Automatisk Wire Coiling Machine: Hvordan det fungerer og hvordan du velger

Hva en automatisk trådkveilingsmaskin faktisk gjør - og hvorfor det betyr noe

En automatisk trådkveilingsmaskin vikler, måler og binder tråd eller kabel til konsistente spoler uten operatørintervensjon mellom syklusene. Maskinen trekker ledning fra en forsyningsspole, teller lengde eller vekt til en forhåndsinnstilt verdi, spoler spolen med kontrollert spenning, binder eller teiper bunten, skyter den ut og starter neste syklus - alt i en kontinuerlig sløyfe. Avhengig av modell varierer syklustiden per spole fra 8 til 45 sekunder , som betyr at en enkelt maskin kan produsere 80 til 450 ferdige spoler i timen. Det utgangsnivået er fysisk umulig for hånd og er den sentrale grunnen til at produsenter investerer i automatisering.

Kategorien dekker en rekke undertyper. En grunnleggende viklingsenhet håndterer myk tråd i faste diametre. Høyhastighetsvarianter legger til servodrevne traverserende armer for lagdelt vikling. Kombinasjonslinjer inkluderer inline-skjæring, stripping eller merking. En fjærspiralmaskin deler noe mekanisk DNA - den bøyer også tråden til en repeterende spiralform - men er konstruert for mye strammere dimensjonstoleranser og høyere tilbakefjæringskrefter, vanligvis opererer på hardere legeringstråd mellom 0,1 mm og 20 mm i diameter. Å forstå disse forskjellene hjelper kjøpere med å matche den riktige maskinen til deres faktiske produksjonsbehov.

Kjernekomponenter som definerer maskinytelse

Hver automatisk trådspiralmaskin er bygget rundt et lite sett med delsystemer. Hvor godt hvert delsystem er konstruert bestemmer gjennomstrømning, spolekvalitet og langsiktig pålitelighet.

Fôrings- og spenningskontrollsystem

Tråd går inn i maskinen gjennom en retteenhet og et sett med drivruller. Spenningskontrollsystemet - typisk en danserarm koblet til en servo- eller pneumatisk sylinder - holder trådmatingshastigheten og tilbakespenningen konstant uavhengig av hastigheten som tilførselsspolen vikles ut med. Inkonsekvent spenning forårsaker variasjoner i spolediameteren, løse viklinger eller kinking. Premium-maskiner opprettholder spenningen innenfor ±2 % på tvers av hele spolen fra første innpakning til siste. Budsjettmodeller hopper ofte over spenningstilbakemeldinger med lukket sløyfe, som blir synlig som diameterdrift når forsyningsspolen faller under 20 % kapasitet.

Viklearm eller spindelenhet

Viklearmen dreier seg rundt en dor med fast eller justerbar diameter. På en enarmsmaskin legger den ene armen ledning i et enkelt løp; på en enhet med to armer eller roterende armer veksler to motstående armer for å halvere syklustiden. Dordiameteren angir den indre diameteren (ID) til den ferdige spolen. Justerbare dorer - vanligvis aktivert pneumatisk - tillater rask overgang mellom spolestørrelser uten verktøyendringer, noe som er kritisk for kontraktsprodusenter som kjører flere SKUer per skift. Typisk ID-rekkevidde på en mellomklasse automatisk trådkveilingsmaskin er 80 mm til 500 mm , selv om spesialmaskiner går så lite som 30 mm for instrumentkabel.

Målesystem

Spolelengden måles med en roterende koder på drivrullen eller av en lasersensor som teller trådforskyvning. Vektbasert måling - ved bruk av en inline-lastcelle - foretrekkes for applikasjoner der spolevekten, ikke lengden, bestemmer salgsprisen (vanlig i detaljemballert tråd). Enkoderbasert lengdemåling oppnår nøyaktighet på ±0,1 % til ±0,5 % avhengig av giveroppløsning og drivrulleslipp. For kabel med høy verdi som fiberoptisk eller koaksial, er ±0,1 % eller bedre den akseptable terskelen.

Bindende enhet

Når viklingen er fullført, må spolen sikres. De tre vanlige bindingsmetodene er: varmeforseglingstape, påføring med vridning og borrelås eller plastbånd. Varmeforseglingssystemer er raske (under 2 sekunder per spole) og gir et rent detaljutseende. Twist-tie-enheter er tregere, men krever ingen forbrukstape. Stroppbåndere er standard for tunge industrispoler over 5 kg. Bindeenheten er det hyppigste vedlikeholdspunktet på høyproduksjonslinjer – bindehoder på båndenheter trenger vanligvis forebyggende vedlikehold hver 500 000 til 800 000 sykluser .

Automatisk Wire Coiling Machine vs. Spring Coiling Machine : Viktige forskjeller

De to maskintypene blir ofte forvekslet fordi begge spoler tråden til spiralformede former. I praksis er deres designhensikt, ledningsspesifikasjoner og utgangstoleranser vesentlig forskjellige.

En fjærkveilmaskin bruker et sett med formingsverktøy - et kveilpunkt, et pitchverktøy og endeformende kuttere - for å produsere deler med nøyaktige mekaniske fjæregenskaper. Maskinen må kompensere for tilbakefjæring, som varierer med trådhardhet og diameter. CNC-fjærspiralmaskiner gjør dette automatisk via tilbakemelding med lukket sløyfe. En automatisk wire kveilmaskin har ingen tilsvarende utfordring: den vikler myk, duktil tråd som holder formen uten tilbakefjæringskompensasjon. Verktøykompleksiteten og enhetskostnadene til en fjærkveilingsmaskin er derfor betydelig høyere — en CNC fjærspiral for fintråd starter på ca. $40 000 USD , mens en automatisk trådkveilingsmaskin på inngangsnivå for elektrisk kabel starter rundt $8 000 til $15 000 USD .

Produksjonshastighet og gjennomstrømning: Hvordan tallene faktisk ser ut

Hastighetsspesifikasjoner i maskinkataloger kan være misvisende uten kontekst. Produsenter oppgir maksimal viklingshastighet i meter per minutt (m/min) - men ferdig spoleutgang per time avhenger sterkt av spolestørrelse, bindingsmetode og om skjæring er inline eller offline.

Tenk på et typisk scenario: en produsent trenger 50-meters spoler med 2,5 mm² elektrisk ledning, bundet med tape, med en automatisk merkemaskin innebygd. Ved en viklingshastighet på 80 m/min tar hver 50-meters spole omtrent 37,5 sekunders viklingstid. Legg til 2 sekunder for tapebinding og 1,5 sekunder for etikettpåføring, og den totale syklustiden er omtrent 41 sekunder – gir etter ca. 88 spoler per time . Skift det til 100 meter spoler: viklingen tar 75 sekunder, innbinding og merking gjenstår i 3,5 sekunder, total syklus er 78,5 sekunder – nå er utgangen 46 spoler i timen .

Dette illustrerer hvorfor spolestørrelsen betyr like mye som maskinhastigheten når man beregner ROI. En annen maskin på samme produksjonslinje dobler produksjonen til omtrent 60–70 % av kostnadene til den første maskinen (ingen grunn til å duplisere rettetangen, forsyningssnellestativet eller kontrollskapinfrastrukturen).

Operatør Arbeidssparing

Manuell trådkveiling av en erfaren arbeider produserer omtrent 40 til 60 spoler per time for små spoler (under 25 m) og 20 til 35 spoler per time for større spoler (50–100 m), med tretthet som reduserer produksjonen med 15–25 % over et 8-timers skift. En automatisk trådkveilemaskin opprettholder sin nominelle hastighet over hele skiftet uten tretthetsrelaterte variasjoner. Med en arbeidshastighet på $18/time og en automatiseringssyklus som erstatter 1,5 FTE-stillinger per maskin, vil en mellomklassemaskin som koster $25 000 nå tilbakebetaling i under 14 måneder ved en to-skifts operasjon - et tall som samsvarer med ROI-studier publisert av flere lednings- og kabelindustriforeninger.

Bransjer og bruksområder der automatiske trådkveilingsmaskiner brukes

Maskinen dukker opp på tvers av et overraskende bredt spekter av bransjer, hver med spesifikke ytelseskrav.

• Produsenter av elektriske ledninger og kabler — det største brukersegmentet. Emballasje av kobberleder i standard butikklengder (10 m, 25 m, 50 m, 100 m) for bygg- og boligmarkeder. Spolens utseende og jevn vekt er nøkkelkrav.
• Telekommunikasjonskabelprodusenter — kveiling av datakabel-, koaksial- og fiberoptiske enheter. Lengdenøyaktighet er kritisk fordi kunder kjøper og kutter fra spoler; en 0,5 % lengdefeil på en 500 m trommel koster målbart produkt.
• Leverandører av ledningsnett til biler — Forkuttede og kveilte tråddeler levert just-in-time til samlebåndene. Syklustid og overgangshastighet dominerer kjøpsbeslutninger her.
• Landbruks- og anleggsforsyning — galvanisert gjerdetråd, piggtråd og balletråd kveilet til faste vekter (typisk 5 kg, 10 kg, 25 kg per kveil). Vektbaserte målesystemer er standard i dette segmentet.
• Produsenter av skjøteledning og tilbehør til elektroverktøy — kveiling ferdig flerlederledning med støpte plugger, noe som krever maskiner som har plass til kontakter som passerer gjennom viklingsbanen.
• Fjær- og festefabrikker — i tillegg til dedikerte fjærkveilingsmaskiner, kjører disse anleggene ofte separate automatiske wirekveilingsmaskiner for å pakke rå fjærtråd kjøpt i bulk for nedstrømsbehandling.

Hvordan velge den riktige automatiske trådkveilingsmaskinen for produksjonslinjen din

Kjøpere over- eller underspesifiserer ofte maskiner ved å fokusere på en enkelt parameter – vanligvis viklingshastighet – mens de ignorerer kompatibilitetsproblemer som skaper reelle problemer etter installasjonen. En strukturert evaluering ved hjelp av følgende kriterier unngår de vanligste innkjøpsfeilene.

Ledningstype og diameterområde

Definer hele spekteret av tråddiametre og materialer maskinen må håndtere - ikke bare ditt nåværende primærprodukt. En maskin dimensjonert for 1,5–6 mm² kobberleder klarer jobben i dag, men hvis produktmiksen utvides til å omfatte 10 mm² eller 16 mm², kan den eksisterende maskinen mangle det nødvendige dreiemomentet eller spindelklaringen. Bekreft at maskinens spenningssystem kan håndtere både den stiveste og mest fleksible ledningen i det planlagte området uten omkonfigurering.

Spolestørrelse og vektområde

Innerdiameter, ytre diameter og spolebredde må alle falle innenfor maskinens mekaniske konvolutt. For tunge spoler - over 8 kg - bekreft at maskinens utkastingssystem og transportøren (hvis inkludert) er klassifisert for den lasten. Spoler som faller fra en undervurdert ejektor utvikler løse omslag ved støt, som er en vanlig kvalitetsklage som går tilbake til mekanisk underspesifikasjon, ikke operatørfeil.

Målemetode

Velg mellom lengdebasert (koder) og vektbasert (lastcelle) måling basert på hvordan kundene dine spesifiserer produktet. Selges pr. meter: bruk encoder. Selges per kilo eller pund: bruk veiecelle. Noen maskiner tilbyr både i en hybridkonfigurasjon - nyttig for anlegg som betjener detaljhandel (vekt) og handelskunder (lengde) fra samme linje.

Kompatibilitet med bindende system

Tilpass innbindingssystemet til din emballasjestandard og forbrukskjede. Varmforseglede tapeenheter bruker proprietære taperuller – kontroller at maskinen godtar standard kommersielt tilgjengelige tapebredder (vanligvis 12 mm eller 19 mm) eller at leverandøren din har den proprietære størrelsen på lager til en konkurransedyktig pris. Twist-tie-enheter krever ingen spesielle forbruksvarer, men legger til 1–3 sekunder per syklus sammenlignet med tapebinding.

Kontrollsystem og integrasjon

Moderne automatiske trådkveilingsmaskiner bruker PLS-baserte kontroller (Siemens S7 og Mitsubishi FX-serien er mest vanlig i kinesisk-produsert utstyr; Allen-Bradley i nordamerikansk-monterte maskiner). Bekreft at HMI-språket samsvarer med operatørens språk – et overraskende antall maskiner kommer med grensesnitt som kun er for kinesisk som krever kostbar omprogrammering. For Industry 4.0-integrasjon, kontroller om maskinen støtter OPC-UA eller Modbus TCP for eksport av produksjonsdata til MES-systemer.

Leverandørs ettersalgsstøtte

En wire kveilmaskin som kjører to skift produserer over 300 000 spoler per år . Slitasje av bindehoder, koderkalibrering og utskifting av drivrem er rutinemessige – ikke eksepsjonelle – vedlikeholdshendelser. Før kjøp må du bekrefte leveringstid for deler, leverandørens fjerndiagnosefunksjon og om lokale serviceteknikere er tilgjengelige i din region. Maskiner fra leverandører uten regional støtte kan stå stille i 2–6 uker og vente på deler, noe som sletter måneder med arbeidsbesparelser.

Vanlige kvalitetsproblemer og deres rotårsaker

Å forstå feilmodusene til automatiske trådkveilingsmaskiner hjelper både kjøpere med å evaluere utstyr og produksjonsledere med å diagnostisere problemer uten unødvendig nedetid.

• Spolediametervariasjon mellom coilene - nesten alltid spores til inkonsekvent spenningskontroll. Sjekk danserarmens bevegelsesgrenser, pneumatisk trykk til strekksylinderen og slitasje på retterullen.
• Lengdedrift over en produksjonskjøring — enkoderglidning på drivvalsen, vanligvis forårsaket av slitasje på rulleoverflaten eller akkumulering av rusk. Rengjøring av valsen og kontroll av giverkoblingen løser 80 % av tilfellene.
• Løse ytre omslag – utilstrekkelig holdetrykk under bindingen, doren trekkes tilbake for raskt før bindingen er fullført, eller støt med spoleutkast. Juster bindingstid og dorretraksjonshastighet i rekkefølge.
• Tapebindingsfeil — fuktighetseksponering for taperull forårsaker limfeil; varmeforseglingstemperaturdrift forårsaker ikke-binding eller brenning. Oppbevar tapen under klimakontrollerte forhold og kalibrer forseglingstemperaturen kvartalsvis.
• Tråden knekker ved spolestart — den fremre trådenden er ikke fanget riktig av dorkroken eller klemmen før viklingen starter. Dette er et oppsettsproblem ved omstilling, ikke en maskinfeil - operatører krever opplæring i klemsekvensen.

Prisoversikt: Hva du kan forvente på forskjellige budsjettnivåer

Priser for automatisk trådkveiling spenner over et bredt spekter. Følgende nivåer gjenspeiler markedspriser fra og med 2024 for maskiner rettet mot emballasje av elektriske ledninger i mellomvolum.

Kinesisk-produserte maskiner dominerer $8 000–$35 000-segmentet og tilbyr konkurransedyktige spesifikasjoner. Europeiske og japanske maskiner - spesielt fra produsenter i Tyskland, Italia og Japan - konsentrerer seg om $40 000-nivået og tilbyr vanligvis strammere toleranser, bedre dokumentasjon og sterkere regionale servicenettverk. For kjøpere i Nord-Amerika eller Europa som anskaffer fra kinesiske leverandører, inkludert frakt, importavgifter (for tiden 7,5–25 % avhengig av HS-kode og handelsavtalestatus), og installasjonskostnadene er avgjørende for nøyaktig sammenligning av totalkostnadene.

Fjærkveilingsmaskiner i kontekst: Når du trenger presisjonstrådforming i stedet

Hvis applikasjonen din involverer produksjon av fjærer - kompresjon, forlengelse, torsjon eller flat - i stedet for å pakke elektrisk ledning, er en fjærspiralmaskin den riktige utstyrskategorien. Utvalgskriteriene og ytelseskriteriene skiller seg helt fra de for en automatisk trådkveilemaskin.

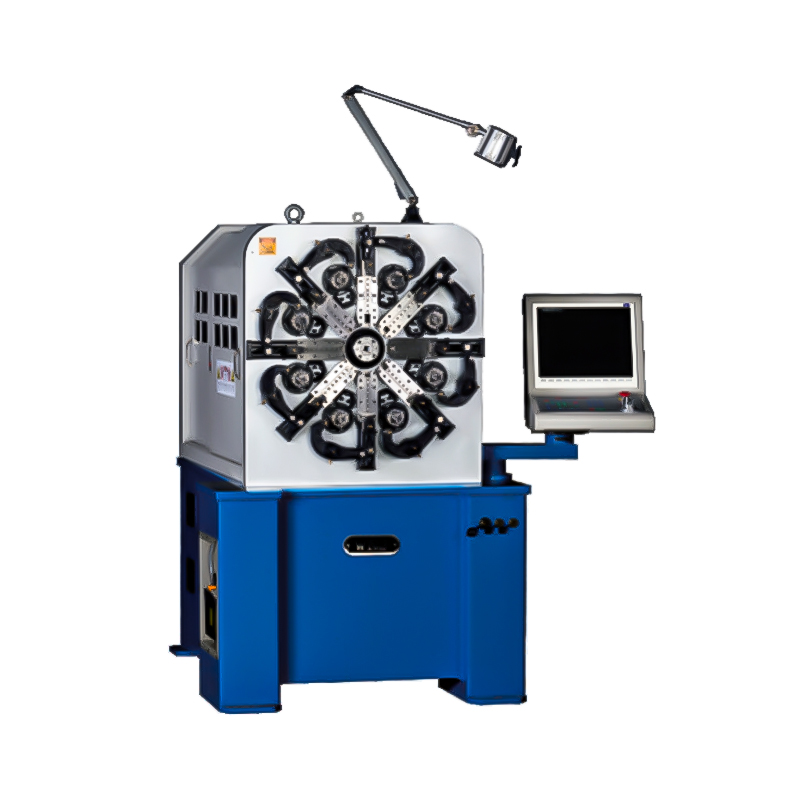

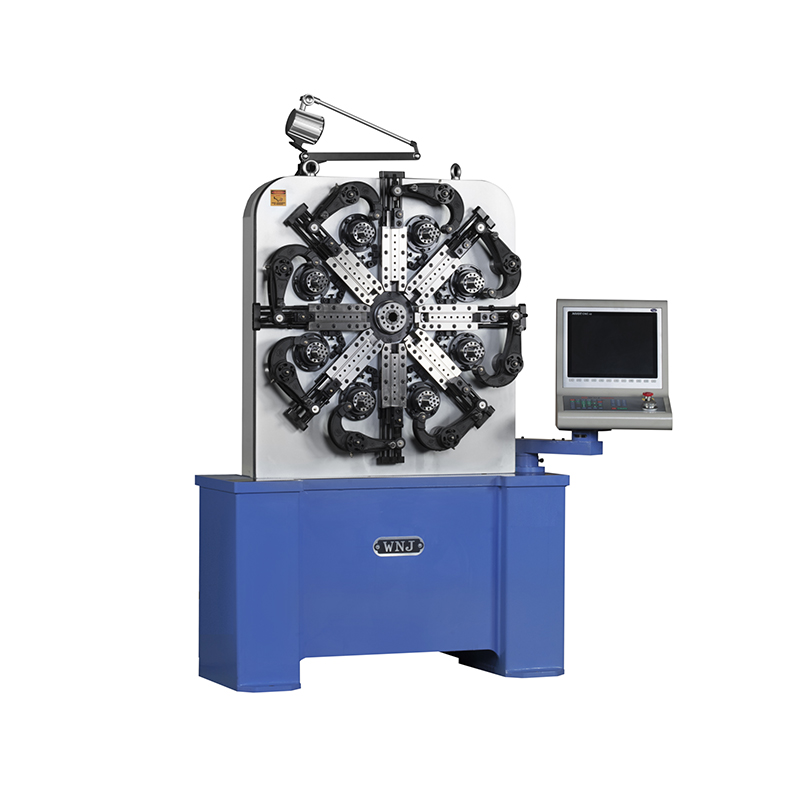

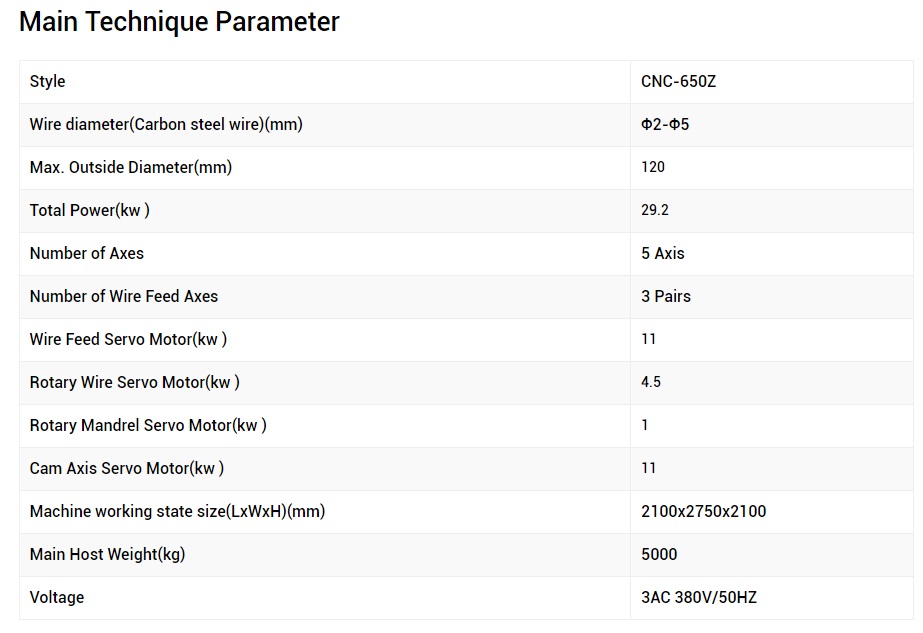

En CNC-fjærspiralmaskin produserer fjærer ved å mate hardttrukket eller forherdet tråd gjennom et sett med formingsverktøy under datakontroll. Maskinen justerer stigning, ytre diameter og sluttkonfigurasjon i sanntid basert på delprogrammet. Eksklusive CNC-fjærkveilingsmaskiner - som de fra Wafios (Tyskland), Itaya (Japan) eller Simco (Taiwan) - oppnår dimensjonal repeterbarhet av ±0,02 mm på ytre diameter og ±0,1 mm på fri lengde, noe som gjør dem egnet for bilventilfjærer, komponenter for medisinsk utstyr og aktuatorfjærer for romfart.

En viktig felles utfordring for både automatiske trådkveilemaskiner og fjærkveiler er trådmatingskonsistens. Begge er avhengige av presis trådmating for å produsere konsistent utgang. I en spiralmaskin med fjær gir inkonsistens i mate lengde- eller stigningsvariasjon som mislykkes i dimensjonal inspeksjon. I en wire kveilmaskin produserer den spole-til-spole lengdevariasjoner som utløser kundeklager. Den tekniske løsningen er den samme – servokontrollerte matevalser med lukket sløyfe – noe som forklarer hvorfor teknologioverføringen mellom de to maskinkategoriene har akselerert det siste tiåret.

Anlegg som produserer både fjærer og kveiletrådprodukter (som OEM-leverandører av bilkomponenter som også administrerer sin egen forsyning av trådunderkomponenter) bør budsjettere med to separate maskinlinjer. Forsøk på å bruke en fjærkveilingsmaskin for myk trådemballasje eller en automatisk trådkveilingsmaskin for fjærproduksjon resulterer i dårlig kvalitet, overdreven verktøyslitasje og operatørfrustrasjon.

Vedlikeholdsplan og typiske forbrukskostnader

Planlagt vedlikehold på en automatisk trådkveilemaskin er enkelt. Følgende tidsplan gjenspeiler produsentens anbefalinger og felterfaring fra høyproduksjonsfabrikker for elektriske ledninger.

• Daglig: Rengjør ledningsrester fra retteruller og svingarmspivot; inspiser bindebåndbanen for oppbygging av lim; sjekk pneumatiske trykkavlesninger.
• Ukentlig: Smør viklingsarmlager og drivaksel; verifiser koderavlesning mot målt spolelengde på 5 prøvespoler; sjekk dorretraksjonssylinderen for tetningsslitasje.
• Månedlig: Skift ut drivrullens overflate hvis slitasjedybden overstiger 0,3 mm; kalibrere lastcelle (vektmålemaskiner); inspiser vri- eller tapehodet for slitte skjæreblader.
• Årlig: Full lagerbytte på viklingsarmen; servomotor koder rekalibrering; PLC batteribytte; full pneumatisk kretsinspeksjon.

Årlige forbrukskostnader for en maskin som kjører to skift inkluderer ca $1200–$2500 i bindetape (forutsatt 18 mm tape ved 180 000–200 000 spoler per år), $300–$600 i utskifting av drivruller, og $150–$400 i pneumatiske tetninger og beslag. Totale årlige vedlikeholdskostnader for en riktig vedlikeholdt maskin i denne driftsprofilen kjører $2000–$4000 USD , eller omtrent 8–16 % av den opprinnelige maskinens innkjøpspris per år – en overkommelig kostnad i forhold til arbeidsbesparelsene som genereres.

Ofte stilte spørsmål

Kan en automatisk wire coiling maskin håndtere pansrede eller skjermede kabel?

Ja, forutsatt at maskinens spennsystem og dor er dimensjonert for den stivere kabelen. Pansret kabel har en betydelig høyere minimum bøyeradius enn standard ledertråd – verifiser alltid mot maskinens spesifiserte minimumsledningsstivhet, ikke bare diameter. Noen maskiner designet for fleksibel kabel kan ikke generere nok viklingsmoment til å spole armert kabel uten motoroverbelastning. Bekreft motoreffekten (vanligvis 2,2–7,5 kW for mellomstore maskiner) mot kabelens nødvendige viklingskraft.

Hva er forskjellen mellom en kveilmaskin og en spolemaskin?

En kveilmaskin produserer ferdige detalj- eller distribusjonsspoler fra bulkforsyning. En tilbakespolingsmaskin overfører tråd fra en stor trommel eller snelle til en annen, vanligvis for å endre spoleformat eller kombinere eller dele batchstørrelser. Noen maskiner utfører begge funksjonene med en modusendring i PLS-innstillingene. For de fleste emballasjeapplikasjoner er en dedikert automatisk trådspolemaskin mer passende fordi dens bindings- og utkastingssystemer er optimalisert for ferdig spoleutgang.

Er det mulig å kjøre flere spolestørrelser på en maskin per skift?

På maskiner med reseptlagring i PLS, er bytte mellom spolestørrelser et spørsmål om å velge riktig resept og justere dordiameteren om nødvendig. Tilbakekalling av oppskrift tar under 60 sekunder; dorjustering på pneumatiske systemer tar 2–5 minutter. Maskiner uten reseptlagring krever manuell re-inntasting av alle parametere, noe som tar 10–20 minutter og introduserer operatørens inntastingsfeilrisiko. For anlegg som kjører mer enn to eller tre spolestørrelser per skift, er oppbevaring av oppskrifter en ikke-omsettelig funksjon.

Hvilke sertifiseringer bør jeg se etter når jeg kjøper?

CE-merking kreves for maskiner som selges i det europeiske økonomiske samarbeidsområdet og bekrefter samsvar med maskindirektivet (2006/42/EC). For nordamerikanske kjøpere, se etter UL- eller CSA-sertifisering på det elektriske panelet. Kinesiske produsenter leverer i økende grad CE-merkede maskiner for eksport – bekreft at sertifiseringen ble utstedt av et akkreditert meldt organ, ikke selvdeklarert. Be om samsvarserklæring og teknisk konstruksjonsfil som en del av kjøpekontrakten. For bransjer med spesifikke sikkerhetskrav (tråd tilstøtende mat, monteringstråd for medisinsk utstyr), kan ytterligere sertifiseringer gjelde.

Hvordan forholder en fjærkveilingsmaskin seg til trådkveilingsutstyr i et produksjonsanlegg?

I anlegg som produserer både fjærer og pakkede trådprodukter, eksisterer en fjærkveilmaskin og en automatisk trådkveilemaskin som helt separate linjer. De deler det vanlige inndatamaterialet – tråd – men tjener helt andre nedstrømsprosesser. Fjærspiralmaskinen mater fjærenheten eller varmebehandlingslinjen; den automatiske trådkveilingsmaskinen mater ferdigvarelageret eller forsendelsesområdet. Krysstrening av operatører på begge maskintyper er mulig, men krever dedikert opplæringstid, ettersom justeringslogikken, kvalitetssjekkpunktene og vedlikeholdsprioriteringene varierer betydelig mellom de to.
