CNC Wire Bending Machine: Typer, spesifikasjoner og kjøpsveiledning

Hva en CNC-trådbøyemaskin faktisk gjør - og hvorfor det betyr noe

En CNC-trådbøyemaskin er et automatisert produksjonssystem som mater, posisjonerer og bøyer metalltråd til presise geometriske former ved hjelp av datastyrte servomotorer og programmerbare verktøy. Det korte svaret på om du trenger en: Hvis produksjonsvolumet ditt overstiger noen hundre identiske tråddeler per dag, koster manuell eller halvautomatisk bøying deg nesten helt sikkert mer enn selve maskinen. Moderne CNC wire benders kan produsere komplekse 2D- og 3D-trådformer med toleranser så tette som ±0,1 mm , med hastigheter som manuelle operatører rett og slett ikke kan matche konsekvent.

Den samme plattformen som bøyer strukturelle trådformer fungerer også som en fjærbøyemaskin når utstyrt med passende verktøy og programvaremoduler. Denne funksjonen med to funksjoner er en av grunnene til at CNC-trådbøyemaskiner har blitt standardvalget i bransjer som spenner fra bilseter til produksjon av medisinsk utstyr. I stedet for å investere i to separate systemer, konfigurerer produsenter en enkelt CNC-plattform for å håndtere både trådformer og trykk- eller torsjonsfjærer avhengig av produksjonsplanen.

Denne artikkelen dekker hvordan disse maskinene fungerer, hva som skiller inngangsnivå fra avanserte modeller, hvilke bransjer som er mest avhengige av dem, og hva du bør vurdere før du kjøper eller oppgraderer et system.

Kjernemekanikk: Hvordan CNC-trådbøyemaskiner fungerer

Å forstå den mekaniske sekvensen hjelper deg med å evaluere maskinspesifikasjoner på en intelligent måte i stedet for å sammenligne brosjyretall isolert. Prosessen begynner ved trådmatingssystemet, hvor en rettetang fjerner spolesettet fra spolet tråd før det går inn i bøyehodet. Fôringsnøyaktighet på dette stadiet er kritisk - en 0,5 mm feil per fôringssyklus blandinger over en kompleks 20-bøyningsdel til en fullstendig ubrukelig komponent.

Bøyehodet og verktøysystemet

Bøyehodet er hjertet i enhver CNC-trådbøyemaskin. Den består vanligvis av en sentral bøyestift, en bøyefinger som roterer rundt den, og en klemmemekanisme som holder ledningen under bøyningen. På entry-level maskiner er bøyeretningen fast, noe som betyr at operatøren må rotere ledningen manuelt for komplekse 3D-deler. På mellomstore og industrielle systemer roterer selve bøyehodet - ofte kalt et roterende bøyehode - slik at maskinen kan lage 3D-trådformer i en enkelt uavbrutt syklus.

Eksklusive systemer fra produsenter som Wafios, BendRobotics og Meba bøyehoder med opptil 7 kontrollerte akser , som muliggjør geometrier som ville være umulige på konvensjonelt utstyr. Selve verktøyet - pinner, fingre og former - er vanligvis laget av herdet verktøystål eller karbid og er dimensjonert for å matche tråddiameteren. Bytte mellom tråddiametre krever vanligvis et verktøybytte som tar 15–45 minutter, avhengig av maskindesign.

Servomotorer og bevegelseskontroll

Moderne CNC trådbøyemaskiner erstatter hydrauliske aktuatorer med AC eller DC servomotorer på hver akse. Servodrevne systemer reagerer raskere, bruker mindre energi og lar kontrolleren registrere posisjonsdata i sanntid for kvalitetsverifisering. Bevegelseskontrolleren - vanligvis en proprietær CNC-enhet eller en industriell PC som kjører spesialisert programvare - tolker den programmerte bøyesekvensen og koordinerer alle akser samtidig. Matehastighet, bøyevinkel, bøyeretning og skjæring er alle synkronisert innen millisekunder.

Noen maskiner bruker et kamdrevet mekanisk system for enkle deler med høyt volum der servofleksibilitet er unødvendig, men disse er stadig sjeldnere i nye installasjoner. Trenden går sterkt mot alle-servo-plattformer fordi de tar imot raske programendringer - en nødvendighet i jobbbutikkmiljøer der 20 forskjellige ledningsformer kan kjøre i ett enkelt skift.

Skjæresystemer

Tråd kuttes etter bøying ved hjelp av enten en skjær- eller en roterende skjæringsmekanisme. Skjærkapping er raskere og fungerer godt for myk til middels hard tråd opp til ca. 8 mm diameter. Roterende skjæring gir en renere endefinish med minimalt med grader, noe som er viktig i applikasjoner der trådender kommer i kontakt med tetninger, bevegelige deler eller menneskelig hud. Noen fjærbøyemaskinkonfigurasjoner bruker et dedikert avskjæringsverktøy som også danner endespolen samtidig, og eliminerer en sekundær operasjon.

Maskinkategorier og hva hver enkelt er bygget for

CNC-trådbøyemaskiner er ikke en enkelt kategori. Markedet spenner over maskiner som koster under $30.000 og produserer enkle 2D-braketter, til systemer som overstiger $500.000 som bøyer tunge strukturelle ledninger for bil- eller konstruksjonsapplikasjoner. Å velge feil kategori er den vanligste og dyreste feilen kjøpere gjør.

2D vs. 3D-kapasitet

En 2D CNC trådbøyemaskin bøyer tråd i et enkelt plan. Den ferdige delen kan løftes av en flat overflate uten at noen del stiger over eller under dette planet. Dette dekker en svært stor andel av ledningsformer som brukes i detaljhandelsarmaturer, HVAC-komponenter og forbrukermaskinvare - produkter der tilleggskostnadene for 3D-kapasitet er unødvendige. En 3D-maskin legger til en rotasjonsakse til bøyehodet eller trådmaterøret, slik at delen kan spiral eller vri seg i tre dimensjoner. Bilseterammer, ergonomiske korsryggstøtter og komplekse medisinske trådføringer krever alle 3D-kapasitet.

Spring Bending Machine som en underkategori

En fjærbøyemaskin er teknisk sett en spesialisert variant av CNC-trådbøyemaskinfamilien, optimert for å kveile tråden inn i fjærgeometrier. Den viktigste mekaniske forskjellen er kveilverktøyet - en herdet form som er plassert nøyaktig i forhold til trådens senterlinje for å kontrollere spolediameteren - kombinert med et pitchverktøy som fremfører spiralene aksialt. Moderne CNC-fjærbøyemaskiner kan produsere trykkfjærer, forlengelsesfjærer med åpne eller lukkede kroker, og torsjonsfjærer med vilkårlige benvinkler , alt innenfor samme programsyklus. Bytte mellom fjærtyper krever vanligvis bare en programendring og mindre verktøyjustering i stedet for en fullstendig maskinbytte.

Materialkompatibilitet og ledningsspesifikasjoner

Materialet som bøyes påvirker alle aspekter av maskinvalg: den nødvendige bøyekraften, verktøyets geometri, den nødvendige tilbakefjæringskompensasjonen og slitasjehastigheten til verktøyet. Å anta at en maskin spesifisert for bløtt ståltråd vil fungere like godt på rustfri eller høykarbonfjærtråd er en vanlig og kostbar feil.

• Myk ståltråd (AISI 1006–1018): Det enkleste materialet å bøye, med lav tilbakefjæring og god duktilitet. De fleste CNC-trådbøyemaskiner er vurdert for dette materialet til spesifikasjonene for maksimal diameter.
• Rustfritt stål (304, 316, 316L): Krever omtrent 50–70 % større bøyekraft enn bløtt stål med samme diameter på grunn av høyere strekkfasthet og større tilbakefjæring. Maskiner må reduseres tilsvarende - en maskin som er klassifisert for 8 mm bløtt stål kan bare håndtere 5–6 mm rustfritt pålitelig.
• Høykarbon fjærstål (ASTM A228, A227): Brukes primært i fjærbøyemaskiner. Strekkstyrken kan nå 2000 MPa i fintrådsmålere, noe som krever robust verktøy og presise tilbakefjæringskompensasjonsalgoritmer i CNC-kontrolleren.
• Aluminiumstråd: Lavere kraftbehov, men betydelig mykere, noe som betyr at verktøymerker er synlige hvis verktøyets overflatefinish er utilstrekkelig. Brukes i lettvektsarmaturer og skjermapplikasjoner.
• Titan og spesiallegeringer: Krever spesialisert verktøy, lavere bøyehastigheter og ofte gløding mellom operasjoner. CNC-trådbøyemaskiner for disse materialene er vanligvis spesialbygde eller kraftig modifisert fra standardplattformer.

Tilbakespring – den elastiske gjenvinningen av tråd etter at en bøy er frigjort – varierer betydelig mellom materialer og til og med mellom trådpartier av samme materiale. Høykvalitets CNC-kontrollere inkluderer tilbakefjæringskompensasjonstabeller som justerer den faktiske programmerte bøyevinkelen utover målvinkelen for å oppnå riktig sluttgeometri. Noen systemer bruker prosessmåling med et kamera eller kontaktprobe for å oppdage faktiske bøyningsvinkler og korrigere i sanntid, noe som reduserer skrot på de første delene av en ny programkjøring.

Programmering og programvare: The Real Competitive Differentiator

To maskiner med nesten identiske mekaniske spesifikasjoner kan gi svært forskjellige resultater i den virkelige verden avhengig av programvareplattformen. Programmeringstid, omstillingseffektivitet og muligheten til å importere geometri fra CAD-systemer er nå like viktige som mekaniske evner – spesielt i miljøer med korte produksjonsserier og hyppige delerskift.

Offline programmering og CAD-import

Ledende programvareplattformer for CNC-trådbøyemaskiner – inkludert Wafios Wafios FMG, Simplex og Numalliance sine proprietære systemer – lar operatører importere trådgeometri direkte fra DXF- eller STEP-filer. Programvaren beregner den nødvendige bøyesekvensen, verktøyposisjoner og estimert tilbakefjæring automatisk. Dette betyr at et nytt delprogram kan opprettes offline på 20–60 minutter i stedet for å bruke timer på maskinen som kjører prøvestykker. I miljøer med høy blanding kan denne egenskapen alene gjenopprettes 2–4 maskintimer per skift som ellers ville gått tapt ved overgang.

Simulering og kollisjonsdeteksjon

Før du kjører et nytt program på selve maskinen, gjengir simuleringsprogramvare hele bøyesekvensen i 3D, og flagger potensielle kollisjoner mellom bøyeverktøyet, ledningen og allerede bøyde deler av delen. Dette er spesielt verdifullt for komplekse 3D-trådformer der en blindbøy kan drive ledningen inn i maskinhodet. Å fange en kollisjon i simulering i stedet for i produksjon forhindrer verktøyskader som kan koste $2000–$15.000 å reparere avhengig av maskintype.

Programvarespesifikasjoner for fjærbøymaskin

Programvare for fjærbøyemaskin legger til parametere som ikke finnes i generelle trådbøyeprogrammer: spolediameter, stigning, fri lengde, antall aktive spoler og endekonfigurasjon. Avanserte plattformer lar operatøren angi fjærens funksjonelle spesifikasjoner - fjærhastighet, arbeidsbelastning ved en gitt avbøyning - og programvaren tilbakekalkulerer nødvendig ledningsdiameter og spolegeometri, og genererer deretter maskinprogrammet automatisk. Dette eliminerer den manuelle iterasjonen som fjærdesignere tradisjonelt utførte gjennom prøvekveiling og lasttesting.

Datatilkobling og Industry 4.0-integrasjon

Moderne CNC-trådbøyemaskiner støtter i økende grad OPC-UA- eller MQTT-dataprotokoller, slik at produksjonsdata – syklustelling, feilkoder, bøyekraftavlesninger og programidentifikatorer – kan strømme til produksjonsutførelsessystemer i sanntid. Dette gjør det mulig for produksjonsplanleggere å overvåke produksjonen mot tidsplanen uten å gå på gulvet, og vedlikeholdsteam kan spore verktøyslitasjesykluser og planlegge utskifting før feil oppstår. Maskiner som mangler disse grensesnittene blir et ansvar i anlegg som implementerer anleggsomfattende datainnsamlingsstrategier.

Bransjer og applikasjoner som driver etterspørselen om bøying av CNC-tråd

Det globale markedet for trådformingsutstyr ble verdsatt til ca 1,8 milliarder dollar i 2023 og fortsetter å vokse, primært drevet av lettvektskrav for biler, vekst i sektoren for medisinsk utstyr og utvidelsen av infrastruktur for e-handel som krever enorme volumer av trådlagring og skjermkomponenter.

Bilproduksjon

Automotive er det største enkeltsluttmarkedet for CNC-trådbøyemaskiner. Et typisk personbil inneholder 200–400 individuelle trådformer , alt fra seterammefjærer og korsryggstøttebuer til panserstøttestenger, vindusviskerkoblinger og kabelføringer for motorrom. Elektriske kjøretøy tilfører ledningsform kompleksitet i batterimoduloppbevaringssystemer og termiske styringsenheter. Tier 1-billeverandører driver vanligvis flere CNC-trådbøyemaskiner per produksjonscelle, med overgangstider på under 10 minutter som en kontraktsmessig forventning fra OEM-kunder.

Medisinsk utstyr og kirurgiske instrumenter

Medisinsk ledningsbøying omfatter nitinol-ledetråder, rustfrie kirurgiske verktøy, ortopediske implantatkomponenter og de intrikate wirerammene som brukes i minimalt invasive kirurgiske enheter. Disse applikasjonene krever høyest mulig posisjonsnøyaktighet – toleranser på ±0,05 mm er vanlige – kombinert med fullstendig sporbarhet av materialparti og maskinparametere for overholdelse av forskrifter. CNC-trådbøyemaskiner som brukes i medisinsk produksjon kjører vanligvis sertifiseringsprogrammer som logger hver bøyeparameter for hver del og lagrer data mot et unikt serienummer.

Vårproduksjon

Dedikerte fjærprodusenter bruker CNC-fjærbøyemaskiner som sitt primære produksjonsutstyr. En mellomstor vårbutikk kan kjøre 5–20 CNC fjærbøyemaskiner samtidig , som hver produserer en annen fjærtype. Applikasjonene spenner over biloppheng og ventiltogfjærer, industrielle maskineri fjærer, forbrukerelektronikk (tastaturbrytere, pennemekanismer) og romfartsaktiveringssystemer. Fjærbøyemaskinsegmentet er en av de raskest voksende underkategoriene på grunn av etterspørselen fra batterisystemet for elektriske kjøretøy og energilagringssektorene, der presis fjærbelastning er avgjørende for cellekomprimering og termisk kontakthåndtering.

Forhandlerinventar og skjermsystemer

Trådutstillingsstativer, hylleavdelere, kroker og kurvsystemer produseres i enorme volumer av spesialiserte trådformprodusenter som betjener detaljhandelskjeder. Dette segmentet verdsetter høy gjennomstrømning fremfor ekstrem presisjon – en 2D CNC-trådbøyemaskin som kjører med 1500 deler i timen på et enkelt detaljkrokprogram representerer kjernen i mange skjermarmaturer. De lave materialkostnadene og prisene på råvarenivå i dette segmentet setter en premie på maskinens oppetid og omstillingseffektivitet.

VVS og apparatproduksjon

Kjøleskapshyller, ovnsstativer, vaskemaskintrommelstøtter og HVAC-gitterrammer er alle trådformede produkter produsert på CNC-trådbøyemaskiner. Dette er høyvolum, relativt enkle trådformer der en 2D- eller enkel 3D-maskin som kjører i automatisert modus med minimal operatørintervensjon er standard produksjonsmodell. Rustfritt stål og galvanisert bløtt stål er de dominerende materialene i dette segmentet.

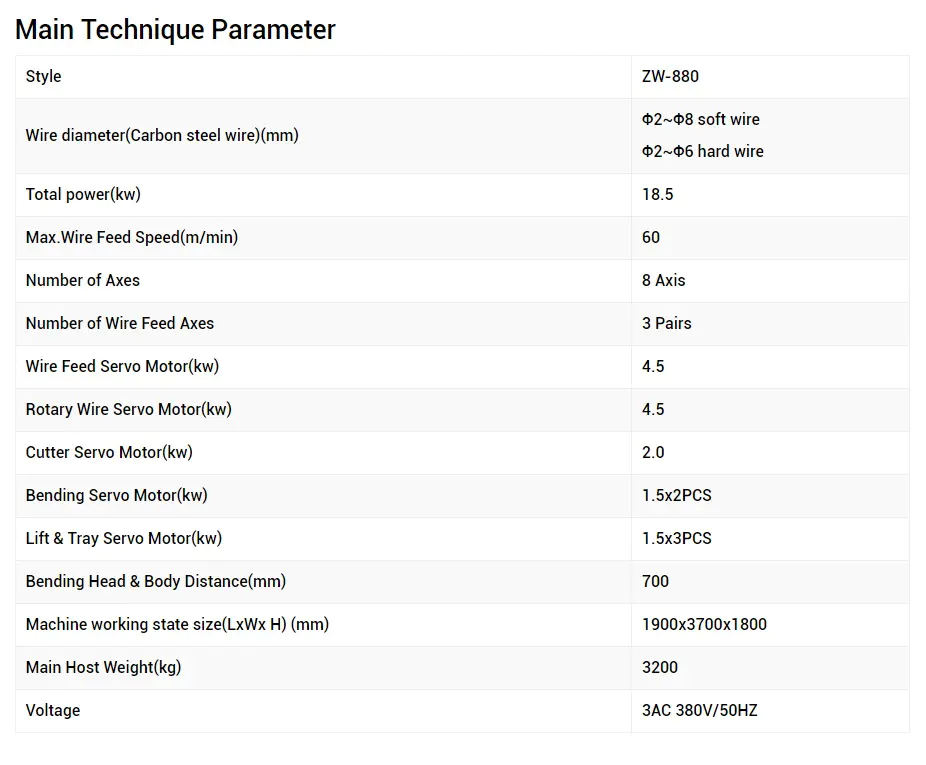

Nøkkelspesifikasjoner å evaluere før kjøp

Maskinspesifikasjoner er ikke alltid direkte sammenlignbare på tvers av produsenter, og noen tall er oppgitt under best-case forhold som kanskje ikke gjenspeiler dine faktiske produksjonskrav. Følgende kriterier bør vurderes kritisk for hver kjøpsbeslutning.

• Tråddiameterområde: Kontroller alltid at den nominelle diameteren er oppnåelig med ditt spesifikke trådmateriale og temperament, ikke bare mykt bløtt stål. Be produsentene om å demonstrere maskinen med ditt faktiske materiale.
• Antall kontrollerte akser: Flere akser muliggjør mer komplekse deler, men legger også til programmeringskompleksitet og kostnader. Ikke kjøp 6-akse funksjoner hvis produktutvalget ditt bare krever 3.
• Bøyekraft og dreiemoment: Vurdert i kN eller Nm, bestemmer dette den maksimale trådstørrelsen og hardheten maskinen kan håndtere. Ta hensyn til minimum 20 % margin over det beregnede behovet for å imøtekomme materialvariasjoner og verktøyslitasje.
• Matenøyaktighet og repeterbarhet: Se etter matenøyaktighet på ±0,1 mm eller bedre. Repeterbarhet (maskinens evne til å treffe samme posisjon konsekvent) er ofte bedre enn absolutt nøyaktighet og er mer relevant for produksjonskvalitet.
• Byttetid: Be om en direkte demonstrasjon av en fullstendig overgang mellom to forskjellige delprogrammer. Dette er mer informativt enn noen spesifikasjonsarkfigur.
• Programvareøkosystem: Evaluer offline programmeringsevne, støttede CAD-importformater, alternativer for dataeksport og tilgjengeligheten av opplært programvarestøtte i din region.
• Tilgjengelighet av reservedeler og ledetider: En maskin som står ubrukt i 6 uker og venter på en proprietær servodrift er langt dyrere enn innkjøpsprisen tilsier. Kontroller at slitedeler og kritiske komponenter er på lager lokalt eller tilgjengelig med en ledetid som produksjonsplanen din kan absorbere.
• Opplæring og igangkjøringsstøtte: Nye CNC-trådbøyemaskiner krever vanligvis 3–5 dager med igangkjøring på stedet og operatøropplæring for å oppnå pålitelig produksjon. Bekreft hva som er inkludert i kjøpesummen og hva som medfører ekstra kostnader.

Produktivitetsstandarder: Hvordan virkelig produksjon ser ut

Publiserte syklustidstall fra maskinprodusenter representerer ideelle forhold – ren ledning, enkel geometri, optimalt verktøy, erfaren operatør. Faktisk produksjon i et typisk produksjonsmiljø går kl 65–85 % av nominell gjennomstrømning ved regnskap for materialskift, mindre stans, skrot ved programoppstart og planlagt vedlikehold. Å planlegge rundt 70 % av vurdert gjennomstrømning er en konservativ og forsvarlig tilnærming for kapasitetsplanleggingsformål.

Vurder en jobbbutikk som produserer en trådform av rustfritt stål med 12 bøyer, ved å bruke en 4-akset CNC-trådbøyemaskin vurdert til 400 deler per time på 4 mm tråd av bløtt stål. Med rustfritt materiale med samme diameter, forvent en hastighetsreduksjon på 30–40 % på grunn av den høyere materialstyrken – kall det 250–280 deler per time ved full effektivitet, eller omtrent 175–200 deler per time ved 70 % utnyttelse. Over et 8-timers skift gir det omtrent 1 400–1 600 deler – et tall som må samsvare med dine daglige etterspørsel- og lagermål før du forplikter deg til et maskinkjøp.

For fjærbøyemaskiner avhenger gjennomstrømningen sterkt av fjærkompleksiteten. En enkel sylindrisk trykkfjær uten spesiell endekonfigurasjon kan kjøre med 300–500 stykker per minutt på en høyhastighets CNC-spole. En torsjonsfjær med to nøyaktig plasserte ben i forskjellige vinkelretninger kan kjøre med bare 20–50 stykker per minutt. Begge er produsert på samme maskinkategori — geometrien driver produksjonshastigheten, ikke bare maskinens nominelle hastighet.

Vedlikeholdskrav og totale eierkostnader

Innkjøpsprisen for en CNC-trådbøyemaskin er typisk 50–65 % av totalkostnaden over en 10-års levetid. Verktøy, vedlikehold og energiforbruk står for resten. Å forstå disse kostnadene på forhånd forhindrer budsjettoverraskelser som undergraver forretningsgrunnlaget for investeringen.

Slitasje og utskifting av verktøy

Bøyepinner og fingre er forbruksartikler. På en høyproduksjonsmaskin som kjører rustfri wire, kan en bøyestift vare 500 000–2 000 000 sykluser før utskifting. Ved 250 deler i timen med 12 bøyninger per del, er det 3000 bøyninger per time – noe som betyr at en pinne kan trenge utskifting hver 170–670 timers produksjonstid. Karbidverktøy varer 3–5× lenger enn standard verktøystål, men koster 4–6× mer per enhet. Det riktige valget avhenger av produksjonsvolum og nedetidstoleranse.

Plan for forebyggende vedlikehold

Produsenter anbefaler vanligvis daglige smørekontroller, ukentlig inspeksjon av retteruller og drivruller, månedlig inspeksjon av servomotorkoblinger og kodertilbakemeldinger, og årlig inspeksjon av bøyehodelagerenheten. Maskiner som opererer i støvete eller våte miljøer - vanlig i fabrikker - krever hyppigere rengjøring og inspeksjon av elektriske kabinetter. Å neglisjere rettesystemet er den vanligste vedlikeholdsfeilen: slitte retteruller tillater gjenværende spiralsetting i tråden, noe som introduserer posisjonsfeil som vises som tilfeldig variasjon i den ferdige delens geometri.

Energiforbruk

En servo CNC-trådbøyemaskin i området 4–8 mm tråddiameter trekker vanligvis 3–8 kW ved aktiv bøyning , med topper under akselerasjonsfasen. Dette er vesentlig lavere enn tilsvarende hydrauliske maskiner, som går på tomgang ved fullt pumpetrykk. Energibesparelsene ved å bytte fra hydrauliske til servodrevne systemer bidrar ofte meningsfullt til en maskinoppgraderings tilbakebetalingsberegning, spesielt i anlegg med høye strømkostnader eller programmer for reduksjon av aktivt karbon.

Automatiseringsintegrasjon: Beyond the Machine Self

En frittstående CNC-trådbøyemaskin er ofte bare én komponent i en bredere automatisert produksjonscelle. Utgangen fra bøyemaskinen kan føres direkte inn i en sveisearmatur, en formingspresse, en monteringsstasjon eller et inspeksjonssystem. Å designe disse grensesnittene riktig fra begynnelsen er betydelig billigere enn å ettermontere dem etter installasjon.

Vanlige nedstrøms automasjonskonfigurasjoner inkluderer transportbåndsutløp for 2D-trådformer med stort volum, plassering av robotdeler for 3D-former der orientering er viktig for nedstrømsmontering, syninspeksjonssystemer som sjekker den ferdige delens geometri mot en CAD-mal og avviser deler som er utenfor toleranse før de når samlebåndet uten å bytte inn automatisk tilkobling av tråden, og automatisk tilkobling av tråden. — eliminere den største enkeltkilden til uplanlagt nedetid på høyproduksjonsinstallasjoner for CNC-trådbøying.

For fjærbøyemaskinceller er automatiserte telle-, sorterings- og pakkesystemer standard i høyvolumsfjærproduksjon. Fjærer tømmes inn i vibrerende skålmatere som orienterer dem for automatisert pakking eller sekundære operasjoner som varmeinnstilling, kulepenning eller belegg. Integrering av disse systemene krever nøye oppmerksomhet på fjærgeometri - en fjær som er utsatt for sammenfiltring vil forårsake vedvarende fastkjørt utstyr i vibrasjonshåndteringsutstyr, et problem som er langt lettere å løse på designstadiet enn etter at utstyret er installert.

Ofte stilte spørsmål om CNC-trådbøyemaskiner

Hva er det minste produksjonsvolumet som rettferdiggjør en CNC-trådbøyemaskin?

Det er ingen universell terskel, men de fleste produsenter opplever at CNC-trådbøying blir kostnadseffektivt ved volum over 500–1000 identiske deler per dag for en del som krever mer enn 3 bend. Under dette volumet gir manuell eller halvautomatisk verktøy med enklere utstyr typisk bedre avkastning. Jobbbutikker som håndterer arbeid med svært høy blanding og lavt volum, rettferdiggjør noen ganger CNC-maskiner spesifikt for deres raske omstillingsevne i stedet for gjennomstrømning alene.

Kan en CNC-trådbøyemaskin og en fjærbøyemaskin være samme enhet?

Ja. Mange moderne CNC-trådbøyeplattformer kan konfigureres for fjærkveiling ved å montere passende viklings- og pitchverktøy. Programvaren må også støtte fjærparametere. Imidlertid kan det hende at en maskin som er optimert for trådformer ikke oppnår den matehastigheten eller vinkeloppløsningen som er nødvendig for fintrådsfjærproduksjon med høy hastighet. Hvis fjærer er ditt primære produkt, vil en spesialbygd fjærbøyemaskin utkonkurrere en generell trådbøyer tilpasset fjærarbeid.

Hvor lang tid tar det å programmere en ny del på en CNC trådbøyemaskin?

Med offline programmeringsprogramvare og en DXF-fil av den ferdige delen, kan en erfaren programmerer generere et arbeidsprogram på 30–90 minutter for en standard 2D- eller 3D-trådform. Programmering på maskinen uten offline-verktøy kan ta 2–6 timer for komplekse deler, inkludert testkjøringer og justeringer. Fjærprogrammer er ofte raskere fordi geometrien er mer regelmessig og programvaren gjør mer av beregningen automatisk.

Hvilke trådmaterialer kan en standard CNC trådbøyemaskin håndtere?

Standardmaskiner håndterer bløtt stål, rustfritt stål (med redusert kapasitet) og aluminium. Høykarbon fjærtråd håndteres av fjæroptimerte maskiner og noen generelle wirebøyere. Titan, Nitinol og spesiallegeringer krever vanligvis modifiserte eller tilpassede maskiner, og noen applikasjoner krever oppvarmet verktøy for å oppnå tilstrekkelig duktilitet.

Hvordan fungerer tilbakeslagskompensasjon i praksis?

Maskinkontrolleren legger til en beregnet overbøyning til hver programmerte vinkel for å kompensere for elastisk gjenoppretting etter at verktøyet frigjøres. Denne kompensasjonsverdien bestemmes empirisk - maskinen bøyer prøvestykker, måler den faktiske oppnådde vinkelen og beregner den nødvendige korreksjonen. Moderne systemer bygger tilbake tabeller etter materialtype og diameter, slik at kompensasjon påføres automatisk når et materiale velges. Målesystemer i prosess kan oppdatere kompensasjonsverdier i sanntid basert på faktiske målte resultater, noe som reduserer antall testbiter som trengs når du starter et nytt program.
