Hvordan fungerer en bøyemaskin? Fjærbøyningsguide

Hvordan en bøyemaskin fungerer: kjerneprinsippet

En bøyemaskin fungerer ved å bruke en kontrollert kraft på et arbeidsstykke - typisk metall, tråd eller rør - for å deformere det til en bestemt vinkel eller form uten å kutte eller sveise. Maskinen bruker en kombinasjon av en stanse (øvre dyse), en dyse (nedre dyse) og en bakmåler for å plassere og bøye materialet med repeterbar nøyaktighet. Den grunnleggende mekanikken er avhengig av å overskride materialets flytegrense slik at det permanent deformeres, mens det holder seg under strekkstyrken for å unngå brudd.

Rent praktisk, når stansen faller ned i dysen, tvinger den metallplaten eller tråden til å tilpasse seg formgeometrien. Vinkelen som oppnås avhenger av inntrengningsdybden, dysens åpningsbredde og materialets egne tilbakefjæringsegenskaper. Moderne CNC-bøyemaskiner kontrollerer alle disse variablene digitalt, og muliggjør toleranser så små som ±0,1° på bøyningsvinkel og ±0,1 mm på bakmåleposisjonering.

Det er flere primære bøyemetoder i industriell bruk, hver egnet for forskjellige materialer og produksjonsvolumer:

• Luftbøyning: Stansen skyver materialet inn i dysen uten å bunne ut. Den endelige vinkelen avhenger av stansens inntrengningsdybde. Dette er den mest fleksible metoden og står for over 60 % av kantpresseoperasjonene over hele verden.
• Bunn (bunnbøying): Stansen driver materialet helt inn i dysen, og oppnår svært presise vinkler. Fjæringen er minimal fordi materialet er fullstendig komprimert. Krever mer tonnasje - typisk 3–5 ganger mer enn luftbøying.
• Mynt: Metoden med høyest trykk, hvor stansen og formen klemmer materialet til nesten null tilbakeslag. Brukes for ekstremt trange toleranser, ofte i romfart eller produksjon av medisinske komponenter.
• Rullbøying: Tre ruller kurver gradvis ark eller plate til buer eller sylindre. Vanlig innen rørfabrikasjon og konstruksjonsstål.
• Roterende trekkbøying: Brukes hovedsakelig til rør og profiler. En klemmatrise holder røret mens en bøydeform roterer rundt et fast senter og trekker røret i form. Viktig for bøyninger med tett radius på eksosrør og rullebur.

Nøkkelkomponenter inne i en bøyemaskin

Å forstå hva hver del gjør, hjelper operatører med å feilsøke problemer og optimalisere utskriftskvaliteten. Hver bøyemaskin, uavhengig av type, deler et felles sett med mekaniske og kontrollkomponenter.

Rammen og sengen

Maskinrammen er en sveiset eller støpt stålkonstruksjon som absorberer bøyekrefter uten å avledes. På store kantpresser vurdert til 400 tonn eller mer, bøyer sengen seg målbart under belastning - noen ganger 0,3–0,5 mm over et spenn på 4 meter. Bedre maskiner bruker kronesystemer (mekanisk eller hydraulisk kilebasert) for å kompensere for denne avbøyningen og opprettholde vinkelkonsistens over hele dellengden.

Ramen (øvre bjelke)

Sylinderen bærer det øvre verktøyet (stansen) og drives nedover av hydrauliske sylindre, servoelektriske drev eller mekaniske eksenterdeler. Servoelektriske kantpresser, nå standard i presisjonsplatebutikker, oppnår repeterbarhet på ±0,01 mm — betydelig bedre enn konvensjonelle hydrauliske design, som vanligvis oppnår ±0,04 mm.

Verktøy: Punch and Die

Stempelspissens radius, dysens åpningsbredde (V-åpning) og dysens skulderradius påvirker alle bøyekvaliteten direkte. En standardregel er at V-åpningen skal være 6–10 ganger materialtykkelsen. For eksempel bruker bøying av 3 mm bløtt stål vanligvis en 20–24 mm V-dyse. Bruk av en for smal dyse forårsaker for mye materialtynning og sprekker; for bred dyse øker tilbakefjæringen og reduserer vinkelnøyaktigheten.

Bakmålersystem

Bakmåleren er et motorisert stopp som plasserer materialet nøyaktig før hver sving. Moderne bakmålere med flere akser (vanligvis 4–6 akser) tillater CNC-kontroll av både dybde og høyde, slik at komplekse flensede deler kan produseres automatisk uten manuell reposisjonering. Bakmålets nøyaktighet bestemmer direkte flenslengdetoleransen, som på godt vedlikeholdte CNC kantpresser går ±0,1 til ±0,2 mm.

CNC-kontroller

Moderne bøyemaskiner kjører dedikerte CNC-kontrollere (Delem, Cybelec eller proprietære systemer) som lagrer bøyeprogrammer, beregner nødvendig tonnasje, kompenserer for tilbakespring og koordinerer fleraksebevegelser. Frakoblet programmering gjennom CAD/CAM-programvare (f.eks. Radan, SolidFungerer Bend) lar ingeniører utvikle bøyesekvenser på en datamaskin og overføre dem direkte til maskinen, noe som reduserer oppsetttiden med 40–70 % sammenlignet med manuell prøving-og-feil-programmering.

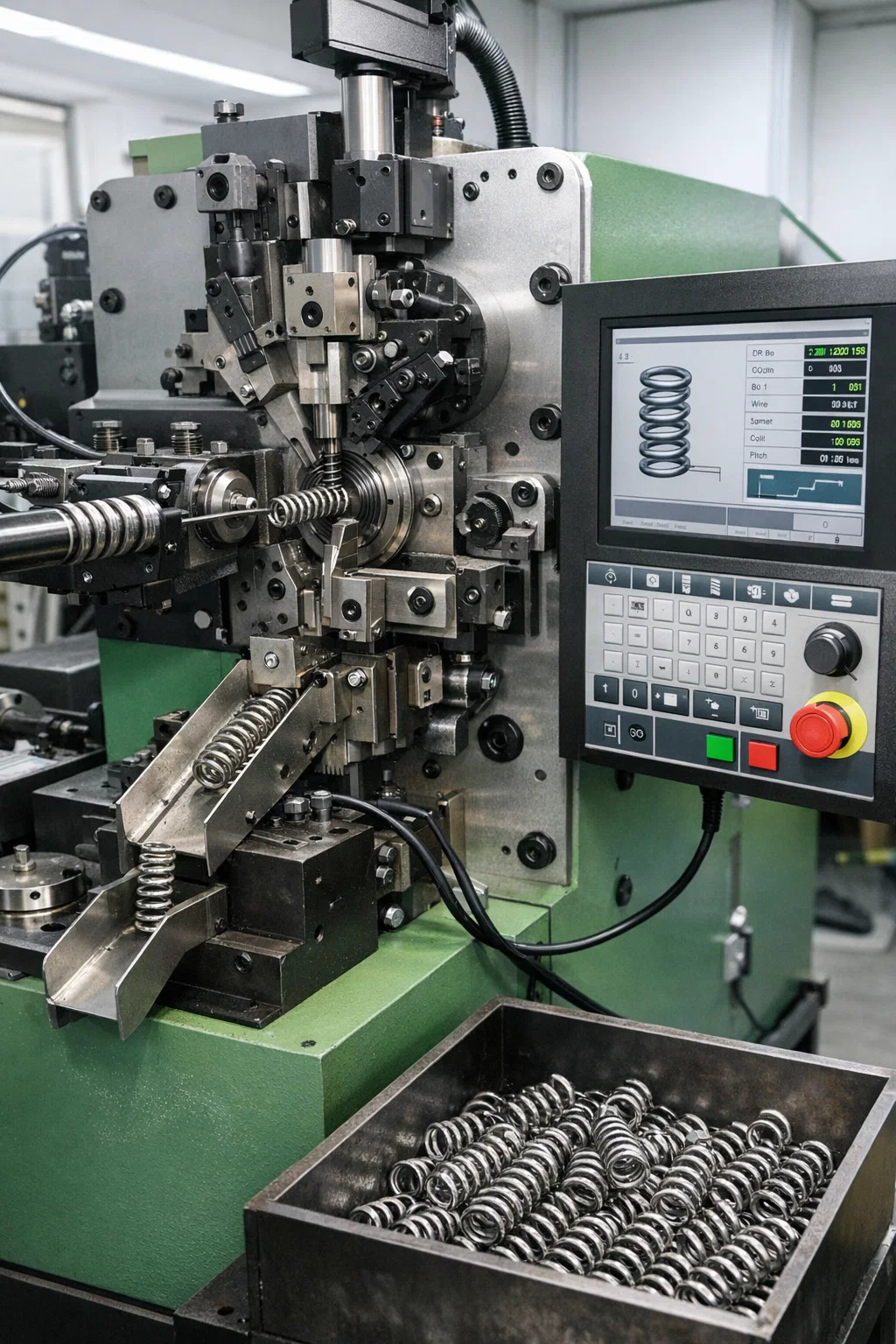

Hvordan en Fjærbøyemaskin Works

En fjærbøyemaskin er en spesialisert type bøyemaskin designet spesielt for å forme tråd eller flatt materiale til fjærer og fjærlignende former - inkludert spoler, torsjonsfjærer, trykkfjærer, forlengelsesfjærer og tilpassede trådformer. I motsetning til standard kantpresser av platemetall, opererer en fjærbøyemaskin med roterende bøyestifter, justerbare kammer og en trådmatingsmekanisme som jobber sammen for å kontinuerlig forme tråden når den mates gjennom maskinen.

Den grunnleggende arbeidssyklusen til en CNC-fjærbøyemaskin går gjennom følgende stadier:

1. Trådmating: Servodrevne matevalser fører frem tråden fra en spole til en nøyaktig lengde. Matenøyaktighet på moderne maskiner når ±0,02 mm per syklus.
2. Bøying/kveiling: Bøyepinner eller kveilverktøy påfører sidekraft på den fremrykkende tråden, og vikler den rundt en kveilstang eller gjennom en rekke bøyepunkter for å danne den ønskede geometrien.
3. Tonehøydekontroll: Et pitchverktøy beveger seg aksialt for å kontrollere avstanden mellom spoler i kompresjons- eller forlengelsesfjærer.
4. Skjæring: Når fjæren når sin programmerte lengde, kutter en kutter tråden rent, og den ferdige fjæren kastes ut i en oppsamlingsbeholder eller transportør.

Høyhastighets CNC fjærbøyemaskiner produserer vanligvis 30–200 fjærer per minutt avhengig av tråddiameter og fjærkompleksitet. Noen høyvolumsspoler med tynn ledning (0,1–0,5 mm) i elektronikksektoren overstiger 400 deler per minutt.

Typer fjærbøyemaskiner

Fjærbøyemaskiner kommer i flere konfigurasjoner avhengig av fjærtype og produksjonskrav:

Springback: Hvorfor det betyr noe og hvordan bøyemaskiner håndterer det

Fjæring er en av de viktigste utfordringene i enhver bøyeoperasjon, enten det er på en platekantpresse eller en fjærbøyemaskin. Når en kraft bøyer metall, er bare en del av deformasjonen plastisk (permanent). Den elastiske delen kommer seg tilbake når kraften slippes, noe som får delen til å springe tilbake til sin opprinnelige form. For vanlig bløt stålplate varierer tilbakefjæringsvinklene vanligvis fra 1° til 5°, mens høyfast stål og rustfritt stål kan fjære tilbake 6°–12° eller mer.

Fjærbøyemaskiner står overfor en spesielt akutt versjon av dette problemet. Hele produktet er definert av dets elastiske gjenoppretting - for eksempel en kompresjonsfjær må lagre og frigjøre energi på en forutsigbar måte, så viklingsprosessen må ta hensyn til tilbakefjæring nøyaktig for å oppnå målet for fri lengde og fjærhastighet. En fjær som fjærer tilbake mer enn programmert vil være for lang; en som fjærer mindre tilbake vil være for kort, og begge vil mislykkes i lasttestingen.

Kompensasjonsmetoder som brukes i moderne maskiner

• Overbøyning: Maskinen bøyer seg med vilje utover målvinkelen, og beregner overskuddet som kreves for å kompensere tilbakefjæringen. CNC-systemer lagrer materialspesifikke tilbakeslagskorreksjonsverdier i databasene sine.
• Tilbakemelding om vinkelmåling: Noen avanserte kantpresser inkluderer integrerte laser- eller optiske vinkelsensorer (f.eks. LVDs CADMAN-Touch-system) som måler den faktiske vinkelen på midten og justerer slagpenetrasjonen i sanntid.
• Materialdatabasekompensasjon: CNC-fjærbøyemaskiner lagrer tilbakefjæringskorrigeringstabeller for hvert trådmateriale, diameter og temperament. Operatører legger inn materialspesifikasjonen, og maskinen justerer automatisk spolingsposisjonen og pitchverktøytrykket.
• Mynt: Påført trykk som er tilstrekkelig til å plastisk deformere nesten hele materialets tverrsnitt eliminerer tilbakefjæring nesten helt, men krever 5–8 ganger mer kraft enn luftbøyning.

CNC vs. manuelle bøyemaskiner: en direkte sammenligning

Skillet mellom CNC-styrte og manuelle bøyemaskiner går langt utover prisen. Hver har en spesifikk driftskontekst der de gir best avkastning.

Spesielt for fjærbøyemaskiner dominerer CNC-systemer produksjon av middels til høyt volum fordi trådformgeometri er nesten umulig å gjenskape konsekvent med manuelle pinnejusteringer når kjørehastigheter overstiger 50 deler per minutt. Manuelle fjærbøyemaskiner forblir levedyktige for prototypearbeid, spesialverksteder og svært små partier med trådfjærer med stor diameter der maskinoppsetttiden dverger faktisk produksjonstid.

Materialer behandlet av bøyemaskiner

Bøyemaskiner er ikke materialagnostiske. Hver materialklasse reagerer ulikt på bøyekrefter, og maskinparametere må tilpasses deretter.

Metallkantpressematerialer

• Blødt stål (CR/HR): Det mest bøyde materialet. Flytegrense 250–350 MPa. Tilgivende oppførsel med moderat tilbakeslag. En 1 mm CR-plate krever omtrent 12–18 tonn per meter bøyelengde.
• Rustfritt stål (304/316): Høyere styrke (utbytte 205–310 MPa), men betydelig høyere arbeidsherdehastighet. Krever 1,5–2× tonnasjen av bløtt stål og gir mer tilbakefjæring. Minste innvendige bøyeradius bør være minst 1× materialtykkelse for å unngå sprekker.
• Aluminium (5052, 6061): Lavere styrke, men mer utsatt for tilbakefjæring på grunn av lavere elastisitetsmodul (~70 GPa vs. 200 GPa for stål). 6061-T6 er notorisk utsatt for sprekker ved skarpe radier; T4 eller glødet temperament er foretrukket for komplekse bøyninger.
• Høyfast stål (AHSS, HSLA): Flytegrenser på 550–1200 MPa. Ekstremt høy tilbakefjæring (ofte 8°–15° per 90° bøy). Krever nøye valg av verktøy og ofte dedikerte formingsstrategier.

Materialer for trådbøyemaskin med fjær

• Hardttrukket fjærtråd (ASTM A227): Industriens arbeidshest for generelle trykkfjærer. Strekkfasthet 1200–2000 MPa avhengig av diameter.
• Musikkledning (ASTM A228): Høyeste strekkfasthet for vanlige fjærtrådkvaliteter (opptil 2350 MPa ved 0,5 mm diameter). Brukes der utmattelseslevetid og konsekvente mekaniske egenskaper er kritiske.
• Rustfri fjærtråd (302/304): Korrosjonsbestandighet for matforedling, marine og medisinske applikasjoner. Lavere styrke enn musikktråd, men utmerket miljømessig holdbarhet.
• Tråd av krom-silisium / krom-vanadiumlegering: Brukes til høytemperaturfjærer (ventilfjærer, motorkomponenter) der forhøyede driftstemperaturer vil få vanlig karbontråd til å ta et sett.

Slik velger du riktig bøyemaskin for din applikasjon

Å velge feil maskin er en kostbar feil. Den rette bøyemaskinen avhenger av minst seks konvergerende faktorer, og hver må vurderes sammen i stedet for isolert.

Arbeidsstykkets materiale og tykkelse

For metallplater, den nødvendige tonnasjeskalaen med materialflytestyrke og tykkelse i kvadrat . En dobling av materialtykkelsen firedobbler den nødvendige tonnasjen. En butikk som primært bøyer 3 mm bløtt stål opp til 2500 mm bred, trenger omtrent 100–160 tonn kantpressekapasitet. Hvis de senere trenger å bøye 6 mm rustfritt, kan den samme delen kreve 400 tonn - langt over maskinens karakter.

For fjærarbeid driver tråddiameterserien nesten utelukkende maskinvalget. En fjærbøyemaskin designet for 0,5–4 mm wire kan ikke behandle 8 mm wire pålitelig uten å risikere overbelastning av motoren og verktøybrudd.

Del Geometri og kompleksitet

Enkle 2D-bøyninger på flatt ark kan håndteres med hvilken som helst kantpress. Deler med komplekse flensforhold, faldbøyninger eller negative vinkler krever verktøy utenfor midten, spesielle dysekonfigurasjoner eller manipulering av robotdeler. For trådformer med 3D-geometri - kroker, løkker og flerplansbøyninger - kan bare en flerakset CNC-trådformingsmaskin med 6 eller flere uavhengig kontrollerte akser håndtere produksjonsvolum.

Produksjonsvolum

En butikk som produserer 50 tilpassede braketter per uke har ingen begrunnelse for en CNC-kantpresse på $200 000 med automatisk verktøyskifter. Omvendt kan ikke en fjærprodusent som kjører 500 000 trykkfjærer per måned stole på en halvautomatisk spole – syklustid og verktøyslitasje vil gjøre kostnadene uholdbare. Break-even-analyse viser konsekvent at CNC-fjærbøyemaskiner betaler tilbake investeringen innen 12–24 måneder med produksjonsrater over 50 000 deler per måned sammenlignet med manuelle eller halvautomatiske alternativer.

Toleransekrav

Luftfarts- og medisinske deler krever rutinemessig bøyningsvinkler som holdes til ±0,25° og flenslengder til ±0,1 mm. Å oppnå dette på en pålitelig måte på en hydraulisk kantpress uten tilbakemelding på vinkelmåling er nesten umulig over en full produksjonsserie. For fjærbøying krever frilengdetoleranser på ±0,3 mm på en 50 mm fjærkropp en maskin med stabil trådmatingsoppløsning og konsekvent tilbakefjæringskompensasjon - vanligvis kun oppnåelig med servodrevne CNC-spoler.

Vanlige problemer i bøyeoperasjoner og deres rotårsaker

Selv godt konfigurerte maskiner produserer defekte deler når variabler ikke er kontrollert. Følgende problemer er de hyppigst rapporterte for både kantpresse- og fjærbøyemaskinoperasjoner.

Vinkelinkonsistens over delens lengde

Hvis bøyningsvinkelen er riktig i midten, men åpner seg mot endene, bøyer maskinsengen seg under belastning. En 3-meters bøyning på en 250-tonns kantpress uten aktiv kroning kan vise 0,4–0,8 mm avbøyning i midten i forhold til endene, noe som oversetter til 1°–2° vinkelvariasjon. Løsningen er et hydraulisk eller mekanisk kronebord eller kortere verktøysegmenter som tillater justering per seksjon.

Sprekker ved Bend Radius

Sprekking oppstår når den ytre fibertøyningen overstiger materialets forlengelseskapasitet. Vanlige årsaker inkluderer bruk av en stanseradius som er mindre enn minimum anbefalt for materialet (for 6061-T6 aluminium, minimum innvendig radius er vanligvis 1,5–2× materialtykkelse), bøying på tvers av kornretningen til rullet ark eller bruk av herdet materiale fra tidligere formingsoperasjoner. Rotering av delen 90° i forhold til rulleretning eliminerer ofte sprekker på kantmaterialer.

Fjærfri lengdevariasjon i fjærbøyning

Spredning i fri lengde i produksjonsfjærer (f.eks. ±1 mm på et mål på ±0,3 mm) spores vanligvis tilbake til en av tre årsaker: tråddiametervariasjon mellom spoler som overskrider toleransen maskinen ble kalibrert for, temperaturdrevne endringer i materialhardheten på lange produksjonsserier, eller slitte matevalser som glir av og til. Bytting av materulleinnsatser hver 300–500 driftstime er standard forebyggende vedlikehold i høyvolumsfjærbutikker.

Vri i formede tråddeler

Vridning utvikles når restspenning i trådspolen ikke frigjøres jevnt når tråden mates gjennom maskinen. En trådretter (roterende eller rulle-type) montert mellom trådspolen og matevalsene fjerner spolesettet før forming. De fleste oppsett av produksjonsfjærbøyemaskiner inkluderer en 7- eller 9-rullers rettetang som standardutstyr.

Sikkerhetskrav for bruk av bøyemaskiner

Bøyemaskiner - spesielt hydrauliske kantpresser vurdert til 100 tonn eller mer - genererer krefter som er i stand til å knuse hender og forårsake dødelige skader. Sikkerhetsstandarder er ikke valgfrie i noe profesjonelt driftsmiljø.

• Lysgardiner og lasersikkerhetssystemer: Moderne kantpresser bruker AOPD-systemer (Active Opto-electronic Protective Device) - lasergardiner som stopper stempelet umiddelbart hvis en operatørs hånd går inn i faresonen. Fiessler AKAS II og lignende systemer oppdager hindringer så tynne som 14 mm ved lukkehastigheter på opptil 10 mm/s.
• Tohåndskontroll: På maskiner uten avansert optisk sikkerhet holder et tohåndsaktiveringskrav operatørens hender borte fra verktøysonen under kraftslaget.
• Personlig verneutstyr: Kuttbestandige hansker (EN388 nivå 4 eller høyere), vernefottøy og øyebeskyttelse mot metallgrader er minimumskrav i de fleste jurisdiksjoner.
• Beskyttelse av fjærbøyemaskin: Fordi fjærbøyemaskiner støter ut deler i hastighet og wire kan piske hvis den ryker under spenning, er det nødvendig med full perimeterbeskyttelse med låste adgangsdører. ISO 11161 og EN 13857 standarder definerer minimum sikkerhetsavstander for slik vakthold.
• Vedlikehold av hydraulisk system: En hydraulisk kantpresse med en lekk tetning kan slippe stempelet under tyngdekraften. Anti-fall sikkerhetsventiler (tilbakeslagsventiler direkte ved sylinderen) er obligatoriske på alle moderne maskiner og bør inspiseres årlig.

Vedlikeholdspraksis som forlenger bøyemaskinens levetid

En velholdt bøyemaskin skal gi 20–30 års produktiv service. Forsømte maskiner forringes raskt, produserer deler utenfor toleranse og skaper sikkerhetsfarer. Følgende vedlikeholdspraksis er ikke omsettelige i produksjonsmiljøer.

• Daglig: Rengjør verktøyoverflatene for å forhindre stansede spisser og stanseskuldre. Inspiser hydraulikkslanger for gnaging eller gråt. Sjekk bakmålerstoppene for rusk som ville feilplassert deler.
• Ukentlig: Kontroller hydraulikkvæskenivået og tilstanden. Inspiser lineære enkodere (hvis montert) for forurensning. Bekreft bakmålerens posisjoneringsnøyaktighet med en måleur mot et referansestopp.
• Månedlig: Smør stempelføringer, bakmålers blyskruer og kuleskruer i henhold til produsentens smøreplan. Sjekk verktøyklemmesystemer for slitasje.
• Årlig: Komplett hydraulikkvæskeskift (typisk ISO VG46 eller VG68 avhengig av klima). Inspiser sylinderpakningene. Utfør laser- eller optisk kalibrering av maskinens vinkelreferansesystem. For fjærbøyemaskiner, skift ut bøyestifter og spoler som viser målbar slitasje.

Verktøy er vanligvis den høyeste gjentakende vedlikeholdskostnaden i både kantpresse og fjærbøyemaskinoperasjoner. Slitasje og hakk i hulspissene; formskuldrene eroderer fra gjentatt metallkontakt. Et enkelt sett med presisjonskantpresseverktøy for en 3-meters maskin kan koste $3 000–$15 000, noe som gjør riktig oppbevaring (verktøystativ, beskyttelsesdeksler) og håndteringsprosedyrer til et direkte kostnadskontrolltiltak.
