Hvordan lage fjærer: Materialer, maskiner og prosessveiledning

Hvordan lage fjærer: Det direkte svaret

Fjærer er laget ved å kveile, bøye eller stanse metalltråd eller bånd til en form som lagrer og frigjør mekanisk energi. Den vanligste metoden er spolevikling - mating av tråd gjennom en CNC fjærmaskin som bøyer den rundt en dor med en nøyaktig beregnet stigning og diameter. For høyvolumproduksjon går denne prosessen med hastigheter mellom 50 og 400 deler per minutt avhengig av fjærstørrelse og materiale.

Enten du prototyper en enkelt del i et verksted eller kjører tusenvis av enheter på en reklamefilm fjærspiralmaskin , kjernetrinnene er de samme: velg riktig ledning, still inn geometrien, vind eller form fjæren, varmebehandle den og fullfør overflaten. Hvert trinn har toleranser som direkte påvirker fjærens belastning, utmattingslevetid og dimensjonskonsistens.

Avsnittene nedenfor bryter ned hvert trinn i detalj - med reelle mål, materialvalg og maskininnstillinger - slik at du kan produsere fjærer som yter pålitelig fra første spiral til siste.

Hurtigreferanse

De fleste fjærer er laget av karbonfjærståltråd (ASTM A228) eller rustfritt stål (ASTM A313)
Tråddiametre for trykkfjærer varierer vanligvis fra 0,1 mm til 25 mm
En moderne CNC fjærmaskin kan holde en ytre diametertoleranse på ±0,05 mm
Stressavlastende varmebehandling går ved 200–300 °C i 20–30 minutter etter opprulling

Typer fjærer og hvordan hver er laget

Å forstå hvilken type fjær du trenger bestemmer produksjonsprosessen, verktøyet og maskinkonfigurasjonen. Det er fem hovedkategorier som brukes på tvers av industrielle og forbrukerapplikasjoner.

Kompresjonsfjærer

Den vanligste typen. Rund wire vikles inn i en helix med åpen stigning slik at fjæren komprimeres under aksial belastning. Laget på en CNC-spole fjærmaskin med justering av pitchverktøy. Frilengdetoleranser er typisk ±1–2 % av den nominelle lengden.

Forlengelsesfjærer

Viklet med tette spoler og innledende spenning slik at spoler presses sammen i hvile. Kroker dannes i hver ende av fjærmaskinen umiddelbart etter vikling. Krokgeometri — full vridning, halvvridning eller forlenget — angis i maskinprogrammet.

Torsjonsfjærer

Motstå rotasjonskraft. Viklet med tette eller åpne spoler, med ben som strekker seg tangentielt. A torsjonsfjærmaskin bøyer bena til nøyaktige vinkler - vanligvis 90°, 180° eller tilpassede vinkler innenfor ±1°.

Flate / bladfjærer

Stemplet eller bøyd fra flatt stripelager. Bilbladfjærer bruker stablede plater som er klemt fast i midten. Mindre flatfjærer for elektronikk er stemplet på progressive dysepresser med hastigheter på opptil 800 slag per minutt.

Disc / Belleville Springs

Koniske skiver som stables i serie eller parallelt. Formet ved å blanke en skive fra ark og presse den inn i en kjegleprofil. Belastningskapasiteten varierer dramatisk med kjeglehøyden — en høydeforskjell på 1 mm kan endre belastningen med 30–50 %.

Velge riktig materiale for vårproduksjon

Materialevalg er ikke valgfritt gjetning – feil legering vil forårsake for tidlig tretthet, korrosjonssvikt eller dimensjonsdrift under temperatur. Tabellen nedenfor dekker de mest spesifiserte fjærmaterialene på tvers av bransjer.

Vanlige fjærmaterialer, deres mekaniske egenskaper og typiske bruksområder
Material	Standard	Strekkstyrke	Maks temperatur (°C)	Best for
Music Wire (High Carbon)	ASTM A228	1700–2400 MPa	120	Generell bruk, høysyklus
Hardttrukket ledning	ASTM A227	1200–1900 MPa	120	Statiske eller lavsyklusbelastninger
Rustfritt stål 302/304	ASTM A313	1300–2000 MPa	260	Korrosive miljøer
Rustfritt stål 316	ASTM A313	1100–1800 MPa	316	Marin, kjemisk eksponering

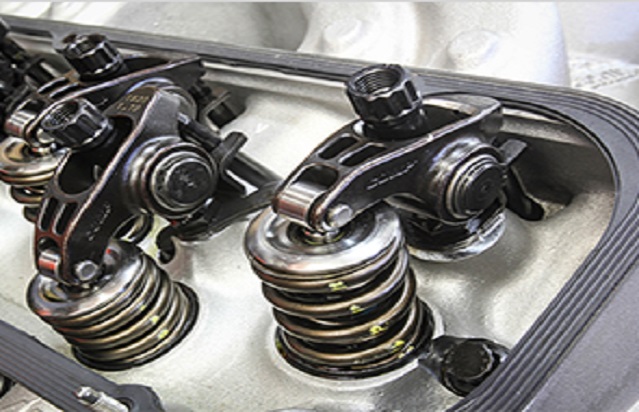

Chrome Silicon (SiCr)	ASTM A401	1900–2200 MPa	245	Høyspenningsventilfjærer
Inconel 718	AMS 5596	1240–1450 MPa	700	Luftfart, ekstrem varme
Fosfor bronse	ASTM B159	700–1100 MPa	95	Elektriske kontakter, ikke-magnetiske

Musikkledning (ASTM A228) dekker omtrent 70 % av all trykkfjærproduksjon over hele verden på grunn av sin høye strekkfasthet og konsistente overflatekvalitet. Krom silisiumlegeringer brukes der driftsspenningen overstiger 45 % av strekkfastheten eller der fjæren går mer enn 10 millioner ganger.

Tråddiameter driver strekkstyrken: en 0,5 mm musikktråd har strekkstyrke nær 2400 MPa, mens en 6 mm tråd av samme legering faller til rundt 1700 MPa. Dette omvendte forholdet er innebygd i hver fjærdesignligning og må tas i betraktning før fjærmaskinen settes opp.

Fjærdesignberegninger før du begynner å spole

Å kjøre en fjærmaskin uten først å beregne nøkkelparametrene er hvordan du kaster bort materiale og produserer deler som ikke er spesifisert. Følgende formler er grunnlaget for hvert trykkfjærdesign.

Fjærfrekvens (k)

k = (G × d⁴) / (8 × D³ × Na)

Hvor G = skjærmodul (~80 000 MPa for stål), d = tråddiameter, D = gjennomsnittlig spolediameter, Na = antall aktive spoler. En typisk bilventilfjær med d = 3,5 mm, D = 28 mm og Na = 8 gir en hastighet på rundt 28 N/mm.

Wahl korreksjonsfaktor (Kw)

Kw = (4C−1)/(4C−4) 0,615/C

C = D/d (fjærindeks). Fjærer med indeks under 4 opplever høy spenningskonsentrasjon ved den indre spolen — Wahl-faktoren korrigerer skjærspenningsberegningen. De fleste fjærer er designet med C mellom 6 og 12.

Fri lengde (Lf)

Lf = (Na Nc) x d 5

Nc = antall inaktive (lukkede) spoler, δ = pitch × Na. For en trykkfjær med 2 lukkede ender, Nc = 2. Fri lengde setter direkte maskinens stoppposisjon under vikling på en CNC spolemaskin med fjærer .

Solid lengde (Ls)

Ls = (Na Nc) × d

Solid lengde er den komprimerte høyden når alle spoler berører hverandre. Kontroller alltid at arbeidsavbøyningen holder fjæren minst 15 % over fast lengde for å unngå permanent fastsetting. Mange fjærmaskinoperatører bruker dette som en minimumsavstandskontroll.

Før programmering a fjærmaskin , verifiser at designet består tre kontroller: (1) maksimal spenning under belastning forblir under 45 % av strekkfastheten for dynamiske applikasjoner; (2) fjæren spenner seg ikke — slanke fjærer med Lf/D-forhold over 4 er utsatt for sideveis knekking; (3) egenfrekvensen er minst 13 ganger driftsfrekvensen for å unngå resonans. Manglende noen av disse kontrollene fører til feltfeil, ofte innenfor de første 100 000 syklusene.

Slik fungerer en fjærmaskin: Fra trådmating til ferdig spole

A fjærmaskin er et presisjonskontrollert formingssystem som tar rå wire fra en spole og bøyer den til en ferdig fjær i en enkelt kontinuerlig omgang. Moderne CNC-versjoner erstatter kam-og-spakmekanismene til eldre maskiner med servodrevne akser som kan omprogrammeres på få minutter. Å forstå hva som skjer inne i maskinen er avgjørende for feilsøking av diameteravvik, stigningsvariasjon og slutttilstandsdefekter.

Trådmatingssystem

Tråd går inn gjennom en rettetang - en serie ruller satt i vekslende vinkler - som fjerner det naturlige støpet og spiralen fra spolen. Utilstrekkelig retting er den viktigste årsaken til variasjoner i spolediameteren i produksjonen. De fleste fjærspiralmaskiner bruk 5-ruller eller 9-ruller rettetang; tyngre ledning over 6 mm kan bruke drevne klemrullematinger med momenttilbakemelding. Matingshastigheten bestemmer direkte maskinens utgangshastighet: ved 200 mm/s mating tar en 30 mm frilengdefjær ca. 0,15 sekunder å vikle.

Kveilepunkt og pitchverktøy

Kveilepunktet - en herdet karbidstift eller -rulle - avleder ledningen mot en dor eller inn i fri luft for å skape spolens diameter. Flytting av viklingspunktet innover øker diameteren; utad reduserer den. Stigningsverktøyet kontrollerer den aksiale fremdriften per omdreining, og setter fjærens stigningsvinkel og til slutt den frie lengden. På en CNC fjærmaskin , begge aksene oppdaterer posisjonen 500–1000 ganger per sekund, og tillater koniske diametre, variabel stigning og tønneformede profiler, alt innenfor samme vindsyklus.

Avskjæringsmekanisme

Når det programmerte antallet spoler er nådd, kutter en avskjæringskniv ledningen rent. Avskjæringen må avfyres med riktig rotasjonsvinkel for å produsere konsistent endegeometri. Dårlig avskjæringstidspunkt skaper kroker, grader eller knuste ender som ikke sliper eller påvirker fjærens retthet. Høyhastighetsmaskiner bruker pneumatiske eller servoavskjæringssystemer med responstider under 5 millisekunder.

Typer fjærmaskiner

Fjærmaskin av kamtype: Mekaniske kammer driver formingsverktøyene. Lavere pris, egnet for enkle trykkfjærer i høyt volum. Begrenset fleksibilitet – endring av fjærgeometri krever fysisk utskifting av kam.
CNC kveilmaskin (2–4 akser): Servomotorer erstatter kamre. Diameter, stigning og fri lengde er programmerbare. Omstillingstiden faller fra 4–8 timer (kameramaskin) til 20–40 minutter. Håndterer ledning fra 0,1 mm til 20 mm.
Flerakset CNC fjærmaskin (6–8 akser): Legger til ytterligere bøye- og formingsakser for torsjonsbein, kroker og komplekse former. Kan produsere forlengelsesfjærer med kroker med lukket sløyfe, torsjonsfjærer med kantede ben og wireformer i ett enkelt oppsett.
Fjærformingsmaskin (wireform maskin): 8–12 akser med roterende hode eller flere bøyeverktøy. Brukes til komplekse 3D-trådformer - klips, låseringer, holdere - som ikke er tradisjonelle spiralfjærer.
Flatfjærmaskin/presse: Stempler eller bøyer flatstrimmel til bladfjærer, snapfjærer eller kontaktfjærer. Brukes mye i elektronikk og bilkomponenter.

Ledende fjærmaskin produsenter inkluderer WAFIOS (Tyskland), Itaya (Japan), Bamatec (Sveits) og en rekke kinesiske produsenter. En mellomklasse 4-akset CNC kveilmaskin som er i stand til å håndtere 0,3–6 mm wire koster vanligvis mellom $40 000 og $120 000 USD avhengig av hastighet og aksekonfigurasjon.

Steg-for-trinn vår produksjonsprosess

Følgende sekvens dekker produksjon av industriell trykkfjær fra rå wire til ferdig, inspisert del. Torsjons- og forlengelsesfjærer følger samme skjelett med modifikasjoner i formings- og varmebehandlingsstadiene.

Trinn 1

Forberedelse og inspeksjon av ledning

Innkommende ledning verifiseres mot materialsertifikatet: diametertoleranse (typisk ±0,5 % for musikktråd), strekkstyrke, overflatetilstand og spolevekt. Tråd med overflatesømmer, groper eller diameter utenfor toleranse blir avvist før den når maskinen. Diameteravvik på bare 2 % endrer fjærhastigheten med omtrent 8 % (siden hastigheten skalerer med d⁴).

Trinn 2

Fjærmaskinoppsett og programmering

Operatøren laster ledningen gjennom rettetangen og mater den til viklingspunktet. CNC-programmet spesifiserer: trådmatingshastighet, innstillingspunkt for spolediameter, stigning per omdreining, totalt antall spole og avskjæringsposisjon. Prøver fra første artikkel vikles med lav hastighet – vanligvis 10–20 % av produksjonshastigheten – og måles mot utskriften. Justeringer av viklingspunktposisjon, pitchverktøyvinkel og avskjæringstidspunkt gjøres til alle dimensjoner er innenfor toleranse.

Trinn 3

Spolevikling med produksjonshastighet

Når den første artikkelen er godkjent, går maskinen på full produksjonshastighet. Utgangshastigheter varierer etter ledningsstørrelse: 0,5 mm wire går med 200–400 fjærer/minutt; 6 mm wire går med 15–40 fjærer/minutt . Prosessprøver trekkes for hver 500–1000 stykker og sjekkes for fri lengde, ytre diameter og totalt antall spoler. Automatiske synssystemer på avanserte maskiner kontrollerer hver del.

Trinn 4

Stressavlastende (lavtemperatur varmebehandling)

Nyoppviklede fjærer bærer restspenning fra formingsprosessen. Stressavlastning fjerner dette uten å rekrystallisere ledningens kaldbearbeidede mikrostruktur. For karbonstålfjærer betyr dette 200–260 °C i 20–30 minutter i en mesh belteovn eller batchovn. Rustfritt stål krever 315–370 °C. Etter behandling kan fri lengde endres med 0,5–2 % ettersom restspenningen slapper av – dette må tas med i viklingsprogrammet.

Trinn 5

Sluttsliping (for trykkfjærer)

Trykkfjærer med lukkede ender slipes på en dobbelskivesliper eller en roterende sliper for å produsere en flat lageroverflate. Slipingen må fjerne nok materiale til å bringe retthet innenfor toleranse - vanligvis mindre enn 1,5° tilt i henhold til DIN 2096 / ISO 10243-standarden. Undersliping etterlater en punktkontakt i stedet for full lagerkontakt; oversliping skjærer inn i de aktive spolene og reduserer fjærhastigheten.

Trinn 6

Forhåndsinnstilling (scragging)

Høybelastningsfjærer komprimeres til fast høyde en eller flere ganger for å indusere gunstig gjenværende trykkspenning på den indre spiraloverflaten. Denne prosessen – kalt skraping eller forhåndsinnstilling – forkorter fjæren permanent med 1–5 % av fri lengde, men øker fjærens motstand mot permanent stivning i løpet av levetiden. Bilopphengsfjærer og ventilfjærer er nesten alltid skrapet før forsendelse.

Trinn 7

Shot Peening (for applikasjoner med høy tretthet)

Skudkasting bombarderer fjæroverflaten med små stål- eller keramiske kuler med høy hastighet, og skaper et trykkspenningslag på 0,1–0,3 mm dypt. Dette laget motstår strekkutmattingssprekker fra å starte på trådoverflaten. Shot peening kan forlenge levetiden for vårtretthet med 200–500 % i høysyklusapplikasjoner som motorventilfjærer som går 10⁸ ganger eller mer.

Trinn 8

Overflatebehandling og maling

Karbonstålfjærer uten et beskyttende belegg vil ruste i løpet av uker i fuktige omgivelser. Vanlige overflatebehandlinger inkluderer: elektrosinkbelegg (5–12 µm), sink-fosfatolje, pulverlakkering eller e-belegg. Fjærer for mat, medisinske eller utendørs miljøer bruker rustfritt stål basemateriale eller ekstra organiske belegg. Hydrogenskjørhet fra plettering er en kjent risiko - baking etter plate ved 190–220 °C i 4–8 timer driver bort absorbert hydrogen.

Trinn 9

Sluttkontroll og lasttesting

Hvert produksjonsparti gjennomgår dimensjons- og lasttesting. En fjærhastighetstester komprimerer fjæren til to eller tre definerte lengder og registrerer kraft på hvert punkt. Den målte hastigheten må samsvare med designspesifikasjonen innen ±10 % for generelle fjærer eller ±5 % for presisjonsfjærer. Statistisk prøvetaking følger AQL-tabeller - typisk AQL 1.0 eller 1.5 for kritiske applikasjoner - noe som betyr at mange av 1000 fjærer krever inspeksjon av 80–125 prøver.

Hvordan lage fjærer for hånd uten en fjærmaskin

For prototyping, reparasjonsarbeid eller små kvanta er det fullt mulig å lage en funksjonell trykk- eller forlengelsesfjær uten en dedikert fjærmaskin . Verktøyet er minimalt og prosessen er grei for ledninger under 2 mm i diameter.

Hva du trenger

Fjærtråd i riktig legering og diameter (musikktråd ASTM A228 er det beste utgangspunktet)
En dor - en rund stang eller borekrone som er litt mindre enn ønsket indre diameter (ID). Fjærer spretter litt tilbake etter dannelse; hvis du ønsker ID = 10 mm, bruk en 9–9,5 mm dor
En skrustikke eller dreiebenk for å holde doren under vikling
Trådkutter og nåletang
En propanbrenner og bråkjølingsbøtte (for varmebehandling hvis du bruker forherdet ledning - anbefales ikke for håndvikling; bruk glødet ledning i stedet)

Håndviklingsprosedyre

Fest doren horisontalt i en skrustikke eller chuck den i en håndbor eller dreiebenk.
Fest wireenden til doren ved hjelp av et boret hull eller tape, hold den stram.
Vikle ledningen rundt doren i en tett, jevn spiral. Påfør fast, konsekvent spenning hele veien – inkonsekvent spenning skaper diameter og tonehøydevariasjon.
For kompresjonsfjærer, introduser en konsekvent aksial fremføring (stigning) for hver omdreining. Bruk en maskinbearbeidet stigningsguide eller vend forsiktig med øyet – sikte på en stigning som tilsvarer 1,5× tråddiameteren som utgangspunkt.
Vikle 1–2 ekstra lukkede spoler i hver ende for å danne de inaktive endespolene.
Klipp av ledningen med flush-cut wire cutter på enden av den siste inaktive spolen.
Skyv fjæren av doren og mål fri lengde og ytre diameter.
Avlastning ved å sette fjæren i en kjøkkenovn ved 230 °C i 20 minutter, og deretter luftavkjøle. Dette trinnet reduserer tidlig setning betydelig og stabiliserer dimensjoner.

Håndviklede fjærer vil ikke samsvare med dimensjonskonsistensen til maskinlagde deler. Forvent fri lengdevariasjon på ±3–5 % og diametervariasjon på ±2–4 % ved vikling for hånd. For alt som krever strengere toleranser eller mer enn 20–30 stykker, a fjærspiralmaskin er den praktiske løsningen.

Vanlige fjærdefekter og hvordan du fikser dem på fjærmaskinen

Selv med en godt vedlikeholdt fjærmaskin , defekter vises når oppsettsdrift eller materialegenskaper varierer. Følgende tabell kartlegger de hyppigste defektene til deres underliggende årsaker og korrigerende handlinger.

Fjærmaskindefekt feilsøkingsguide for spiralfjærproduksjon
Defekt	Sannsynlig årsak	Korrigerende handling
OD øker gradvis under løping	Slitt kveilpunkt, trådspolens spenning avtar	Bytt ut kveilpunktet; legg til trådbremsspenning
Fri lengde for kort	Pitch-verktøyet går ikke langt nok frem; feil spoleantall	Øk pitch verktøy offset; verifiser kodertall
Ikke-firkantede ender	Ujevn endespolelukking; slipehjulet ikke flatt	Juster endespole kam; kjole kvernhjul
Trådoverflate sprekker	Sømmer i tråd; dordiameter for liten (høy spenning)	Avvis ledningsparti; øke fjærindeksen (D/d-forhold)
Sammenfiltrede / sammenlåste fjærer	OD for stor i forhold til tonehøyde; endekroker på forlengelsesfjærer	Reduser OD; legg til skillelinjer i utskuffen
Inkonsekvent fjærhastighet	Tonehøyde variasjon; tråddiameter utenfor toleranse	Sjekk pitch-verktøyet på nytt; stram wire lot spesifikasjonen
Gras eller skarp avskåret ende	Sløt avskåret kniv; feil avskjæringsvinkel	Slip eller bytt ut kniv; juster avskjæringskamvinkelen

Kvalitetsstandarder og toleranser for vårproduksjon

Fjærer er ikke en varedel - små dimensjonsavvik gir betydelige endringer i belastning og utmattingslevetid. De viktigste standardene for fjærtoleranser er DIN 2095 / 2096 (kompresjon), DIN 2097 (forlengelse) og DIN 2194 (torsjon). ISO 10243 og ISO 8458 gjelder også for internasjonale forsyningskjeder.

Fri lengdetoleranse

DIN 2095 definerer tre toleransegrader: Grade 1 (±0,5 % av fri lengde), Grade 2 (±1%), Grade 3 (±2%). En fjærmaskin som produserer deler av klasse 1 på 80 mm frilengdefjærer, må holde ±0,4 mm – oppnåelig på en velinnstilt CNC-kveilemaskin, men ikke på eldre maskiner av kamtype.

Ytre diameter Toleranse

Toleranser på OD følger fjærindeksen og tråddiameteren. For en typisk fjær med OD = 20 mm og d = 1,5 mm, er Grad 2-toleranse omtrent ±0,4 mm. Moderne fjærmaskin systemer med servo-feedback holder OD innenfor ±0,1 mm rutinemessig.

Firkantethet

Firkantethet (vinkelrett på endespoleflaten til fjæraksen) angis som maksimalt avvik i mm per 100 mm fri lengde. DIN 2096 Grade 2 tillater 3 mm per 100 mm. Fjærer for presisjonsmontering - ventilfjærer, instrumentfjærer - krever mindre enn 1 mm per 100 mm.

Fjærhastighetstoleranse

Fjærhastigheten testes på en lastcelle i to definerte lengder. Toleransen er typisk ±10 % for kommersielle fjærer og ±5 % for presisjonsfjærer. Bilopphengsfjærer holdes ofte til ±3 % hastighet og ±1 % fri lengde, noe som krever 100 % testing på automatiserte fjærhastighetsmaskiner.

Oppskalering: Fra prototype til produksjon på en fjærmaskin

Å gå fra en håndviklet prototype eller en enkeltskifts manuell maskin til full produksjon krever planlegging rundt tre variabler: maskinkapasitet, materiallogistikk og inspeksjonsinfrastruktur.

Estimere maskineffektkrav

Bruk følgende beregning: hvis du trenger 500 000 fjærer per måned og din fjærspiralmaskin går med 80 fjærer/minutt, trenger du ca. 104 maskintimer per måned. Med 22 arbeidsdager og 8 timer/skift produserer en enkelt maskin på ett skift 192 maskintimer per måned – godt innenfor kapasiteten. Men når du tar hensyn til oppsettstid (30–60 minutter per bytte), vedlikeholdsstans (5–8 % av total tid for en godt vedlikeholdt maskin) og godkjenningstid for første artikkel, synker den effektive kapasiteten til omtrent 160–170 brukbare timer. Planlegg for 75–80 % faktisk utnyttelse ved kvotering av produksjonskapasitet.

Wire Logistics i stor skala

Med 500 000 fjærer/måned med en 30 mm frilengdefjær ved bruk av 1,5 mm wire, bruker du omtrent 15 000 meter wire per måned – ca. 130–160 kg avhengig av legeringstetthet. Å kjøpe tråd i 100 kg spoler versus 500 kg spoler kan redusere materialkostnadene med 8–15 %. Bekreft spolekompatibilitet med din fjærmaskin sitt pay-off system før du bestiller store kvanta.

Inspeksjon ved volum

100 % manuell inspeksjon på 500 000 stykker per måned er ikke praktisk. Automatiserte synssystemer for fjærdiameter, fri lengde og slutttilstand kontrollerer 60–120 fjærer per sekund og flagger feil i sanntid. In-line belastningstestere bekrefter fjærhastigheten på hver del. Kapitalkostnaden for en fullautomatisert inspeksjonscelle er på $25 000–$80 000 USD, men betaler seg raskt tilbake når skrotraten faller fra 1–2 % til under 0,1 %
