Torsjonsfjærdesign: ligninger, materialer og maskinguide

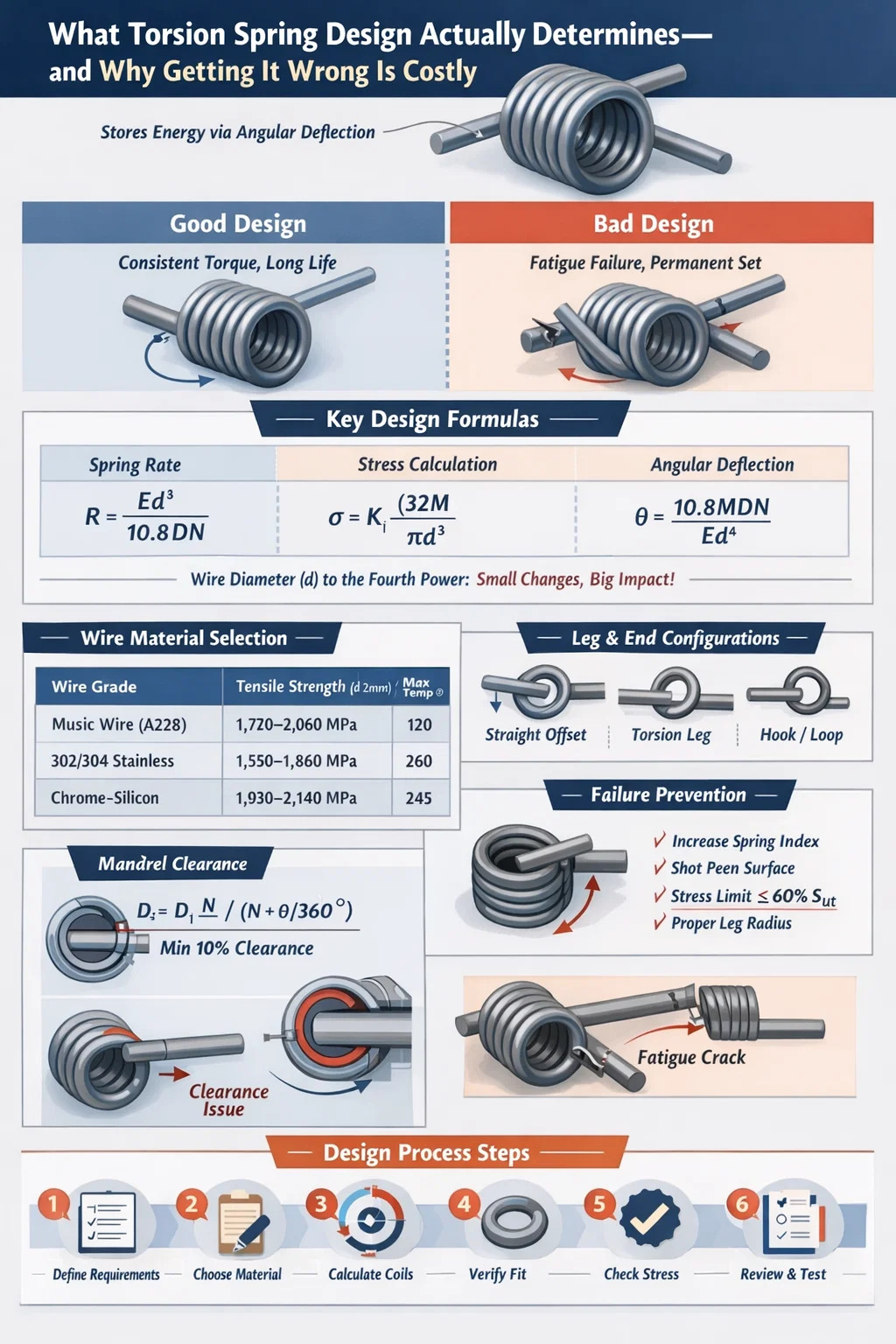

Hva torsjonsfjærdesign faktisk bestemmer - og hvorfor det er kostbart å gjøre feil

Torsjonsfjærdesign er prosessen med å spesifisere geometri, materiale, belastningsegenskaper og produksjonstoleranser for en fjær som lagrer energi gjennom vinkelavbøyning i stedet for lineær kompresjon eller forlengelse. Få riktig design, og fjæren leverer konsekvent dreiemoment over tusenvis – eller millioner – av sykluser. Gjør det feil, og du møter for tidlig tretthetssvikt, permanent innstilling eller uforutsigbare dreiemomentkurver som ødelegger nedstrømsmekanismen.

Den mest kritiske designutgangen er fjærhastighet (moment per rotasjonsgrad) , typisk uttrykt i N·mm/° eller lb·in/°. Annenhver parameter – ledningsdiameter, spolediameter, antall aktive spoler, bengeometri, endekonfigurasjon – mates inn i dette tallet. En torsjonsfjærmaskin kan kun produsere det designet spesifiserer, så presisjon i designfasen eliminerer kostbart etterarbeid på produksjonsgulvet.

Denne artikkelen går gjennom hele designprosessen: fra grunnleggende ligninger og materialvalg til produksjonsbegrensninger pålagt av torsjonsfjærmaskiner, vanlige feilmoduser og praktiske toleransestrategier som brukes i høyvolumproduksjon.

Kjernedesignligninger hver ingeniør trenger å vite

Torsjonsfjærdesign er avhengig av et sett med veletablerte mekaniske ligninger. Å forstå dem er ikke valgfritt - de avgjør om fjæren din overlever levetiden eller svikter i de første tusen syklusene.

Spring Rate Formel

Vinkelfjærhastigheten R beregnes som:

R = Ed4 / (10,8 D N)

Der E er elastisitetsmodulen (MPa), d er tråddiameteren (mm), D er gjennomsnittlig spolediameter (mm), og N er antall aktive spiraler. For hardtrukket karbonståltråd, E ≈ 196 500 MPa; for rustfritt stål 302/304, E ≈ 193 000 MPa; for krom-silisium (SAE 9254), E ≈ 201 000 MPa.

Legg merke til at tråddiameteren vises i fjerde potens. Å øke d med bare 10 % øker fjærhastigheten med omtrent 46 %. Dette er grunnen til at tråddiameteren er den mest følsomme variabelen i enhver torsjonsfjærdesign - et lite toleranseavvik har en overdimensjonert effekt på den endelige fjærhastigheten.

Stressberegning og Wahl-korreksjonsfaktoren

Bøyespenningen i en torsjonsfjærtråd er:

σ = K_i × (32M) / (πd³)

Der M er det påførte momentet (N·mm), d er tråddiameteren, og K_i er den indre fiberspenningskorrigeringsfaktoren (også kalt Wahl-faktoren for torsjonsfjærer). K_i står for krumningseffekter og er definert som:

K_i = (4C² - C - 1) / (4C(C - 1))

Hvor C er fjærindeksen = D/d. For en fjærindeks på 6 (en felles verdi), K_i ≈ 1,24. For en tett spole med C = 4, stiger K_i til omtrent 1,40. Dette betyr at en tettsveiset fjær ser 13 % høyere spenning ved den indre fiberen for det samme påførte øyeblikket – en meningsfull forskjell når utmattelseslevetiden er designbegrensningen.

Vinkelavbøyning under belastning

Total vinkelavbøyning θ (i grader) er:

θ = 10,8 M D N / (E d4)

Denne ligningen er den inverse av fjærhastighetsformelen. Den forteller deg hvor mye fjæren roterer for et gitt dreiemoment. I applikasjoner som dørhengsler til biler eller vindusregulatorer, er det avgjørende for mekanismeemballasje å vite den nøyaktige avbøyningsvinkelen ved hvert momentnivå.

Endring i spolediameter under avbøyning

En funksjon som er unik for torsjonsfjærer: spiraldiameteren endres etter hvert som fjæren spoler seg opp eller ut. Ved vikling i lukkeretningen (spoler strammer), reduseres middeldiameteren. Den nye gjennomsnittlige diameteren D₂ er:

D₂ = D₁ N / (N θ/360°)

For en fjær med 8 aktive spoler som roterer 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — en reduksjon på 3 %. Hvis fjæren virker over en dor, må konstruktøren verifisere at D₂ fortsatt gir tilstrekkelig klaring; interferens ved maksimal avbøyning forårsaker katastrofale dreiemomenttopper og for tidlig feil. Standard designpraksis er å opprettholde minst 10 % klaring mellom den avbøyde indre spolediameteren og dorens ytre diameter .

Materialvalg: Tilpasse trådkvaliteten til brukskravene

Materialvalg er uatskillelig fra torsjonsfjærdesign. Tråden må levere nødvendig strekkstyrke, utholdenhetsgrense og korrosjonsmotstand over driftstemperaturområdet, samtidig som den forblir kompatibel med torsjonsfjærmaskinens formingsevne.

For de fleste industrielle bruksområder - dørhengsler, låser, retraktorer og elektriske koblinger - musikktråd (ASTM A228) er standardvalget . Dens høye strekkfasthet og konsistente overflatekvalitet støtter tretthetslevetid som overstiger 500 000 sykluser ved spenningsnivåer opp til 70 % av den ultimate strekkfastheten. Hardtrukket tråd koster 10–15 % mindre, men har en grovere overflatefinish og mer strekkstyrkevariasjoner, noe som gjør den mer egnet for statiske eller lavsyklusapplikasjoner.

Krom-silisiumtråd er, selv om det er dyrere, standardvalget for ventilfjærer og bremsereturfjærer i biler der driftstemperaturer når 200–240°C og spenningsavslapping må minimaliseres. Den er også mer krevende for torsjonsfjærmaskinen fordi dens høyere hardhet akselererer verktøyslitasje - en faktor å diskutere med produsenten under designgjennomgang.

Fosforbronse og berylliumkobber vises i elektriske koblingsfjærer der ledningsevnen betyr noe sammen med mekanisk ytelse. Spesielt berylliumkobber, selv om det er dyrt, oppnår strekkstyrker som nærmer seg 1400 MPa og opprettholder utmerket settmotstand, noe som gjør det egnet for presisjonsinstrumenter med stramme dreiemomenttoleranser over lengre levetid.

Ben- og endekonfigurasjon: Ofte undervurdert, alltid kritisk

Endekonfigurasjonen til en torsjonsfjær - hvordan bena er formet, hvor de kommer i kontakt med de parrende delene, og hvilken geometri de følger - påvirker direkte tre ting: det effektive antallet aktive spoler, spenningskonsentrasjonen ved knutepunktet mellom ben og kropp, og hva torsjonsfjærmaskinen realistisk kan danne.

Vanlige slutttyper og deres avveininger

• Rette forskjøvede ben — Den vanligste. Benet strekker seg tangentielt fra kroppen. Enkel å forme på en CNC torsjonsfjærmaskin; bidrar med omtrent halvparten av benlengden til antallet aktive spiraler.
• Rette torsjonsbein (radial) — Benet strekker seg radialt innover eller utover. Enklere å sette opp på maskinen, men skaper en mer kompleks spenningsfordeling ved bøyeovergangspunktet.
• Kroker og hemper — Brukes når fjæren skal festes til en tapp eller aksel uten sekundær feste. Krokgeometri kan formes nøyaktig av en CNC torsjonsfjærmaskin, men krever verktøyskift og øker syklustiden med 8–15 % avhengig av kompleksiteten.
• Korte og lange tangentielle ben — Benlengden påvirker hvor mye dreiemoment som overføres til belastningspunktet og hvordan fjæren retter seg inn i sammenstillingen. Lengre ben øker spaken og reduserer kraften som kreves for å oppnå et gitt dreiemoment, men de øker også bøyespenningen ved beinroten.
• Krysset senter (dobbel torsjon) — To torsjonsfjærlegemer forbundet i midten, viklet i motsatte retninger. Brukes der dreiemomentet må være symmetrisk og plassbegrensninger hindrer to separate fjærer. Kompleks å sette opp på en torsjonsfjærmaskin; vanligvis reservert for høyvolum bilindustrien eller industrielle applikasjoner der verktøyinvesteringen er berettiget.

Aktiv spolebidrag fra ben

Det effektive antallet aktive spoler N_a inkluderer et bidrag fra bena. For rette ben legger standardtilnærmingen til L/(3πD) til antall kroppsspoler, der L er den totale lengden på begge ben. For en fjær med en gjennomsnittlig spiraldiameter på 20 mm og to 30 mm ben, legger dette til omtrent 30/(3π×20) ≈ 0,16 spoler – en liten, men ikke-triviell korreksjon når det kreves tette fjærhastighetstoleranser (±5 % eller bedre).

Ignorering av denne korreksjonen fører til systematiske fjærhastighetsfeil som blir tydelige under inspeksjon av første artikkel, noe som krever justeringer av spirelteller og ekstra CNC-torsjonsfjærmaskinoppsetttid.

Hvordan Torsjonsfjærmaskin Former det som kan produseres

En torsjonsfjærmaskin - nærmere bestemt en CNC kveilmaskin med torsjonsfjærevne - danner tråd ved å bøye den rundt en kveildor samtidig som den former bena og endetrekkene. Det er viktig å forstå hva maskinen kan og ikke kan gjøre på designstadiet, før verktøyet kuttes.

Tråddiameterområde og fjærindeksbegrensninger

Standard CNC torsjonsfjærmaskiner håndterer tråddiametre fra ca. 0,10 mm til 16 mm, avhengig av maskinklassen. CNC-spoler på startnivå dekker 0,3–3,5 mm; tunge industrimaskiner håndterer 3–16 mm wire. Fjærindeks (D/d) er praktisk talt begrenset mellom 4 og 16 for de fleste produksjonskjøringer:

• C under 4: Spolen er for stram; torsjonsfjærmaskinen sliter med å oppnå jevn stigning, og den høye krumningen øker den indre fiberbelastningen dramatisk. Fjærer med C < 4 viser nesten alltid for tidlig tretthet ved den indre spiraloverflaten.
• C over 16: Spolen er løs og tråden har en tendens til å bøye seg under formingen. Dimensjonell repeterbarhet lider – spolediametervariasjon på ±3–4 % er typisk over C = 16, sammenlignet med ±1 % oppnåelig ved C = 6–10.

Sweet spot for produksjon av torsjonsfjærmaskiner er C = 6 til C = 12 , der formingskrefter er håndterbare, verktøyslitasje er forutsigbar, og dimensjonstoleranser er oppnåelige ved høye produksjonshastigheter.

CNC torsjonsfjærmaskinegenskaper: akser og presisjon

Moderne CNC torsjonsfjærmaskiner - som de fra Wafios, Numalliance eller Simplex - opererer med 4 til 8 kontrollerte akser. Nøkkelfunksjoner inkluderer:

• Programmerbar benvinkel i trinn på 0,1°, som tillater presis kontroll av startvinkelen mellom de to bena (den frie vinkelen)
• Trådmatingshastighet på opptil 200 m/min på høyhastighetsmaskiner for tråd med liten diameter, noe som gir produksjonshastigheter på 100–300 fjærer per minutt for enkle geometrier
• Automatisk tilbakefjæringskompensasjon, der maskinens kontrollprogramvare forhåndsbøyer ledningen forbi målvinkelen for å ta hensyn til elastisk gjenoppretting – kritisk for å oppnå frie vinkeltoleranser på ±2° eller bedre
• In-line dreiemomentmåling på enkelte avanserte systemer, hvor fjæren testes umiddelbart etter forming og deler utenfor toleranse automatisk avvises

Den frie vinkelen - vinkelen mellom de to bena i ubelastet tilstand - er en av de mest utfordrende parametrene å kontrollere. Fri vinkeltoleranse på ±3° til ±5° er standard produksjonsevne; ±1° til ±2° er oppnåelig med førsteklasses CNC torsjonsfjærmaskiner og prosesskvalifisering, men til en høyere kostnad per stykke. Designere bør spesifisere den strammeste toleransen de faktisk trenger, ikke den strammeste de tror er mulig – overspesifisering av fri vinkeltoleranse kan doble eller tredoble delkostnaden uten å forbedre produktfunksjonen.

Varmebehandling etter forming

Etter forming gjennomgår torsjonsfjærer laget av forhåndsherdet tråd (musikktråd, hardtrukket, rustfritt) en lavtemperatur-avlastning - vanligvis 175–230 °C i 20–30 minutter. Dette reduserer gjenværende spenninger indusert under kveiling, stabiliserer den frie vinkelen og reduserer bruk. Krom-silisium- og krom-vanadiumfjærer er dannet av glødet tråd og deretter oljebråkjølt og herdet til endelig hardhet etter kveiling, noe som gir mer kontroll over materialegenskaper, men krever ytterligere prosesstrinn på torsjonsfjærmaskinlinjen.

Kulepening, påført etter varmebehandling, induserer gjenværende trykkspenninger på trådoverflaten, og øker utmattelsesgrensen med 20–30 % for fjærer som fungerer i omvendt bøyning. For torsjonsfjærer i høysyklusapplikasjoner (over 500 000 sykluser), spesifiseres skuddspising nesten alltid til tross for at det legger til 15–25 % på delkostnadene, fordi alternativet – utmattingssvikt i feltet – er langt dyrere.

Utmattelsesanalyse og livsforutsigelse for torsjonsfjærer

Tretthetssvikt er den dominerende feilmodusen for torsjonsfjærer under syklisk belastning. Den starter ved den indre spoleoverflaten (hvor bøyespenningen er høyest på grunn av krumning) eller ved knutepunktet mellom ben og kropp (et spenningskonsentrasjonspunkt). Å forutsi utmattelseslivet krever å forstå både stressamplituden og den gjennomsnittlige stressen.

Modifisert Goodman-kriterium for vårtrøtthet

Modified Goodman-kriteriet relaterer tillatt spenningsamplitude σ_a til bety spenning σ_m:

σ_a / S_e σ_m / S_ut = 1

Der S_e er utholdenhetsgrensen og S_ut er den ultimate strekkstyrken. For musikktråd, S_e ≈ 0,45 × S_ut for polerte prøver. Korreksjonsfaktorer for overflatefinish reduserer dette til omtrent 0,35–0,38 × S_ut for produksjonstråd med standard overflatekvalitet.

Gerber-parabelen brukes noen ganger som et alternativ til Goodman-linjen fordi den passer empiriske fjærutmattelsesdata nærmere ved høye gjennomsnittlige spenningsnivåer. Goodman forblir imidlertid mer konservativ og foretrekkes for sikkerhetskritiske applikasjoner.

Praktiske mål for stressforhold

I praktisk torsjonsfjærdesign gir følgende spenningsforholdsmål pålitelig utmattingsytelse:

• For uendelig levetid (>10⁷ sykluser): maksimal bøyespenning ≤ 55–60 % av S_ut
• For >1×10⁶ sykluser: maksimal stress ≤ 65–70 % av S_ut
• For statiske applikasjoner eller <10 000 sykluser: maksimal spenning ≤ 80 % av S_ut
• For fjærer med shot peening: tillatte spenningsnivåer øker med 15–20 % i alle kategorier

Disse målene må beregnes ved å bruke den spenningskorrigerte formelen med Wahl-faktoren. Bruk av den nominelle bøyespenningsligningen uten krumningskorreksjon undervurderer faktisk trådspenning med 15–35 % avhengig av fjærindeks – en potensielt katastrofal feil i høysyklusdesign.

Stressavslapping og permanent sett

Torsjonsfjærer under vedvarende belastning kan vise permanent fasthet - en permanent endring i fri vinkel over tid på grunn av kryping i trådmaterialet. Permanent sett er temperaturavhengig og blir betydelig over 100°C for karbonståltråd. Maksimalt tillatt vedvarende stress for å begrense satt til mindre enn 2 % over 1000 timer ved romtemperatur er omtrent 65 % av S_ut for musikktråd og 70 % for krom-silisium.

For applikasjoner hvor fjæren holdes i en komprimert stilling (som i mange bil- og apparatmekanismer), må konstruktøren verifisere at den vedvarende spenningen ved maksimal nedbøyning ikke overskrider disse grensene. Unnlatelse av å gjøre dette resulterer i dreiemomentforfall over produktets levetid – en vanlig feltklage som spores direkte tilbake til torsjonsfjærdesign.

Toleransestrategi: Hva skal spesifiseres og ikke overspesifiseres

Å spesifisere toleranser på en torsjonsfjærtegning er der ingeniørmessig skjønn skjærer sammen med produksjonskostnadene. Hver toleranse som er strammere enn standard produksjonskapasitet krever ekstra prosesskontroller, økt inspeksjonsfrekvens eller langsommere syklustider for torsjonsfjærmaskinen – alt dette øker kostnadene.

Standard oppnåelige toleranser i produksjon

Den viktigste toleransen for å spesifisere riktig er dreiemomentet ved en definert testvinkel, ikke fjærhastigheten isolert. En dreiemomenttoleranse i en bestemt vinkel er mer direkte knyttet til produktfunksjonen - den forteller produsenten nøyaktig hva fjæren må levere på det punktet i bevegelsen som er viktig for monteringen. Fjærhastighet alene forteller ikke historien hvis den frie vinkelen varierer.

En vanlig og effektiv tilnærming er å spesifisere: (1) dreiemoment ved minimum arbeidsvinkel, (2) dreiemoment ved maksimal arbeidsvinkel, og (3) fri vinkel med bred toleranse. Denne funksjonsspesifikasjonen gir torsjonsfjærmaskinoperatøren maksimal frihet til å optimere formingsprosessen samtidig som den sikrer at fjæren fungerer korrekt i monteringen.

Tegne notater som forhindrer feiltolkning

En torsjonsfjærtegning skal alltid spesifisere:

• Vindretning (høyre eller venstre) – kritisk for oppsettet av torsjonsfjærmaskinen og for retningen av dreiemomentgenerering i enheten
• Om dreiemomenter og vinkler måles med eller uten dor på plass
• Belastningsretningen (lukkings- eller åpningsretning i forhold til sårretningen)
• Krav til overflatefinish og belegg (sinkbelegg, fosfat, passivering)
• Hvorvidt forhåndsinnstilling (overavbøyning for å redusere sett) er nødvendig og til hvilken vinkel

Å utelate vindretning fra en tegning er en av de vanligste og mest kostbare feilene ved anskaffelse av torsjonsfjær. En høyre torsjonsfjær viklet i lukkeretningen genererer økende dreiemoment når den lukkes - hvis sammenstillingen krever lukkemoment fra en venstrefjær, vil mekanismen fungere i revers eller ikke i det hele tatt.

Vanlige feilmoduser og hvordan torsjonsfjærdesign forhindrer dem

Å forstå feilmoduser er ikke post-mortem engineering – det er et designinnspill. Hver feilmodus tilordnes spesifikke designbeslutninger som kan forhindre eller redusere den.

Utmattelsessprekker på den indre spoleoverflaten

Den høyeste bøyespenningen i en torsjonsfjær oppstår ved den indre fiberen i hver spole på grunn av krumningseffekten (fanget av Wahl-faktoren). Utmattelsessprekker starter her og forplanter seg på tvers over ledningsdiameteren, noe som resulterer i plutselig brudd. Forebyggingsstrategier:

• Øk fjærindeksen for å redusere K_i — å flytte fra C = 4 til C = 6 reduserer indre fiberspenning med omtrent 12 %
• Påfør shot peening for å introdusere gjenværende trykkspenning på overflaten
• Reduser toppspenningen gjennom større tråddiameter eller redusert gjennomsnittlig spolediameter
• Sørg for at trådoverflaten er fri for sømmer, overlappinger og groper – dette er spenningskonsentrasjonspunkter som dramatisk reduserer utmattelsestiden

Permanent satt i bruk

Settet manifesterer seg som en reduksjon i fri vinkel over tid, og reduserer dreiemomentet som leveres ved arbeidsvinkelen. Grunnårsaken er vedvarende stress som overskrider materialets elastiske grense ved driftstemperatur. Forebygging: hold vedvarende spenning under 65 % S_ut for karbonstål, bruk forhåndsinnstilte fjærer (forhåndsavbøyd utover den maksimale arbeidsvinkelen under produksjon for å indusere gunstige restspenninger), eller spesifiser en høyere legert tråd med bedre avspenningsmotstand.

Spoleinterferens med spindelen

Når fjæren bøyer seg i lukkeretningen, reduseres spolens indre diameter. Hvis fjæren er montert over en dor med utilstrekkelig klaring, kommer spiralene i kontakt med dornen - og genererer friksjon, varme og uforutsigbare dreiemomenttopper. I alvorlige tilfeller griper fjæren fullstendig på doren. Løsningen er enkel i utformingen: beregn minimum spolens indre diameter ved maksimal avbøyning ved hjelp av diameterendringsformelen og sørg for at spindelens OD er ​​minst 10 % mindre. Dette krever imidlertid at designeren kjenner den maksimale driftsvinkelen på designstadiet.

Stresskonsentrasjon ved beinroten

Overgangen fra spolekroppen til det rette benet er en geometrisk diskontinuitet som skaper spenningskonsentrasjon. Størrelsen avhenger av skarpheten til bøyningen. En minste bøyeradius på 1,5d ved beinroten er god designpraksis — radier mindre enn dette øker spenningskonsentrasjonsfaktoren dramatisk. Når torsjonsfjærmaskinen danner benet, justerer operatøren verktøyet for å oppnå denne minimumsradiusen. Hvis designeren tegner et skarpt hjørne ved beinroten, vil maskinen produsere et skarpt hjørne, og tretthetssvikt vil oppstå på det stedet i stedet for i spolekroppen der spenningsanalysen forutsier det.

Design for produksjonsevne: Arbeid med leverandøren av torsjonsfjærmaskinen

De mest effektive torsjonsfjærdesignene utvikles i samarbeid mellom ingeniøren og fjærprodusenten – spesielt ved å involvere teamet som betjener torsjonsfjærmaskinen tidlig i designprosessen, før tegningen er ferdigstilt.

Viktige DFM-hensyn å ta opp med produsenten:

• Tråddiameter tilgjengelig: Ikke alle tråddiametre er lagerført i alle legeringer. Utforming til en ikke-standard tråddiameter (f.eks. 1,65 mm når 1,6 mm og 1,8 mm er standard) kan legge til 4–8 ukers ledetid og en materialkostnadspremie på 15–30 %. Be om produsentens standarddiameterbeholdning før du fullfører designet.
• Minimum bestillingsmengde: Tilpassede bengeometrier og stramme toleranser krever ofte dedikert verktøy. MOQ-er kan variere fra 500 stykker for enkle design til 10 000 stykker for komplekse geometrier med spesialiserte verktøyinvesteringer. Å forstå dette på designstadiet påvirker om en tilpasset eller modifisert standard fjærdesign gir mer økonomisk mening.
• Verktøyets levetid og verktøybyttefrekvens: Høylegerte ledninger (krom-silisium, Inconel) akselererer verktøyslitasjen på torsjonsfjærmaskinen. Dette påvirker kostnaden per stykk og bør tas med i analysen av de totale eierkostnadene, spesielt for høyvolumsapplikasjoner.
• Første artikkelinspeksjonsprotokoll: Avtal på forhånd hvilke målinger som skal tas og i hvilken rekkefølge. Dreiemomentmåling ved en definert vinkel, fri vinkel og spolediameter er de vanligste. Noen produsenter tilbyr fulle CMM-datapakker for romfart og medisinske applikasjoner - dette bør spesifiseres i innkjøpsordren, ikke oppdages i ettertid.
• Tidslinje for prototypeiterering: A well-equipped torsion spring machine supplier can produce prototype samples within 1–3 weeks from a complete drawing. Planlegg for minst to prototype-iterasjoner – en for å validere designkonseptet og en for å avgrense toleranser basert på målte resultater – før du forplikter deg til produksjonsverktøy.

Ingeniøren som behandler fjærprodusenten som en ren råvareleverandør – gir en komplett tegning uten diskusjon – får konsekvent suboptimale resultater. Ingeniøren som involverer torsjonsfjærmaskinteamet i designgjennomgang får fjærer som er enklere å lage, mer konsistente og rimeligere i produksjonsvolumer.

Bransjeapplikasjoner og eksempler på design i den virkelige verden

Torsjonsfjærdesignprinsipper spiller forskjellig ut på tvers av bransjer. Her er konkrete eksempler på hvordan applikasjonskontekst former designbeslutninger.

Automotive Dørhengsel Returfjærer

Typisk spesifikasjon: dreiemoment på 8–12 N·m ved 75° avbøyning , 500 000 sykluslevetid, driftstemperatur −40°C til 80°C. Tråddiameter 4–6 mm, krom-silisiumlegering, kulemalt, sinkfosfatbelagt. Torsjonsfjærmaskinen må produsere konsekvent fri vinkel til ±3° fordi dørlåsfølelsen er følsom for dreiemomentvariasjoner ved den mellomliggende kontrollposisjonen (vanligvis 30–45°). Disse fjærene produseres med høyt volum - hundretusenvis per år - noe som rettferdiggjør dedikert maskinverktøy for torsjonsfjær og testing av moment i prosessen ved 100 % av delene.

Elektriske kontaktfjærer

Typisk spesifikasjon: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Torsjonsfjærer for medisinsk utstyr

Kirurgiske instrumenter og implanterbare enhetsmekanismer bruker torsjonsfjærer laget av 316L rustfritt stål eller MP35N-legering. Momenttoleranser på ±3–5 % er typiske. Hver vår er 100% inspisert. Sporbarhetskrav betyr at hvert produksjonsparti er knyttet til et spesifikt ledningsvarmenummer og torsjonsfjærmaskinbatch-rekord. Disse kravene øker kostnadene betydelig, men er ikke omsettelige gitt det regulatoriske miljøet. Tråddiametre varierer vanligvis fra 0,25 mm til 2,0 mm avhengig av bruken.

Garasjeport torsjonsfjærsystemer

Torsjonsfjærer til boliggarasjeporter er store (tråddiameter 4–8 mm, gjennomsnittlig spolediameter 50–75 mm) og designet for 10 000 til 30 000 sykluser av livet. De er viklet i motsatte par på en sentral aksel, og balanserer dørvekten. Fjærhastigheten må samsvare med portens vekt og høyde innenfor ±10 %, ellers vil porten ikke balansere riktig. Disse fjærene produseres på store industrielle torsjonsfjærmaskiner i høyt volum, selges som varer, og er en av de vanligste husholdningsfjærfeilene - ikke fordi de er dårlig utformet, men fordi de er designet til et kostnadsmål som begrenser levetiden.

Trinn-for-trinn torsjonsfjærdesignprosess

Å bringe designprosessen sammen til en strukturert arbeidsflyt forhindrer den vanlige feilen med å gjenta sent i utviklingen når endringer er dyre.

1. Definer funksjonelle krav: Nødvendig dreiemoment ved definerte vinkler, sykluslevetid, driftstemperaturområde, romomhylling (dorstørrelse, kroppslengde, begrensninger for bengeometri) og miljø (korrosjon, kjemikalier).
2. Velg trådmateriale: Tilpass legering til krav til temperatur, korrosjon, styrke og ledningsevne.
3. Velg tråddiameter og fjærindeks: Gjenta for å finne en kombinasjon som oppfyller dreiemomentkravet mens du holder stress under utmattelsesgrensen. Mål C = 6–10 for best torsjonsfjærmaskinkompatibilitet.
4. Beregn antall aktive spole: Bruk fjærhastighetsligningen for å finne N, og legg til benkorreksjonsfaktoren.
5. Bekreft spindelklaring: Beregn spolens indre diameter ved maksimal avbøyning og bekreft 10 % klaring til doren OD.
6. Sjekk utmattelsesstress: Beregn maksimal bøyespenning ved å bruke den Wahl-korrigerte formelen og kontroller at den er innenfor riktig spenningsforhold for den nødvendige sykluslevetiden.
7. Definer sluttkonfigurasjon: Velg bengeometri som er kompatibel med sammenkoblingen og kan produseres på den tilgjengelige torsjonsfjærmaskinen.
8. Spesifiser toleranser og overflatebehandling: Still inn funksjonelle toleranser (moment ved testvinkel, fri vinkel), spesifiser varmebehandling og eventuell etterbehandling (shotpeen, belegg).
9. Gjennomgå med fjærprodusenten: Bekreft ledningstilgjengelighet, verktøykrav, MOQ og første artikkelplan før du slipper tegningen.
10. Test og gjenta: Mål prøver fra første artikkel for alle spesifiserte parametere, evaluer i sammenstillingen, og avgrens designet basert på målt vs. antatt ytelse.

Ved å følge denne sekvensen unngås konsekvent den dyreste kategorien av fjærdesignfeil: oppdage dimensjons- eller ytelsesproblemer under monteringsvalidering, når endring av fjærdesign krever re-kvalifisering av torsjonsfjærmaskinoppsettet og potensielt redesign av sammenkoblingsdeler.
