Det finnes seks primære fjærtyper brukes på tvers av industri- og forbrukerprodukter: kompresjonsfjærer, forlengelsesfjærer, torsjonsfjærer, konstantkraftfjærer, bølgefjærer og skivefjærer (Belleville). Hver er definert av hvordan den lagrer og frigjør mekanisk energi - komprimert, strukket, vridd, rotert, flatet eller stablet. Det riktige valget avhenger av belastningsretningen, tilgjengelig plass og hvor mange arbeidssykluser delen må overleve, og nesten alle dannes i dag på en datastyrt fjærmaskin heller enn for hånd.
Kategorien en fjær faller inn i er egentlig en forkortelse for en mekanisk oppførsel. En trykkfjær skyver tilbake. En forlengelsesfjær trekker seg tilbake. En torsjonsfjær motstår en vridning. Når denne oppførselen er fikset, er alt annet - ledningsdiameter, spoleantall, endegeometri og materiale - en tuningøvelse for å treffe en målbelastning, avbøyning og levetid.
Denne veiledningen bryter ned hver type fjær i dybden, materialene bak dem, hvordan en moderne fjærmaskin former hver og en, hvordan ingeniører dimensjonerer en fjær for et ekte lasttilfelle, hvor hver type dukker opp på tvers av forskjellige bransjer, vanlige feilpunkter, etterbehandling og korrosjonsbeskyttelse, og hvordan man sammenligner tilbud når man kjøper produksjonsmengder.
Kompresjonsfjærer er åpne spiralfjærer designet for å motstå en klemkraft og skyve tilbake når de er komprimert. De er den vanligste fjærtypen i mekaniske sammenstillinger, som vises i madrasser, kulepenner, ventiler, opphengssystemer og industrielle dyser. Når en last presser spolene sammen, lagrer fjæren energi og skyver tilbake langs den samme aksen når lasten slippes.
Fordi spolene sitter atskilt fra hverandre i ro, kan en kompresjonsfjær komprimeres til spolene berører - en tilstand som kalles solid høyde. God design holder en fjær godt unna fast høyde ved normal drift, siden bunnen ut gjentatte ganger herder tråden i kontaktpunktet og forkorter utmattingstiden. De fleste ingeniørveiledninger holder arbeidsavbøyningen på omtrent 80 prosent eller mindre av den totale tilgjengelige bevegelsen til solid høyde, og etterlater en sikkerhetsmargin for overkjøringshendelser.
Kompresjonsfjærer er også definert av hvordan endespolene er ferdige. Vanlige ender lar tråden kuttes i en vinkel som matcher helixen, som er rask å produsere, men lar fjæren rokke litt under belastning. Kvaderte ender slipes eller presses flate slik at fjæren står oppreist på en flat overflate uten å tippe, og kvadratiske og slipte ender tar det et skritt videre ved å slipe endespolen helt flat, noe som er vanlig uansett hvor fjæren trenger å sitte jevnt mot en flat plate, for eksempel i ventilenheter.

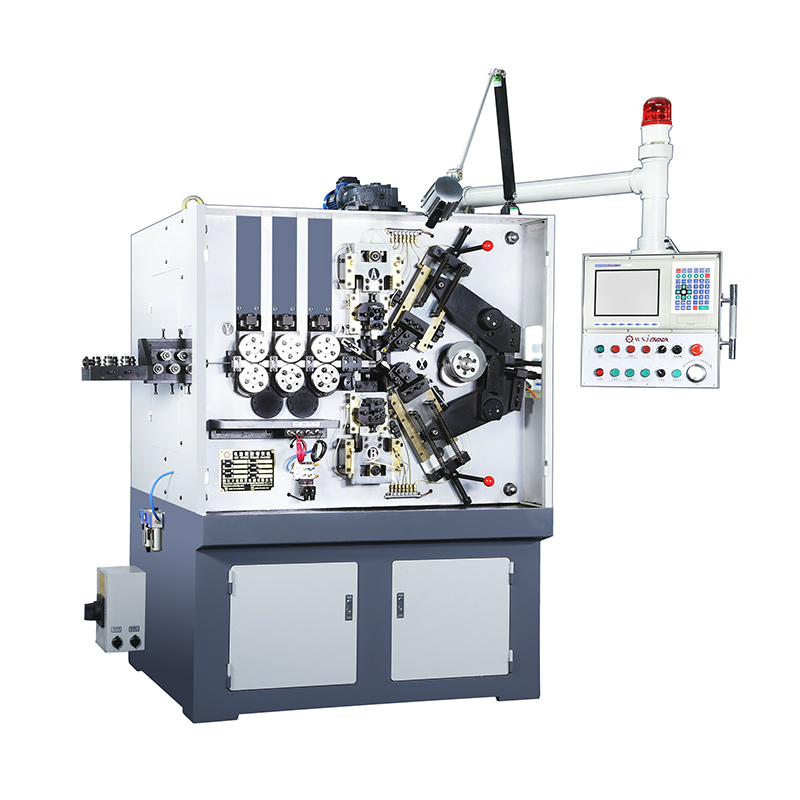

En produksjonsklasse fjærmaskin danner trykkfjærer ved å føre tråd gjennom et sett med matevalser og vikle den rundt en dor eller formingsstift, deretter skiller et avskjæringsverktøy hver spole i en programmert lengde. CNC-kontrollerte maskiner kan holde stigningstoleransene tette nok til å holde fjærhastighetsvariasjonen under omtrent 3 prosent over en produksjonsserie, noe som betyr noe for deler der konstant kraft er kritisk, for eksempel ventilfjærer. Høyvolums kompresjonsfjærlinjer parer typisk kveilhodet med en inline-slipestasjon slik at kvadratiske ender kan etterbehandles uten en separat sekundær operasjon.
Forlengelsesfjærer er tett viklede spoler som motstår en trekkkraft og prøver å gå tilbake til sin opprinnelige lengde når de slippes. I motsetning til kompresjonsfjærer, sitter spolene deres tett sammen i ro - vanligvis med innledende spenning innebygd - så fjæren begynner først å strekke seg når den påførte kraften overstiger den forspenningen. Garasjeportmekanismer, trampoliner, skjermdører og vippebrytere er alle avhengige av forlengelsesfjærer.
Startspenning er en av de mer misforståtte egenskapene til en forlengelsesfjær. Fordi spolene er viklet tett mot hverandre under formingen, motstår fjæren ethvert trekk til den påførte kraften overstiger den innebygde spenningen - først da begynner den å strekke seg proporsjonalt med den ekstra belastningen. Designere spesifiserer denne innledende spenningen bevisst, siden for lite lar fjæren synke i ro, mens for mye gjør at mekanismen føles stiv i starten av bevegelsen.
Det meste av designarbeidet i en forlengelsesfjær skjer i endene, ikke spiralkroppen. Maskinkroker, kryssløkker, sideløkker og utvidede øyne endrer hvordan fjæren monteres og hvordan belastningen konsentreres i svingen. Fordi krokbøyen typisk er der utmattingssvikt starter, er krokgeometri ofte den begrensende faktoren i en fjærs levetid i stedet for selve spolen.
På en moderne fjærmaskin utføres krokforming i samme syklus som kveiling: etter at kveilverktøyet vikler kroppen, roterer et sekundært verktøy og bøyer trådenden til krokformen før avskjæring. Dette holder krokjusteringen konsistent, som er en av de vanligste kvalitetsklagene når forlengelsesfjærer lages for hånd. Konsekvent krokvinkel har også betydning for hvordan fjæren henger i monteringsbraketten - en vridd krok kan introdusere en uønsket sidebelastning spolekroppen aldri ble designet for å bære.
Torsjonsfjærer lagrer energi når de vris rundt sin akse i stedet for å bli presset eller trukket langs den. Spolekroppen motstår vinkelforskyvning, og de rette bena i hver ende overfører den rotasjonskraften inn i sammenstillingen. Klesklyper, musefeller, garasjeportmotvektssystemer og hengsler på skapdører er typiske eksempler.
I motsetning til kompresjons- og forlengelsesfjærer, er en torsjonsfjær nesten alltid designet for å fungere med spiraldiameteren som reduseres litt når den vikler seg opp under belastning. Det betyr at akselen eller doren den sitter på må dimensjoneres med klaring for denne reduksjonen, ellers vil spolene binde seg mot akselen før fjæren når sin tiltenkte vandring - en detalj som fanger mange førstegangsdesignere på vakt.
| Torsjonsfjærfunksjon | Designeffekt |
|---|---|
| Spoleretning (venstre eller høyre) | Må matche retningen fjæren er ment å vikle opp under belastning, ellers vil spolene vikle seg av i stedet for å strammes |
| Benkonfigurasjon | Rette, hengslede eller vinklede ben bestemmer hvordan dreiemomentet overføres til den omkringliggende enheten |
| Antall aktive spoler | Flere spoler senker generelt dreiemomenthastigheten og øker den tilgjengelige rotasjonsvandringen |
| Kroppsstil (tettsår vs. avstand) | Tettviklede spoler reduserer friksjonsstøy mellom spoler; adskilte spoler reduserer sjansen for binding under tung belastning |
Utover husholdningseksemplene dukker torsjonsfjærer opp i motvektsmekanismer for tunge takdører, returfjærer i skralle- og palmonteringer, hengsellukkere på skap og innkapslinger, og klemmemekanismer der en lett, konsekvent rotasjonskraft er nødvendig for å holde to deler sammen uten separat feste.
Torsjonsfjærer er vanligvis dannet på en CNC-fjærmaskin utstyrt med et roterende benbøyehode, siden benvinkelnøyaktigheten direkte påvirker hvordan fjæren sitter i monteringshullene. Et ben som er av med noen få grader kan skape inkonsekvens i forhåndsbelastningen over et samlebånd, og derfor er benvinkel en av de første dimensjonene som kontrolleres under innkommende inspeksjon på et nytt verktøyoppsett.
Belleville-fjærer er kjegleformede skiver som flater ut under aksial belastning. Å stable dem i serie øker bevegelsen, mens å stable dem parallelt øker belastningskapasiteten, noe som gjør dem nyttige overalt hvor en designer trenger en spesifikk kraftkurve i en svært kort aksial plass – boltede flensenheter og tungt maskineri er vanlige eksempler. En nyttig egenskap til tallerkenfjærer er at kraftkurven deres kan justeres etter kjeglehøyden i forhold til tykkelsen: en grunn kjegle gir en nesten lineær kraftrespons, mens en høyere kjegle kan stilles inn for å produsere en flat eller til og med en snap-through kraftkurve, som er nyttig i overbelastningsfrigjøringsmekanismer.
Bølgefjærer bruker en bølget, ringformet form i stedet for en rundtrådsspole, og leverer samme fjærkraft som en spiralfjær i omtrent en tredjedel til halvparten av den komprimerte høyden. Lagerforspenning og små elektroniske koblingsapplikasjoner favoriserer bølgefjærer når aksial plass er begrenset. De produseres vanligvis i enkeltsving-, multisving- og nestede varianter, med flersving-bølgefjærer som vanligvis brukes der en høyere arbeidshøyde er tilgjengelig, men den radielle plassen fortsatt er trang.
Rullet fra forhåndsspent flat stripe i stedet for rund wire, gir en konstant kraftfjær nesten samme utgangskraft gjennom hele forlengelsesområdet i stedet for en stigende kraftkurve. Uttrekkbare målebånd, motvektsmekanismer og kabelspoler er avhengige av denne oppførselen. Fordi stripen er kveilet på seg selv i en stram rull i hvile og vikles av under belastning, forblir kraftutgangen bemerkelsesverdig flat sammenlignet med en spiralfjærs jevnt stigende motstand.
Gassfjærer er en helt annen kategori - en forseglet sylinder med komprimert gass og en stempelstang, brukt der en kontrollert, dempet forlengelse er nødvendig, for eksempel billukestag og justerbare kontorstoler. De er produsert på hydraulisk fylleutstyr i stedet for en tråddannende fjærmaskin.
To mindre vanlige, men fortsatt relevante typer avrunder spesialitetskategorien. Voluttfjærer er flate bånd viklet til en kjegleform og fungerer som en trykkfjær med utmerket motstand mot knekking, historisk brukt i tunge kjøretøyoppheng. Serpentinfjærer er dannet av en kontinuerlig sikk-sakk av rund wire og var en gang vanlig i polstrede sitteplasser, verdsatt for å spre belastningen jevnt over en bred setepanne i stedet for å konsentrere den på noen få punkter.
Typen fjær som produseres dikterer vanligvis hvilken trådlegering som er fornuftig, og hver legering oppfører seg forskjellig når den først mates gjennom en fjærmaskin.
To dimensjoner dominerer en fjærs oppførsel mer enn noen annen enkeltvariabel: tråddiameter og fjærindeks, forholdet mellom spiraldiameter og tråddiameter. En tykkere tråd øker stivheten kraftig, siden fjærhastigheten skalerer med den fjerde potensen av tråddiameteren, mens en lav fjærindeks (en tett spiral i forhold til tråden) øker spenningskonsentrasjonen på innsiden av hver spiral og gjør fjæren vanskeligere å forme nøyaktig. De fleste praktiske design holder fjærindeksen mellom omtrent 4 og 12; fjærer som er kveilet tettere enn det, trenger ekstra forsiktighet i verktøy og spenningskorreksjon, mens fjærer som er kveilet løsere enn det, har en tendens til å floke seg og spenne seg lettere.
En CNC-fjærmaskin endrer kveilhastigheten, trådmatingshastigheten og formingsstifttrykket avhengig av legeringen som er lastet, siden hardere tråd trenger mer formingskraft, men fjærer lenger tilbake etter at verktøyet slipper den, en oppførsel som kalles elastisk gjenoppretting. Maskiner bygget for høyvolumproduksjon kompenserer vanligvis for denne utvinningen automatisk ved å overforme hver spole med en kalkulert margin, noe som er en grunn til at automatisert kveiling i stor grad har erstattet manuell benkforming for alt utover prototypemengder. Moderne servodrevne fjærmaskiner logger disse kompensasjonsdataene per batch, noe som gjør det langt enklere å reprodusere den eksakte spolegeometrien neste gang det samme trådpartiet kjøres.
Å velge en fjærtype er bare det første trinnet. Å dimensjonere én for en faktisk applikasjon kommer vanligvis ned til tre sammenkoblede mål: fjærhastigheten (hvor mye kraft som endres per defleksjonsenhet), maksimal sikker spenning ved full avbøyning og antall sykluser fjæren trenger for å overleve før tretthet blir en bekymring.
Fjærhastigheten beskriver hvor stiv fjæren føles - den ekstra kraften som trengs for hver ekstra avbøyningsenhet. For en spiralfjær stiger hastigheten med tråddiameteren og faller når spiraldiameteren eller antallet aktive spiraler øker. To fjærer kan se nesten identiske ut og fortsatt ha svært forskjellige hastigheter hvis den ene har litt større spiraldiameter eller to mer aktive spiraler enn den andre, og det er derfor fjærhastigheten, ikke bare fysiske dimensjoner, er tallet som bør spesifiseres og kontrolleres.
Fjærer som går av og til, for eksempel en låsefjær som åpnes noen ganger om dagen, kan utformes med en sjenerøs stressmargin og vil sannsynligvis overleve produktet rundt dem. Fjærer som går kontinuerlig, for eksempel en ventilfjær som avfyres tusenvis av ganger i minuttet, må utformes mot en utmattingskurve i stedet for en enkelt toppspenningsverdi, siden gjentatt belastning godt under materialets endelige styrke fortsatt kan føre til at en sprekk starter og vokser. Som en grov veiledning er å holde maksimal driftsspenning under omtrent 45 til 50 prosent av trådens strekkfasthet et vanlig utgangspunkt for fjærer som forventes å overleve millioner av sykluser, selv om det riktige antallet alltid avhenger av den spesifikke legeringen og overflatefinishen.
Kulepening er den mest brukte behandlingen for å forlenge tretthetslevetiden i kompresjons- og torsjonsfjærer. Avfyring av små runde medier på trådoverflaten introduserer et grunt lag med gjenværende trykkspenning, som motstår strekkspenningen som ellers ville initiert en utmattelsessprekker på overflaten. For fjærer som er utsatt for høysyklus, høystress-service - bilventilfjærer er det klassiske eksemplet - kan skuddglidning forlenge levetiden på en meningsfylt måte sammenlignet med en uparmet fjær med samme dimensjoner.
En moderne CNC-fjærmaskin forvandler en spole med rå wire til en ferdig, varmebehandlet fjær i en sekvens av koordinerte trinn, alt kontrollert gjennom programmert servobevegelse i stedet for mekaniske kammer på eldre utstyr.

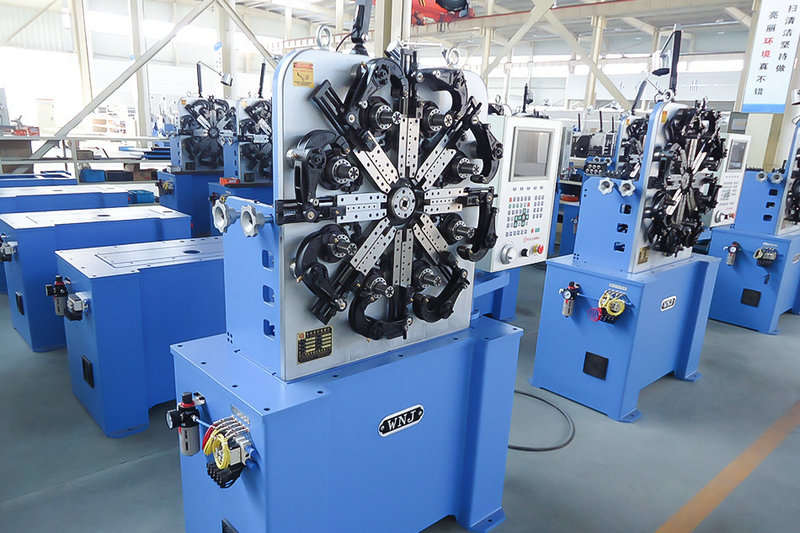

Eldre kamdrevne kveilmaskiner er avhengige av fysiske kam og mekaniske stoppere for å kontrollere stigning og lengde, noe som betyr at endring av en fjærdesign krever bytte av fysisk verktøy. En CNC-fjærmaskin erstatter de fleste av disse mekaniske kammene med uavhengig programmerte servoakser, så å bytte mellom fjærdesign – inkludert helt forskjellige typer, for eksempel å gå fra en kompresjonsfjærkjøring til en torsjonsfjærkjøring – er i stor grad et spørsmål om å laste et nytt program og justere verktøy i stedet for å bygge om maskinen. Denne fleksibiliteten er en av hovedårsakene til at små og mellomstore fjærløp har blitt langt mer kostnadseffektive i løpet av de siste to tiårene.
| Industri | Typiske fjærtyper | Hvorfor den typen |
|---|---|---|
| Automotive | Kompresjon, torsjon, skive | Høysyklus ventil- og clutchapplikasjoner trenger kulepennede kompresjonsfjærer; skivefjærer håndterer høy belastning på kort aksial plass |
| Møbler og hvitevarer | Kompresjon, forlengelse, konstant kraft | Hvilemekanismer og skuffesklier trenger konsekvent, moderat sykluskraft med flat eller sakte stigende hastighet |
| Elektronikk og kontakter | Bølge, liten kompresjon | Begrenset intern klaring favoriserer lavprofilbølgefjærer for kontaktforspenning |
| Landbruk og tungt utstyr | Kompresjon, torsjon | Fjærer med stor diameter og tunge mål må overleve støtbelastning utendørs, og favoriserer korrosjonsbestandige belegg |
| Medisinsk utstyr | Kompresjon, forlengelse, torsjon (miniatyr) | Rustfri tråd foretrekkes for rengjøringsevne, med små toleranser på svært små tråddiametre |
En fjærs materialvalg håndterer det meste av korrosjonsmotstand, men belegg og overflater gir enda et lag med beskyttelse og kan også endre fjærens utseende og friksjonsegenskaper.
Beleggtykkelsen betyr mer enn det kan virke for nærtoleranse fjærer, siden selv et tynt pletteringslag endrer den effektive tråddiameteren litt og kan endre fjærhastigheten på svært små fjærer. For fjærer med tette toleranser utføres testing vanligvis etter belegg i stedet for før, slik at de rapporterte verdiene gjenspeiler delen slik den faktisk skal installeres.
Ujevn spoleavstand sporer vanligvis tilbake til wire som ikke ble helt rettet opp før kveiling, slitte matevalser som glir på wireoverflaten, eller et pitchverktøy som har drevet ut av kalibrering. På en CNC-fjærmaskin fanges dette ofte opp tidlig gjennom inline pitchmåling innebygd i selve kveilstasjonen.
De fleste tretthetssprekker starter ved en overflatedefekt - en ripe, en grop fra korrosjon eller en spenningskonsentrasjon ved en bøy eller krok - i stedet for midt i en glatt spole. Forbedring av overflatefinishen, tilføying av shot peening eller redesign av en skarp krokradius er de vanlige løsningene når et tretthetsfeilmønster er identifisert.
Permanent sett beskriver en fjær som ikke lenger går tilbake til sin opprinnelige frie lengde etter å ha blitt avbøyd, vanligvis fordi den ble belastet utover materialets elastiske grense - ofte fra å ha blitt komprimert til fast høyde gjentatte ganger, eller fra å operere ved en høyere temperatur enn trådlegeringen ble vurdert for. Riktig avlastning etter vikling reduserer risikoen for stivning ved å slappe av gjenværende dannelsesspenninger før våren noen gang ser sin første arbeidssyklus.
En håndfull variabler har en tendens til å drive mesteparten av kostnadsforskjellen mellom vårtilbud, uavhengig av hvilken type som produseres.
Når du sammenligner tilbud på tvers av leverandører, hjelper det å spørre spesifikt hvordan belastning og hastighet blir verifisert - de fleste anerkjente produsenter tester en prøve fra hvert produksjonsparti på en kraftforskyvningstester i stedet for å stole på dimensjonskontroll alene, siden to fjærer kan måle identisk og fortsatt utføre forskjellig hvis trådhardheten varierer litt mellom trådpartiene.
Den raskeste måten å begrense en fjærtype på er å spørre hvilken retning kraften påføres og hvor mye aksial plass som er tilgjengelig:
Kompresjonsfjærer er den mest produserte typen, siden en enkel tilbakeskyvningskraft dekker den største andelen av mekaniske og forbrukerapplikasjoner, fra penner til madrasskjerner.
En kompresjonsfjær motstår å bli klemt og dens spiraler sitter fra hverandre i hvile, mens en forlengelsesfjær motstår å bli strukket og dens spiraler sitter tett sammen i hvile, vanligvis med hektede eller løkkede ender for montering.
Ja. De fleste moderne CNC-fjærmaskiner er omprogrammert i stedet for mekanisk ombygd for å bytte mellom kompresjon, forlengelse og torsjonsforming, siden forskjellen kommer ned til verktøyendringer og oppdaterte kveiling-, stignings- og bøyningsparametere i kontrollprogramvaren.
Bøyninger konsentrerer stress langt mer enn en jevnt viklet spole, så kroker på forlengelsesfjærer og ben på torsjonsfjærer er typisk det første feilpunktet under gjentatt sykling, og det er grunnen til at krok- og bengeometri får like mye designoppmerksomhet som selve spolen.
I de fleste ettermonteringstilfeller, ja - en bølgefjær kan levere en sammenlignbar kraft som en spiralkompresjonsfjær mens den tar opp omtrent en tredjedel til halvparten av den komprimerte høyden, og det er derfor de er vanlige i design med plassbegrensede lager og koblinger.
Fjærindeks er forholdet mellom spolediameter og tråddiameter. En lav indeks betyr en tett kveilet fjær med høyere spenningskonsentrasjon på spolens innerkant, mens en høy indeks betyr en løst kveilet fjær som er lettere å forme, men som er mer utsatt for knekking og sammenfiltring – de fleste praktiske designene holder seg i et mellomområde for en balanse mellom produksjonsevne og ytelse.
Ja, for fjærer som ser høy belastning, høysyklusbelastning. Den gjenværende kompresjonsspenningen introdusert på wireoverflaten motstår strekkspenningen som initierer utmattelsessprekker, og derfor er kuleblending standard praksis for krevende bruksområder som bilventilfjærer, selv om det legger til et sekundært prosesstrinn.
Trådhardhet og -diameter kan variere litt mellom møllepartier selv innenfor et akseptert toleranseområde, og det er grunnen til at konsekvente produsenter tester en prøve fra hver batch på en kraft-forskyvningstester i stedet for å anta at dimensjonskonformitet alene garanterer konsistent belastning og hastighet.
