Hva er en CNC-fjærspiralmaskin? Hva er dets arbeidsprinsipp?

◾ Hva er en CNC spolemaskin med fjærer ?

En CNC-fjærspiralmaskin er en presisjonsmaskin kontrollert av en datamaskin-"hjerne", spesielt designet for å kveile metalltråd til spiralfjærer.
Hvis en vanlig fjærspiralmaskin er som en mesterhåndverker som bruker en håndsag, så er en CNC fjærkveilingsmaskin som et moderne prosessanlegg med presis navigasjon og automatiserte armer. Det krever ikke komplekse mekaniske gir for størrelsesjustering; du bruker ganske enkelt fingrene på skjermen, legger inn noen få kommandoer, og maskinen produserer raskt identiske fjærer.

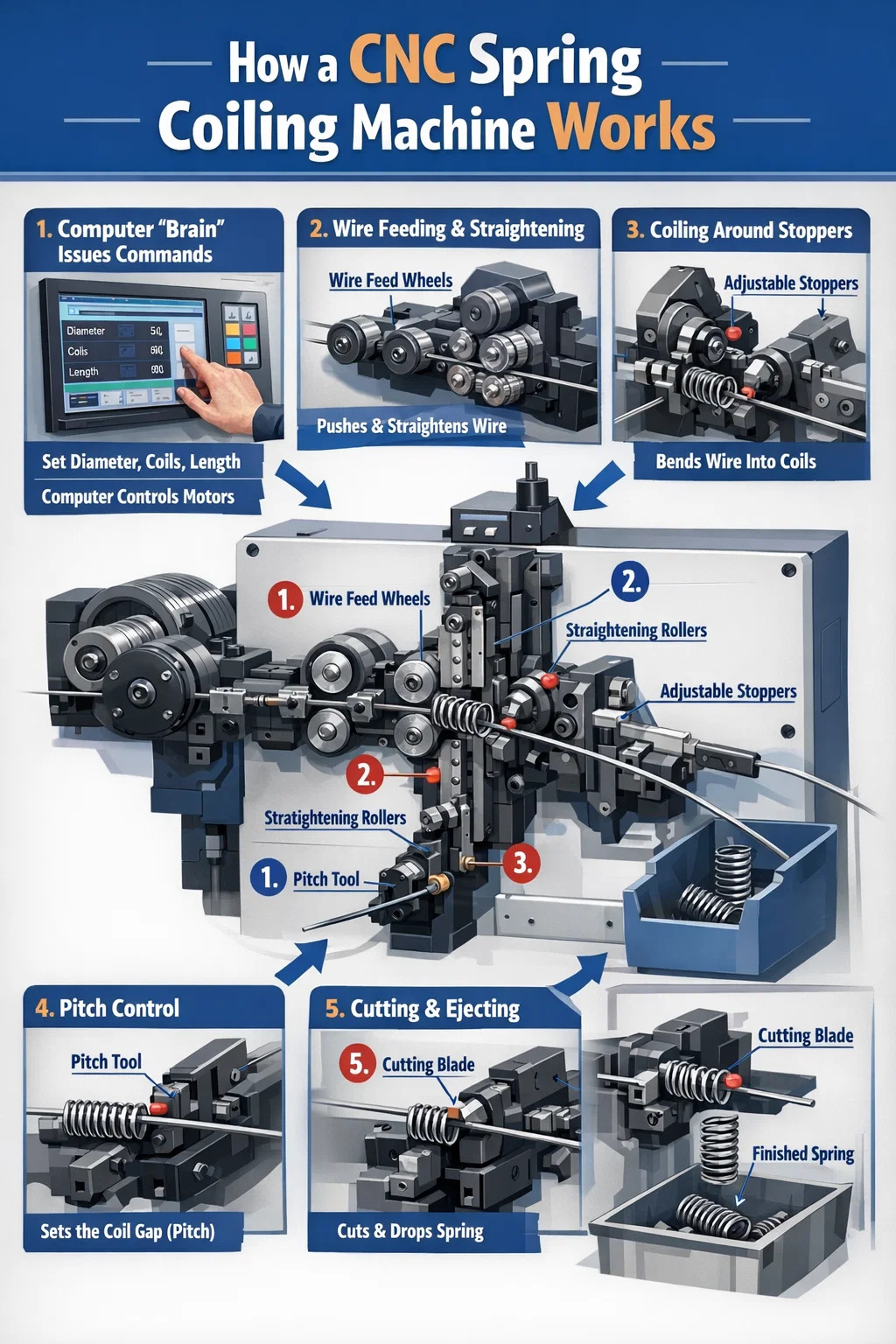

◾ Hvordan fungerer en CNC-fjærspiralmaskin?

Denne maskinen forvandler stiv ståltråd til elastiske spoler primært gjennom følgende nøyaktige trinn:

Datamaskinens "hjerne" gir kommandoer:

Operatøren stiller inn fjærens diameter, antall spoler og total lengde på kontrollpanelet. Datamaskinen konverterer disse parameterne til elektriske signaler, og kontrollerer nøyaktig flere motorer inne i maskinen. Disse motorene utfører hver sine spesifikke oppgaver, noen skyver ledningen, andre bøyer den og jobber sømløst sammen.

Kraftig trådmating og "retting":

Trådmaterhjulet bak på maskinen griper ståltråden fast og skyver den kontinuerlig fremover. Før tråden kommer inn i formingsområdet, passerer den gjennom en rekke horisontalt og vertikalt anordnede retteruller. Dette trinnet fjerner ledningens originale krumningsminne, "stryker" den rett for å sikre at de resulterende fjærene ikke er skjeve.

Slag mot stoppere for å danne sirkler:

Dette er kjernen i fjærkveilingsprosessen. Når den rettede ståltråden skyves ut av føringsrøret, treffer den en eller to ekstremt harde metallstoppere (vanligvis kalt wireføringer).
Fordi trådmaterhjulet på baksiden fortsatt skyver fremover, og stopperne sperrer veien, har ikke wiren andre steder å gå enn å bøye seg langs buen til stopperne.
Briljansen til CNC-fjærspiralmaskinen ligger i det faktum at datamaskinen kan justere posisjonen til disse to stopperne når som helst. Jo nærmere stopperne er, jo mindre er sirkelen; jo lenger fra hverandre de er, jo større er sirkelen.

Kontroll av gapet (pitch):

Hvis du ønsker at fjæren skal ha kompresjonsrom, må det være et gap mellom spolene. Maskinen har en spesiell "push rod" (pitch tool) som presser mot ledningen fra siden mens den kveiles. En datamaskin kontrollerer kraften og timingen til denne trykkstangen, og bestemmer om fjæren er tett eller løst viklet.

Nøyaktig skjæring og forming:

Når fjæren når den forhåndsbestemte lengden eller antallet spoler, beordrer datamaskinen skjærebladet til å forlenge seg raskt. Dette snittet er ikke bare nøyaktig i posisjon, men resulterer også i et rent, flatt kutt. En standard fjær blir dermed skapt og faller ned i samlekurven, og prosessen starter umiddelbart igjen til neste vår.
