Hva er en CNC fjærformingsmaskin? Hva er dets arbeidsprinsipp?

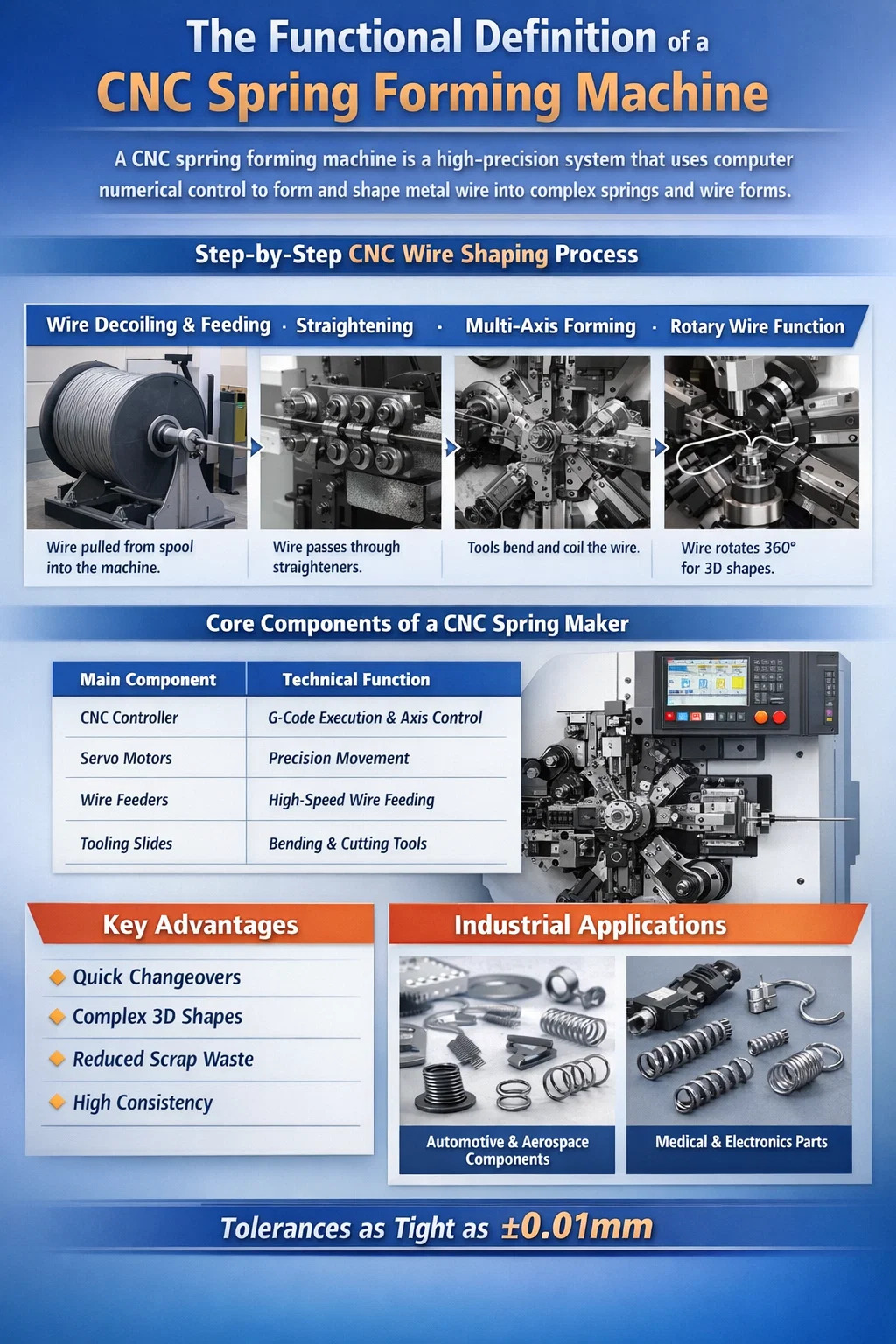

Den funksjonelle definisjonen av en CNC fjærformingsmaskin

A CNC fjærformingsmaskin er et produksjonssystem med høy presisjon som bruker numerisk datamaskinkontroll for å automatisere bøying, vikling og forming av metalltråd til komplekse fjærgeometrier og intrikate ledningsformer. I motsetning til tradisjonelle mekaniske fjærprodusenter som er avhengige av faste kamaksler, bruker dette moderne utstyret flere uavhengige servomotorer å kontrollere ulike akser, noe som muliggjør opprettelse av ikke-standardformer som ville være umulig å oppnå manuelt.

I et standard industrielt miljø er disse maskinene ryggraden i produksjonen av trådkomponenter, i stand til å håndtere tråddiametre fra 0,15 mm til over 10 mm . Maskinen opererer ved å mate tråd gjennom en serie ruller og forme den ved hjelp av spesialiserte verktøy som beveger seg i tredimensjonalt rom med kirurgisk nøyaktighet. Denne teknologien sikrer en høy repeterbarhetshastighet , ofte opprettholde toleranser så stramme som ±0,01 mm over produksjonsløp på millioner av enheter.

Trinn-for-trinn arbeidsprinsipp for CNC-trådforming

Driften av en CNC fjærformingsmaskin er en sekvens av svært synkroniserte mekaniske bevegelser. Prosessen begynner med råstoff og avsluttes med en ferdig, varmebehandlet eller bruksklar komponent. Følgende mekanikk beskriver ledningens reise gjennom maskinen:

Trådavvikling og mating

Metalltråden, vanligvis laget av rustfritt stål, karbonstål eller kobberlegeringer, trekkes fra en stor spole eller spole. Maskinens trådmatingssystem bruker kraftige ruller drevet av en servomotor med høyt dreiemoment. Disse valsene må utøve nok trykk til å trekke tråden uten å flate den ut, og sikre at matelengden er nøyaktig til mikromillimeteren.

Retting og materialforberedelse

Fordi ledningen ble lagret i en spole, har den en naturlig krumning eller "minne". Før noen forming skjer, går ledningen gjennom trådretter . Disse består av en serie ruller arrangert i både horisontale og vertikale plan. Ved vekslende spenning fjerner rettetangen alle knekker og bøyninger, og presenterer en perfekt rett trådlinje til formingsverktøyene.

Multi-Axis Synchronized Forming

Når tråden kommer ut av den sentrale føringen (fjærpennen), går den inn i formingssonen. I en CNC fjærformingsmaskin , er flere verktøysklier plassert rundt ledningen. Hvert lysbilde kan bevege seg uavhengig. For eksempel i en 12-akset maskin , kan flere verktøy slå ledningen fra forskjellige vinkler samtidig eller i en forhåndsprogrammert sekvens for å lage løkker, bøyninger eller spoler.

Rollen til Rotary Wire-funksjonen

Mange avanserte maskiner har en roterende trådakse . I stedet for å bare flytte verktøyene rundt ledningen, kan maskinen rotere selve ledningen 360 grader. Dette gir en ekstra dimensjon av fleksibilitet, slik at komplekse 3D-former kan dannes uten å måtte stoppe mateprosessen eller bruke altfor kompliserte verktøyoppsett.

Kjernekomponenter i en moderne CNC-fjærprodusent

Effektiviteten til en CNC fjærformingsmaskin er resultatet av synergien mellom dens mekaniske maskinvare og det elektroniske kontrollsystemet. Tabellen nedenfor fremhever de essensielle maskinvarekomponentene som finnes i en maskin av profesjonell kvalitet.

Fordeler i forhold til tradisjonelle kamdrevne systemer

Skiftet fra mekaniske cams til CNC fjærformingsmaskin teknologi har revolusjonert vårens produksjonslandskap. De primære fordelene fokuserer på effektivitet og allsidighet:

• Redusert oppsettstid: Tradisjonelle maskiner krever manuelle kamjusteringer som kan ta 4 til 8 timer. En CNC-maskin kan omprogrammeres i under 30 minutter .
• Kompleks geometri: Disse maskinene kan produsere doble torsjonsfjærer , batterikontakter og 3D-trådformer i en enkelt operasjon, noe som eliminerer behovet for sekundær manuell bøyning.
• Materialbesparelser: Nøyaktig kontroll over mate- og kutteoperasjonene minimerer skrapmetall, som er en betydelig kostnadsfaktor i høyvolumsproduksjon.
• Konsistens: Når et program er verifisert, kan maskinen produsere 100 000 identiske deler med null avvik, noe som er avgjørende for sikkerhetskritiske komponenter i bilindustrien.

Applikasjoner og industriell produksjon

Utgangen til en CNC fjærformingsmaskin brukes i nesten alle deler av det moderne liv. Fordi maskinen kan håndtere varierte trådtverrsnitt (runde, flate eller firkantede), er bruksområdene nesten ubegrensede:

Bil og romfart

Produsenter bruker disse maskinene til å lage seterammefjærer, motorventilfjærer og drivstoffinjektorklemmer. Disse delene må tåle ekstrem stress og temperatur, noe som krever at maskinen behandler høystrekkfaste legeringer som Inconel eller Chrome Silicon .

Elektronikk og medisinsk utstyr

Småskala CNC fjærformingsmaskins produsere mikrofjærer for smarttelefonkameramoduler og kirurgiske instrumenter. I denne skalaen er maskinens presisjon i håndtering av tråd så tynn som 0,1 mm er overordnet.

Endelig teknisk sammendrag

Avslutningsvis CNC fjærformingsmaskin representerer toppen av trådbehandlingsteknologi. Ved å kombinere kraftige servomotorer med sofistikert programvarekontroll, forvandler den en enkel trådspole til en kompleks mekanisk komponent. Dens evne til å utføre flere operasjoner – mating, retting, bøying, kveiling og skjæring – innenfor en enkelt automatisert syklus gjør den til en uunnværlig ressurs for enhver moderne fabrikk som sikter på høyhastighets og høy nøyaktig produksjon.
