Hva er en CNC-fjærmaskin?

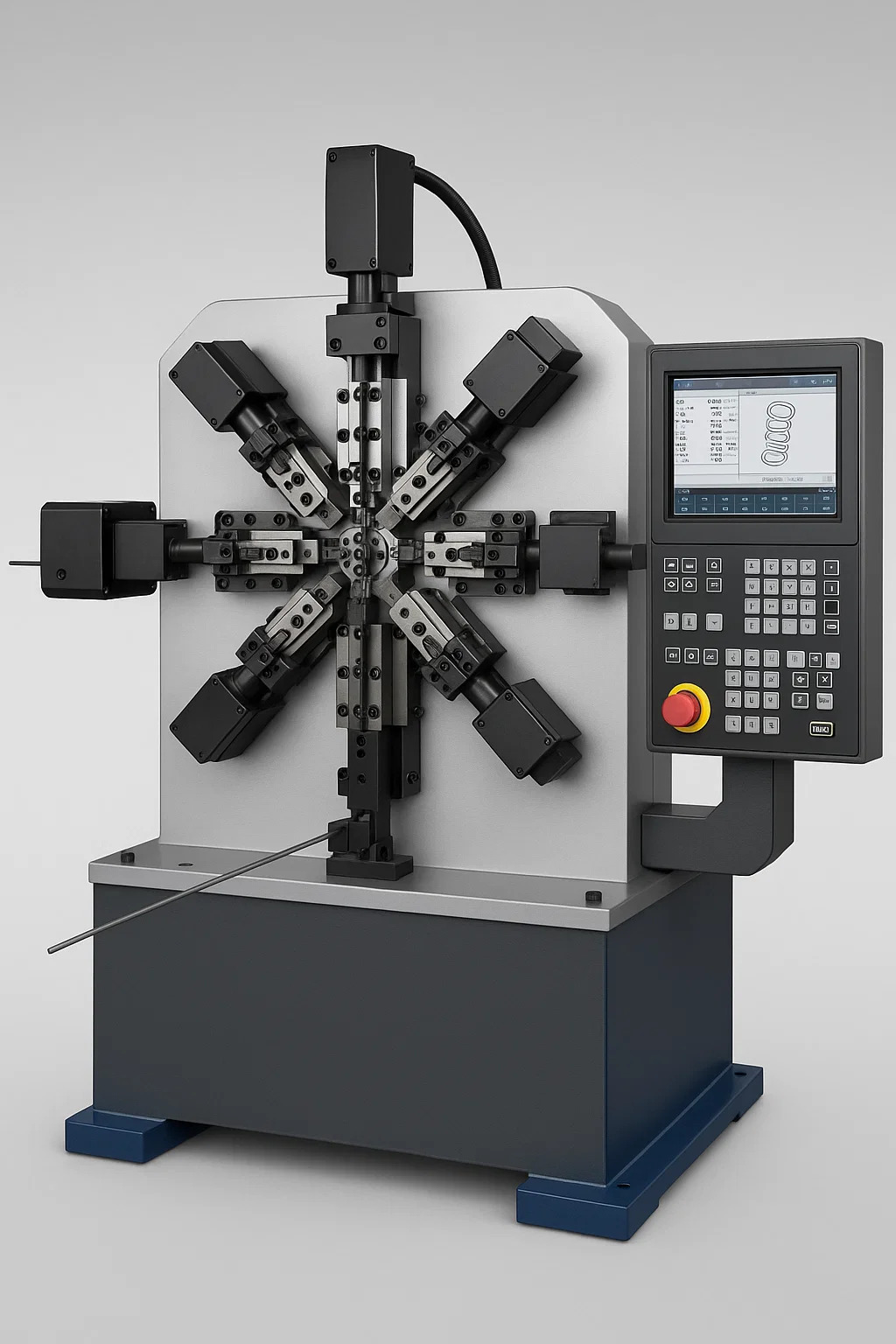

A CNC fjærmaskin er en datastyrt industrienhet designet for automatisert presisjonsproduksjon av fjærer og trådformer. Her er hvordan den fungerer og dens viktigste egenskaper:

●Computer Numerical Control (CNC) kjerne:

•I motsetning til mekaniske fjærmaskiner drevet av fysiske kam og gir, er en CNC-maskin helt avhengig av en dedikert datakontroller.
•Denne kontrolleren utfører programmerte instruksjoner for å styre alle maskinens bevegelser og handlinger med høy presisjon.

●Flerakset servomotordrift:

•Maskinens kritiske funksjoner drives av individuelle servomotorer, som hver kontrollerer en bestemt bevegelsesakse.

●Nøkkelakser inkluderer vanligvis:

•Trådmating: Skyver nøyaktig målte lengder av tråd inn i formingsområdet.
•Formingsverktøy (flere akser): Kontroller bevegelsen til flere bøyeverktøy (slider, fingre) rundt det sentrale formingspunktet.
•Klippverktøy: Driver bladet som klipper den ferdige delen fra ledningen.
•Valgfrie akser: Kan inkludere verktøy for kveiling av stigningskontroll, hjelpebøying eller endeforming (f.eks. flating).

●Digital programmering og oppsett:

•Produksjonen styres av et digitalt program opprettet offline eller direkte på maskinens kontrollpanel.
• Operatører legger inn spesifikasjoner for fjær-/trådform (tråddiameter, ytre dimensjoner, antall spoler, bøyningsvinkler, endeformer osv.) i spesialisert CAD/CAM-programvare som følger med maskinen.
•Programvaren konverterer disse spesifikasjonene til maskinkode (som G-kode) som kontrolleren forstår.

●Fysisk oppsett involverer først og fremst:

•Setter inn riktig trådspole.
•Installere de nødvendige formingsverktøyene (bøyefingre, dor, avskjæringsblad) i deres utpekte servodrevne stolper.
•Innføring av programmet i kontrolleren.

●Automatisk presisjonsformingssyklus:

•Trådmating: De servodrevne matevalsene skyver en nøyaktig lengde med rettet tråd inn i formingssonen.
•Koordinert verktøybevegelse: Basert på programmet aktiverer kontrolleren servomotorene for hver formingsverktøyakse uavhengig og samtidig. •Verktøy beveger seg i komplekse baner – glir, roterer, presser – for å bøye ledningen rundt dorene eller mot hverandre.
•Progressiv bøying: Flere bøyninger, spoler, løkker eller komplekse 3D-former dannes gradvis innenfor en enkelt syklus ettersom trådmatingene og verktøyene beveger seg.
•Cut-Off: Etter at den endelige formen er dannet, klipper det servodrevne avskjæringsverktøyet rent den ferdige delen fra den etterfølgende tråden.
•Ejection & Repeat: Den ferdige delen faller eller kastes ut, alle verktøy trekkes tilbake, og syklusen gjentas umiddelbart med høy hastighet.

● Kjernefordeler:

•Raske vekslinger: Bytte mellom ulike fjærutforminger tar minutter (lasting av nytt program, eventuelt bytte av verktøy) i stedet for timer/dager som kreves for mekaniske kamjusteringer.
•Komplekse geometrier: I stand til å produsere svært intrikate fjærer og trådformer med flere bøyninger, varierte spiralstigninger, komplekse endeformer og ekte 3D-former som er umulige på mekaniske maskiner.
•Høy presisjon og konsistens: Servokontroll og digital programmering sikrer repeterbarhet på mikronnivå for hver del.
•Fleksibilitet: Ideell for prototyping, små batcher, høyblandingsproduksjon og komplekse engangsdeler.
•Redusert ekspertiseavhengighet: Mindre avhengighet av høyt kvalifiserte "oppsettsmekanikere" sammenlignet med tuning av mekaniske kammaskiner; mer vekt på programmeringsferdigheter.

●Typisk utgang:

Alle standard fjærtyper (kompresjon, forlengelse, torsjon).
Komplekse spesialfjærer (f.eks. dobbel torsjon, koniske, tønneformede, miniatyriserte fjærer).
Sofistikerte ledningsformer (klemmer, braketter, koblinger, rammer, medisinske komponenter, elektroniske kontakter) som krever flere presise bøyninger i forskjellige plan.
