Hva er en fjærbøyemaskin? Hva er dets arbeidsprinsipp?

Hva er en fjærbøyemaskin? Et direkte svar

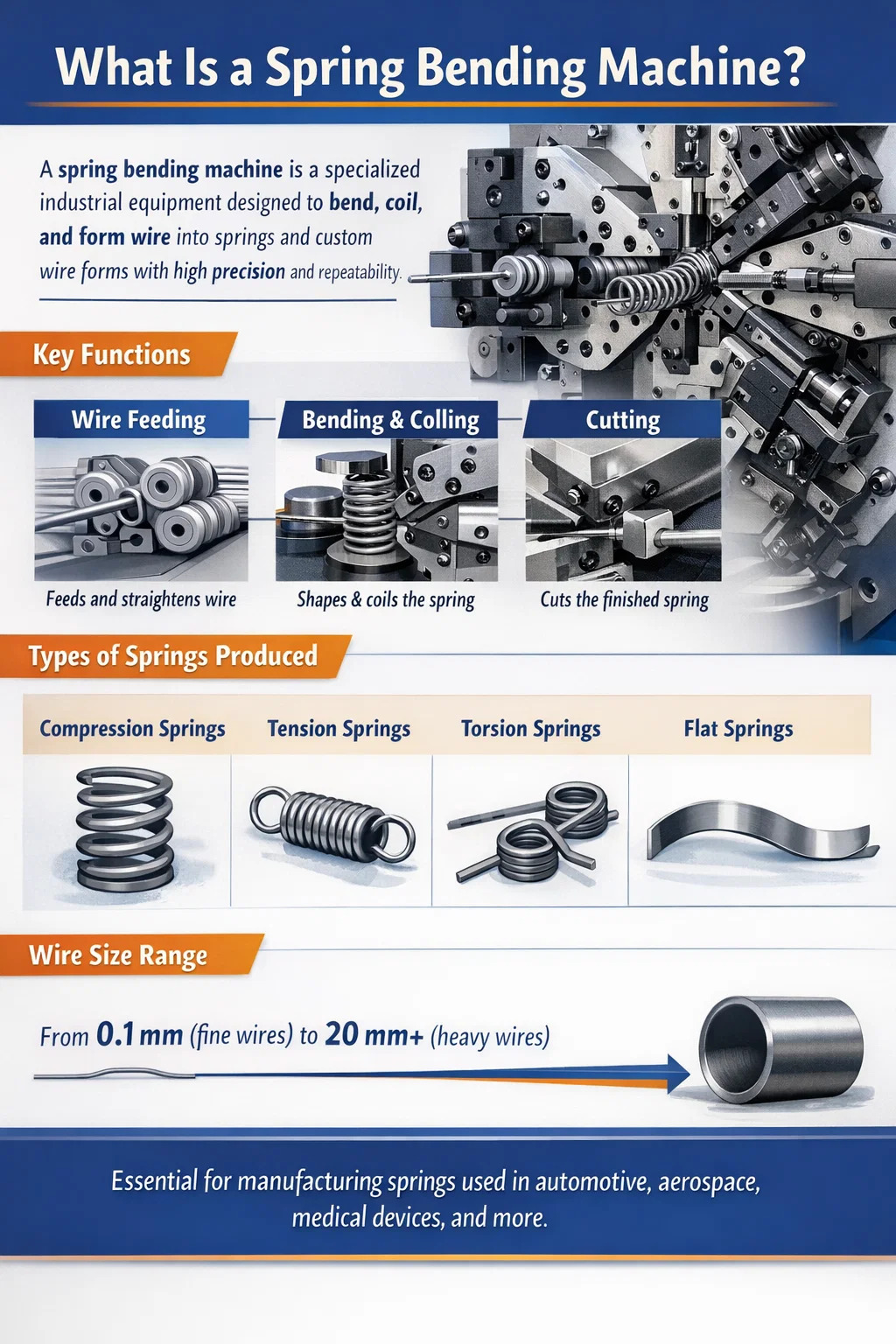

A fjærbøyemaskin er et spesialisert industrielt utstyr designet for å bøye, kveile og forme tråd- eller stripemateriale til fjærer og fjærlignende komponenter. Den kontrollerer formen, stigningen, diameteren og endekonfigurasjonen til hver fjær gjennom en kombinasjon av mate-, bøye- og kuttemekanismer. I motsetning til trådformingsmaskiner for generelle formål, er en fjærbøyemaskin optimalisert spesielt for å produsere trykkfjærer, strekkfjærer, torsjonsfjærer, flatfjærer og spesialformede trådformer med høy repeterbarhet og minimal manuell intervensjon.

Fjærbøyemaskiner håndterer tråddiametre som strekker seg fra så fine som 0,1 mm (for presisjon elektroniske fjærer) til så tykke som 20 mm eller mer (for tunge industrielle fjærer). I CNC-kontrollerte modeller kan en enkelt maskin lagre hundrevis av delprogrammer og bytte mellom fjærtyper på få minutter, noe som gjør den til en hjørnestein i moderne fjærproduksjon.

Den globale vårproduksjonsindustrien er betydelig. Fjærer brukes i praktisk talt alle mekaniske produkter - fra kulepenner og medisinsk utstyr til biloppheng og romfartsaktuatorer. Vårmarkedet ble verdsatt til over USD 24 milliarder i 2023 , og fjærbøyemaskiner er de primære produksjonsverktøyene bak denne produksjonen. Å forstå hva disse maskinene er og hvordan de fungerer er avgjørende for alle som er involvert i vårproduksjon, innkjøp eller ingeniørdesign.

Arbeidsprinsipp for en fjærbøyemaskin

Arbeidsprinsippet til en fjærbøyemaskin sentrerer seg om tre koordinerte handlinger: trådmating, kontrollert bøying og kutting . Disse tre funksjonene er nøyaktig timet og sekvensert for å produsere en komplett fjær i en enkelt kontinuerlig operasjon. Slik fungerer hver fase:

Trådmating

Tråd trekkes fra en spole (eller en rettet stangmater for tyngre wire) og føres gjennom en serie med rettevalser. Disse valsene fjerner den naturlige krumningen ("sett") fra trådspolen slik at tråden kommer inn i bøyesonen i en rett, konsistent linje. Retteenheten består vanligvis av to sett med ruller arrangert i 90 grader i forhold til hverandre - ett sett korrigerer det horisontale planet, det andre korrigerer det vertikale planet.

Etter oppretting griper et par servodrevne matevalser wiren og skyver den fremover med kontrollert hastighet og lengde. Matelengden bestemmer hvor hver bøy vil skje i forhold til den forrige, som direkte styrer fjærens stigning, kroppslengde og endegeometri. I CNC-fjærbøyemaskiner er mateservomotoren programmert til å levere presise trinn – noen ganger nøyaktig til ±0,01 mm per matetrinn .

Bøying og opprulling

Når tråden mates fremover, kommer den i kontakt med bøyeverktøy (også kalt bøyefingre, kveilstifter eller pitchverktøy) som avleder den til ønsket form. I spiralfjærproduksjon avbøyes tråden rundt et kveilpunkt (en herdet stålpinne eller dor) for å produsere den spiralformede spolen. Posisjonen til kveilpunktet i forhold til trådbanen bestemmer spolediameteren. Pitchverktøyet – plassert aksialt langs ledningen – kontrollerer avstanden mellom tilstøtende spoler.

Bøyeverktøyene er montert på sleider eller kammer drevet av servomotorer (i CNC-maskiner) eller mekaniske kammer (i maskiner av kamtype). I en CNC-fjærbøyemaskin kan hver bøyeakse programmeres uavhengig til å bevege seg til hvilken som helst posisjon når som helst under trådmatingssyklusen. Dette gjør at maskinen kan produsere fjærer med variabel stigning, tønneformede fjærer, koniske fjærer og komplekse 3D-trådformer – alt fra ett enkelt oppsett.

For torsjonsfjærer og andre ikke-spiralformer bruker bøyende fingre en presis vinkelbøy på bestemte punkter langs ledningen. Maskinen mater en innstilt lengde, bøyer i en programmert vinkel, mater igjen, bøyer igjen - gjentar til hele fjærgeometrien er fullført. Bøyevinkler kan styres til ±0,5 grader eller bedre på høykvalitets CNC-maskiner.

Kutting

Når den programmerte fjærgeometrien er fullført, kutter en skjæremekanisme ledningen for å skille den ferdige fjæren fra den innkommende ledningen. Kutteren er typisk et herdet stålblad drevet av en kam eller servoakse. Kuttet må være rent og gratfritt for å unngå funksjonsfeil - spesielt for trykkfjærer hvor endespolene må ligge flatt på en overflate. Noen maskiner inkluderer en dedikert endeformingsstasjon som sliper eller flater ut de kuttede endene etter kutting, og produserer lukkede og slipte ender som kreves for presisjonskompresjonsfjærer.

Tilbakespringskompensasjon

Et kritisk aspekt ved fjærbøyemaskinens arbeidsprinsipp er styring tilbakespring — den elastiske gjenopprettingen av tråden etter bøyning. Når en ledning bøyes, deformeres den både plastisk (permanent) og elastisk. Når bøyekraften frigjøres, vil den elastiske delen gjenopprette seg, noe som får ledningen til å springe tilbake delvis mot sin opprinnelige form. Hvis den ikke kompenseres, vil den ferdige fjæren ha en større diameter og en annen stigning enn programmert.

Tilbakespring avhenger av trådmaterialet (rustfritt stål fjærer tilbake mer enn bløtt stål), tråddiameter, tempereringstilstand og bøyeradius. CNC-fjærbøyemaskiner kompenserer for tilbakefjæring ved å overbøye – setter bøyeverktøyets posisjon utover det nominelle målet med en beregnet forskyvning. I avanserte maskiner justerer automatisk tilbakefjærmåling og kompensasjonssystemer verktøyposisjonene kontinuerlig basert på målte fjærdimensjoner fra de foregående delene.

Hovedtyper av fjærbøyemaskiner

Fjærbøyemaskiner er ikke en enkelt kategori. Det finnes flere forskjellige maskintyper, hver egnet til forskjellige fjærtyper, produksjonsvolum, wirestørrelser og kompleksitetsnivåer. Å velge riktig maskintype er like viktig som å programmere den riktig.

Cam-Type Spring Coiling Machine

Kveilemaskiner av kamtype er den tradisjonelle arbeidshesten for høyvolumsfjærproduksjon. Alle aksebevegelser drives av mekaniske kammer montert på en roterende kamaksel. Kammene er profilert for å produsere ønsket fjærgeometri, og endring av fjærdesign krever fysisk utskifting eller justering av kammene. Selv om oppsettet er tidkrevende, kjører kammaskiner med svært høye hastigheter - noen modeller kan produsere opptil 500 trykkfjærer per minutt — noe som gjør dem ideelle for massive produksjonsserier med en enkelt fjærdesign. De er robuste, pålitelige og relativt rimelige å vedlikeholde.

CNC Spring Coiling Machine

CNC (Computer Numerical Control) fjærspiralmaskiner erstatter mekaniske kammer med servomotorer på hver akse. Hver akse (spolediameter, stigning, mating, kutt) er uavhengig programmerbar gjennom en berøringsskjermkontroller. Bytte fra en fjærdesign til en annen oppnås ved å laste inn et annet program - ingen mekanisk omstilling er nødvendig. CNC kveilmaskiner har vanligvis 4 til 8 CNC-akser og kan produsere kompresjons-, forlengelses- og fjærer med variabel stigning. Produksjonshastigheter varierer fra 30 til 200 deler per minutt avhengig av fjærkompleksitet og tråddiameter.

CNC fjærbøyemaskin (flerakset wireformer)

Ofte kalt en CNC-trådbøyemaskin eller CNC-trådformer, er denne typen forskjellig fra kveilmaskiner ved at den kan bøye tråden i tre dimensjoner - ikke bare kveile den til en spiral. Med 8 til 16 eller flere CNC-akser , kan disse maskinene produsere komplekse 3D-trådformer som torsjonsfjærer med spesifikke armvinkler, wireklemmer, braketter, håndtak og tilpassede wiresammenstillinger. Tråden kan bøyes i alle retninger, roteres og formes til praktisk talt hvilken som helst form. Disse maskinene er den mest allsidige typen og er avgjørende for spesialtilpasset produksjon av fjær- og trådform.

Flat Spring Bending Machine

Bøyemaskiner for flatfjær (også kalt båndformingsmaskiner eller flattrådfjærmaskiner) er designet for å forme flattråd eller metallbånd til bladfjærer, flate spiralfjærer, klokkefjærer og stansede og formede flate fjærkomponenter. De mater flatt båndmateriale gjennom profilerte valser og bøyedyser som former båndet i horisontale og vertikale plan. Disse maskinene brukes mye i produksjonen av klokkefjærer, bladfjærklemmer til biler og elektriske kontaktfjærer.

Torsjonsfjærmaskin

Torsjonsfjærmaskiner er en spesialisert variant av CNC-fjærbøyemaskiner, optimalisert for å produsere torsjonsfjærer - fjærer som lagrer energi ved å vris i stedet for å komprimeres eller strekkes. De har dedikerte armbøyeverktøy som kan bøye fjærens ben/arm til nøyaktige vinkler (vanligvis 90°, 180° eller tilpassede vinkler). Kroppsspolen vikles først, deretter bøyes armene. Torsjonsfjærmaskiner må nøyaktig kontrollere benlengde, benvinkel og spiralretning (høyre eller venstre vikling).

Nøkkelkomponenter i en fjærbøyemaskin

Å forstå hva hver hovedkomponent gjør, hjelper operatørene med å sette opp maskinen riktig, feilsøke defekter og holde utstyret i god stand. Her er kjernekomponentene som finnes på de fleste fjærbøye- og kveilmaskiner:

• Trådspole og utbetalingssystem: Holder trådspolen og kontrollerer spenningen som tråden vikles ut ved. Riktig strekkkontroll forhindrer wire kinking, sammenfiltring og diameterinkonsekvens. Noen maskiner bruker drevne utbetalingssystemer for tunge trådspoler som veier opptil flere hundre kilo.
• Trådretting: Et sett med herdede stålruller (vanligvis 5 til 11 ruller i to vinkelrette plan) som fjerner spolesettet fra ledningen. Riktig justering av rettetangen er avgjørende - overretting introduserer arbeidsherding, mens underretting etterlater gjenværende krumning som forårsaker diameterinkonsekvens i den ferdige fjæren.
• Materuller: Servodrevne rillede ruller som griper og fører frem wiren med nøyaktig kontrollert hastighet og lengde. Sporprofilen må passe med tråddiameteren – feil sporstørrelse forårsaker glidning (inkonsekvent matelengde) eller tråddeformasjon (merker eller flater ut trådoverflaten).
• Kveilepunkt / bøyeverktøy: Herdede verktøystålstifter, fingre eller dor som avleder ledningen til ønsket form. I kveilmaskiner er kveilpunktet det primære verktøyet som setter spolediameteren. Disse verktøyene er utsatt for høy slitasje og må være laget av verktøystål eller karbid for lang levetid.
• Pitch-verktøy: Et bevegelig verktøy som kontrollerer den aksiale avstanden (stigningen) mellom spolene når fjæren dannes. På CNC-maskiner er stigningsverktøyet servodrevet og kan programmeres til å variere stigningen gjennom fjærkroppen – og produserer fjærer med variabel stigning som brukes i biloppheng og vibrasjonsisolasjonsapplikasjoner.
• Kutting Unit: Et kutterblad av herdet stål drevet av en kam eller servo som kutter ledningen etter at hver fjær er dannet. Kutteren må være skarp og riktig timet. En sløv kutter eller feiltidsskjæring gir grader, bøyde ender eller feil fri lengde.
• CNC-kontroller: Hjernen til maskinen. På moderne CNC fjærbøyemaskiner har kontrolleren et berøringsskjermgrensesnitt, grafisk fjærprogrammering, sanntids akseovervåking, automatisk tilbakefjæringskompensasjon og produksjonstellere. Kontrollere fra ledende produsenter som Wafios, Itaya og Lesjöfors integreres med fabrikkens MES-systemer og støtter Industry 4.0-tilkobling.
• Servo Drive System: Hver CNC-akse drives av en servomotor og drivforsterker. Servosystemer gir presis posisjonskontroll (vanligvis ±0,001 mm enkoderoppløsning ) og høy dynamisk respons — slik at maskinen kan utføre komplekse fleraksebevegelsesprofiler ved produksjonshastigheter.
• Maskinramme (base): En stiv støpejerns- eller stålbase som minimerer vibrasjoner under høyhastighetsdrift. Vibrasjoner i maskinrammen oversetter direkte til stigning og diameter inkonsistens i fjærene, så rammestivhet er en nøkkelfaktor for maskinkvalitet.

Typer fjærer produsert av fjærbøyemaskiner

Fjærbøyemaskiner kan produsere et bredt spekter av fjærtyper. Hver type har distinkte geometri, funksjon og produksjonskrav. Her er en detaljert oversikt over de vanligste fjærtypene og hvordan de lages:

Kompresjonsfjærer

Kompresjonsfjærer er spiralfjærer med åpen spiral som motstår trykk- (skyve) krefter. De er den mest produserte fjærtypen globalt, brukt i alt fra kulepenner til bilventiltog. De produseres ved å kveile tråden til en spiral med jevn stigning. Nøkkelparametere inkluderer fri lengde, spolediameter (OD og ID), tråddiameter, antall aktive spoler og endetype (åpen, lukket, åpen jord, lukket jord). Lukket og slipt ender krever en sekundær slipeoperasjon etter kveiling, hvor endespolene slipes flatt på en skive eller senterløs sliper for å gi en stabil sitteoverflate.

Forlengelsesfjærer

Forlengelsesfjærer er tettsveilede spiralfjærer som motstår strekkkrefter. De produseres på kveilmaskiner med en spesiell krokdannende stasjon som bøyer wireenden til en løkke eller krok for feste. Kroppsspolene er viklet med null stigning (spolene berører hverandre) for å skape innledende spenning - en forspenning som må overvinnes før fjæren begynner å forlenges. Vanlige kroktyper inkluderer maskinkroker, tyske kroker og krysskroker, hver dannet av spesifikke bøyeverktøysekvenser programmert inn i CNC-kontrolleren.

Torsjonsfjærer

Torsjonsfjærer lagrer rotasjonsenergi ved å være vridd. De består av en opprullet kropp med to utstående armer (ben). Fjæren utøver et dreiemoment proporsjonalt med vridningsvinkelen. De produseres på CNC-trådformingsmaskiner eller dedikerte torsjonsfjærmaskiner, hvor kroppen kveiles og deretter bøyes armene til spesifisert vinkel. Vanlige bruksområder inkluderer klesklyper, musefeller, garasjeportmotvektssystemer og presisjonsinstrumenter. Vinkelen mellom de to armene - "torsjonsvinkelen" - må holdes til ±1° eller tettere for presisjonsapplikasjoner.

Flat Springs og Leaf Springs

Flate fjærer er laget av flat wire eller metallstrimmel i stedet for rund wire. De inkluderer bladfjærer (som brukt i kjøretøyoppheng), klokke- og kraftfjærer (flate spiralfjærer viklet fra stripe), utkragende fjærer og elektriske kontaktfjærer. Flatfjærbøyemaskiner danner båndet gjennom profilerte valser og bøyedyser. Tykkelsestoleranser for presisjonsflatfjærer kan være så trange som ±0,01 mm , som krever både presist stripemateriale og en godt vedlikeholdt maskin.

Egendefinerte trådskjemaer

Utover klassiske fjærformer, kan CNC-fjærbøyemaskiner - spesielt fleraksede CNC-trådformere - produsere praktisk talt alle former fra tråd: klips, festeringer, braketter, håndtak, medisinske ledetråder, kjeveortopedisk ledninger og komplekse 3D-trådsammenstillinger. Disse delene lagrer kanskje ikke elastisk energi (så teknisk sett ikke fjærer), men produseres på fjærbøyemaskiner med samme arbeidsprinsipp for mate-bøy-kutt.

Trådmaterialer som brukes i fjærbøyemaskiner

Valget av trådmateriale påvirker fjærens ytelse, maskinoppsettet og den nødvendige tilbakefjæringskompensasjonen betydelig. Ulike materialer har forskjellige elastiske moduler, strekkstyrker og tilbakefjæringsegenskaper. Her er de vanligste trådmaterialene som behandles av fjærbøyemaskiner:

• Hardtrukket karbonståltråd (ASTM A227): Den vanligste og minst kostbare fjærtråden. Strekkstyrke varierer typisk med diameter 1 250–2 000 MPa . Brukes til generelle kompresjons- og forlengelsesfjærer i ikke-kritiske bruksområder.
• Musikkledning / pianotråd (ASTM A228): Høykarbonståltråd med høyeste strekkfasthet av vanlige fjærmaterialer, opp til 2800 MPa for fine diametre. Brukes der det er behov for høy styrke og god utmattelsestid. Standard for presisjonsinstrumenteringsfjærer.
• Rustfri ståltråd (ASTM A313, Type 302/304/316): Utmerket korrosjonsbestandighet, god ytelse ved forhøyede temperaturer. Strekkstyrke noe lavere enn musikktråd. Krever høyere tilbakefjæringskompensasjon - vanligvis 10–20 % mer overbøyning enn karbonstål. Brukes i matforedling, medisinske, marine og kjemiske applikasjoner.
• Tråd av krom-silisiumlegering (ASTM A401): Eksepsjonell styrke ved høye temperaturer og utmerket tretthetsbestandighet. Brukes til ventilfjærer i biler, som må fungere pålitelig ved motortemperaturer opp til 200°C og syklus milliarder av ganger over motorens levetid.
• Fosforbronsetråd: God elektrisk ledningsevne og korrosjonsmotstand. Brukes til elektriske kontaktfjærer, små instrumentfjærer og applikasjoner som krever ikke-magnetiske egenskaper.
• Titantråd: Meget høyt styrke-til-vekt-forhold, utmerket korrosjonsbestandighet. Dyrt og vanskelig å kveile. Brukes i romfart og høyytelses sportsutstyr der vektreduksjon er kritisk.
• Inconel og andre superlegeringer: Brukes til fjærer som må fungere ved ekstreme temperaturer (over 300°C) i gassturbiner, jetmotorer og industriovner. Disse materialene krever spesialisert verktøy og betydelig tilbakefjæringskompensasjon.

Fjærbøyingsprosessen: trinn for trinn

Å sette opp og betjene en fjærbøyemaskin på riktig måte krever en systematisk tilnærming. Her er den typiske sekvensen for å sette opp en CNC-fjærspiralmaskin for å produsere en ny trykkfjær:

1. Trådlasting: Monter trådspolen på utbetalingssystemet. Tre ledningen gjennom retteenheten, juster rulletrykket for å fjerne spolesettet uten å overarbeide ledningen.
2. Verktøyvalg og installasjon: Velg kveilpunktstørrelsen basert på målets indre diameter, og installer pitchverktøyet. For fintråd (under 1 mm) foretrekkes karbidverktøy for forlenget levetid.
3. Programinnlegg: Skriv inn fjærparametrene i CNC-kontrolleren: ledningsdiameter, materialtype, spole OD, fri lengde, antall totale og aktive spoler, stigning, endetype. Kontrolleren kan beregne innledende verktøyposisjoner automatisk basert på disse inngangene.
4. Første artikkelkjøring: Produser et lite parti med prøvefjærer (vanligvis 5–10 stykker). Mål spolens OD, fri lengde, stigning og endekonfigurasjon ved å bruke fjærspesifikt måleutstyr som et synsmålesystem eller manuell måling.
5. Fjæringsjustering: Sammenlign målte dimensjoner med mål. Juster viklingspunktets posisjon for å korrigere OD-fjæringen. Juster tonehøydeverktøyet for å korrigere tonehøyde. Kjør prøver på nytt og mål på nytt. Gjenta til alle dimensjoner er innenfor toleranse.
6. Produksjonsløp: Når første artikkelgodkjenning er oppnådd, kjør produksjonen. Overvåk fjærdimensjoner med jevne mellomrom – vanligvis hver 50.–100. deler – og bruk maskinens automatiske kompensasjonsfunksjoner for å opprettholde kvaliteten ettersom trådspolen tømmes (trådegenskapene kan variere litt langs spolens lengde).
7. Etterbehandling (hvis nødvendig): Send fjærer for endesliping (hvis lukkede ender er påkrevet), varmebehandling (avlastning for å stabilisere dimensjoner), kuleblending (for å forbedre utmattelseslevetiden), plettering (for korrosjonsbeskyttelse) eller belastningstesting (for å bekrefte at fjærhastigheten oppfyller spesifikasjonene).

Nøkkelfjærparametere og hvordan maskinen kontrollerer dem

Fjæringeniører og maskinoperatører må forstå forholdet mellom maskininnstillinger og fjærparametere. Her er hvordan de mest kritiske fjærdimensjonene styres på en CNC fjærbøyemaskin:

Fordeler med CNC-fjærbøyemaskiner fremfor manuelle maskiner

Skiftet fra manuelle og kam-type fjærmaskiner til fullstendig CNC fjærbøyemaskiner har vært en av de viktigste endringene i fjærproduksjon de siste 30 årene. Fordelene med CNC er overbevisende og godt dokumentert i produksjonsmiljøer:

• Rask omstilling: Å bytte fra en fjærdesign til en annen på en CNC-maskin tar minutter - bare last inn et nytt program, verifiser den første artikkelen og kjør. På en cam-type maskin kan omstillingen ta timer, da kammene må byttes fysisk og tidsbestemmes på nytt.
• Kompleks geometri: CNC-maskiner kan produsere fjærer med variabel stigning, koniske fjærer, tønneformede fjærer og 3D-trådformer som er fysisk umulige å produsere på mekaniske kammaskiner.
• Automatisk kompensasjon: CNC-kontrollere kan automatisk justere verktøyposisjoner basert på målte fjærdimensjoner, og kompensere for variasjoner i tråddiameter og tilbakefjæringsendringer over tid uten operatørintervensjon.
• Produksjonsdata: CNC-maskiner logger produksjonstall, syklustider, feilhendelser og kvalitetsdata som kan analyseres for prosessforbedring og sporbarhet.
• Ferdighetskrav: CNC-maskiner reduserer avhengigheten av svært dyktige manuelle operatører. Når et program er utviklet og verifisert, kan mindre erfarne operatører kjøre produksjon med redusert risiko for oppsettsfeil.
• Integrasjon: Moderne CNC-fjærbøyemaskiner kan integreres med automatiske spolevekslere, deletransportører, synsinspeksjonssystemer og robotpakkelinjer for helautomatiske produksjonsceller.

Vanlige defekter ved fjærbøyning og hvordan du retter dem

Selv godt oppsatte fjærbøyemaskiner produserer defekte deler når prosessforholdene avviker. Å gjenkjenne vanlige defekter og deres underliggende årsaker er avgjørende for å opprettholde kvaliteten:

• Spolediameter utenfor toleranse: Vanligvis forårsaket av tilbakefjæringsvariasjoner på grunn av endringer i trådmekaniske egenskaper (forskjellig trådbatch), temperaturendringer eller verktøyslitasje. Korriger ved å justere viklingspunktets posisjon eller oppdatere tilbakefjæringskompensasjonsverdien i CNC-programmet.
• Feil fri lengde: Forårsaket av matevalseglidning (slitte valser, feil klemkraft eller forurenset trådoverflate) eller feil programmatingslengde. Kontroller matevalsens tilstand og verifiser på nytt programverdier mot målt trådmating.
• Ujevn tonehøyde: Forårsaket av ustabilitet i pitchverktøyet, slitte pitchverktøylagre eller inkonsekvent trådretting. Inspiser og skift ut slitt pitch-verktøy. Kontroller trykket på retterullen.
• Grader på avkuttede ender: Forårsaket av et sløvt kutterblad eller feil kuttertiming. Bytt ut eller slip skjærebladet på nytt. Bekreft kuttertiming i CNC-programmet.
• Skader på ledningsoverflaten (riper, flate flekker): Forårsaket av feil størrelse på materullens spor, overdreven klemkraft eller forurenset ledning (skala, grus). Velg riktig rullespor for tråddiameteren. Sjekk innkommende ledningskvalitet. Rengjør ruller og føringer.
• Sammenfiltret eller knekket ledning: Forårsaket av overdreven utbetalingsspenning, overløp av trådspolen eller feil oppsett av rettetangen. Juster utbetalingsbremsspenningen. Kontroller og juster trykket på retterullen.

Ledende produsenter av fjærbøyemaskiner

Fjærbøyemaskinindustrien har et relativt lite antall veletablerte produsenter, de fleste basert i Europa og Asia. Her er noen av de mest anerkjente navnene i bransjen:

• Wafios (Tyskland): En av verdens mest anerkjente produsenter av fjær- og trådformingsmaskiner. Deres CNC-fjærkveilingsmaskiner og trådformingsmaskiner brukes i høypresisjonsindustrier over hele verden. Modeller som FUL-serien håndterer wire fra 0,1 mm til 20 mm.
• Itaya Engineering (Japan): Kjent for høyhastighets CNC-fjærspiralmaskiner med avanserte fleraksefunksjoner. Spesielt sterk på elektronikk- og presisjonsinstrumentfjærmarkedet.
• Reell Precision Manufacturing (USA): Spesialiserer seg på produksjonsutstyr for torsjonsfjær og trådform, mye brukt i medisinsk utstyr og elektronikkindustri.
• Asahi Seiki (Japan): En av de største produsentene av fjærspiralmaskiner globalt. Sterk tilstedeværelse i bilfjærmarkedet med høyhastighets cam-type og CNC-maskiner.
• NiceFon / Bamatec (Kina/Taiwan): Kostnadskonkurransedyktige CNC-fjærbøyemaskiner er mye brukt av fjærprodusenter i Asia og i økende grad i andre regioner. Tilbyr god verdi for standard fjærtyper.
• Simco Industries (USA): Kjent for kraftige fjærkveilingsmaskiner som er i stand til å håndtere wire med stor diameter for industri- og fjærproduksjon.

Maskinpriser varierer enormt etter kapasitet. En grunnleggende CNC-fjærkveilingsmaskin for standard trådstørrelser kan starte kl USD 30 000–80 000 , mens en avansert flerakset CNC-trådformingsmaskin fra en premium europeisk produsent kan overgå USD 300 000–500 000 når fullt verktøy og utstyrt med automatiske inspeksjonssystemer.

Industrielle anvendelser av fjærbøyemaskiner

Fjærer er blant de mest universelt brukte mekaniske komponentene. Fjærbøyemaskiner er direkte ansvarlige for å produsere fjærene som brukes på tvers av en ekstraordinær rekke bransjer og produkter:

• Bil: Ventilfjærer, spiralfjærer, setefjærer, returfjærer for bremser og clutcher, og dørlåsfjærer. Et enkelt personbil kan inneholde over 200 individuelle fjærer .
• Elektronikk og apparater: Kontaktfjærer i brytere, releer, kontakter og tastaturer. Batterikontaktfjærer. Presisjonsmikrofjærer i harddisker og optiske pickuper.
• Medisinsk utstyr: Stentleveringssystemfjærer, returfjærer for kirurgiske instrumenter, medisinske implantatfjærer, ortopediske enhetsfjærer og medikamentleveringsfjærer. Disse krever ekstrem renslighet og bruker ofte rustfritt stål eller titantråd.
• Luftfart og forsvar: Aktuatorfjærer, sikkerhetsmekanismefjærer, ejektorsetefjærer og flyfestefjærer. Disse må oppfylle strenge materialsporbarhets- og teststandarder.
• Forbrukerprodukter: Innermadrasser, møbelmekanismer, penner, lightere, leker og sportsutstyr. Madrassfjærproduksjon alene er et enormt marked, med innerfjærmadrasser som inneholder hundrevis av individuelle fjærer.
• Industrielle maskiner: Dysefjærer, vibrasjonsisolasjonsfjærer, sikkerhetsventilfjærer og clutchfjærer i industrielt utstyr. Disse krever ofte tung ledning og høy lastekapasitet.

Sikkerhetshensyn for drift av fjærbøyemaskin

Fjærbøyemaskiner involverer høyhastighets roterende og frem- og tilbakegående deler, høyspenttråd og skarpe skjæreverktøy. Riktig sikkerhetspraksis beskytter operatører og opprettholder maskinens pålitelighet:

• Farer for ledningsspenning: Tråd under spenning kan knekke eller piske farlig hvis utbetalingssystemet mister kontrollen. Bruk alltid riktige utbetalingsspenningskontroller og bruk øyevern når du trer eller håndterer wire.
• Flyvende fjærer: Formede fjærer kan skytes ut med høy hastighet fra kveilsonen. Maskiner må ha passende vern og oppsamlingsrenner. Grip aldri inn i opprullingsområdet under drift.
• Skarpe ledningsender: Avkuttede trådender er ekstremt skarpe. Bruk riktige hansker når du håndterer wire og ferdige fjærer. Trådendedeksler eller avgrading bør utføres på deler som håndteres ofte av sluttbrukere.
• Maskinbeskyttelse: Alle roterende komponenter (materuller, kammer, drivremmer) må være forsvarlig beskyttet i henhold til lokale maskinsikkerhetsforskrifter (OSHA 1910.212 i USA; Maskindirektiv 2006/42/EC i Europa).
• Nødstopp: Alle fjærbøyemaskiner skal ha en lett tilgjengelig nødstoppknapp som umiddelbart stopper all maskinbevegelse. CNC-maskiner bør ha en sikkerhetsklassifisert nødstoppkrets som oppfyller stoppkravene i kategori 0 eller kategori 1 i henhold til EN 60204-1.
• Lockout/tagout (LOTO): Før ethvert verktøyskifte, vedlikehold eller justering inne i maskinen, må strømmen låses ute og verifiseres frakoblet. Dette er et obligatorisk OSHA-krav og en grunnleggende sikkerhetspraksis.
