Hva er en fjærformingsmaskin? Hva er dets arbeidsprinsipp?

Definisjon og formål med en fjærformingsmaskin

A fjærformingsmaskin er en spesialisert CNC (Computer Numerical Control) industriell enhet designet for å bøye, spole og forme metalltråd til komplekse 2D- eller 3D-geometrier. I motsetning til grunnleggende kveilmaskiner som primært produserer standard sylindriske fjærer, bruker en fjærformingsmaskin flere uavhengige akser – ofte fra 3 til 12 eller mer – for å lage intrikate ledningsformer, torsjonsfjærer og batterikontakter med ekstrem presisjon.

Hovedmålet med denne maskinen er å automatisere produksjonen av trådbaserte komponenter, og sikre at hver enhet som produseres er identisk innenfor toleranser så stramme som /- 0,01 mm . Dette gjør det til et viktig verktøy i produksjonssektorer med høyt volum som bilindustrien og industrien for medisinsk utstyr.

Kjernearbeidsprinsippet for fjærforming

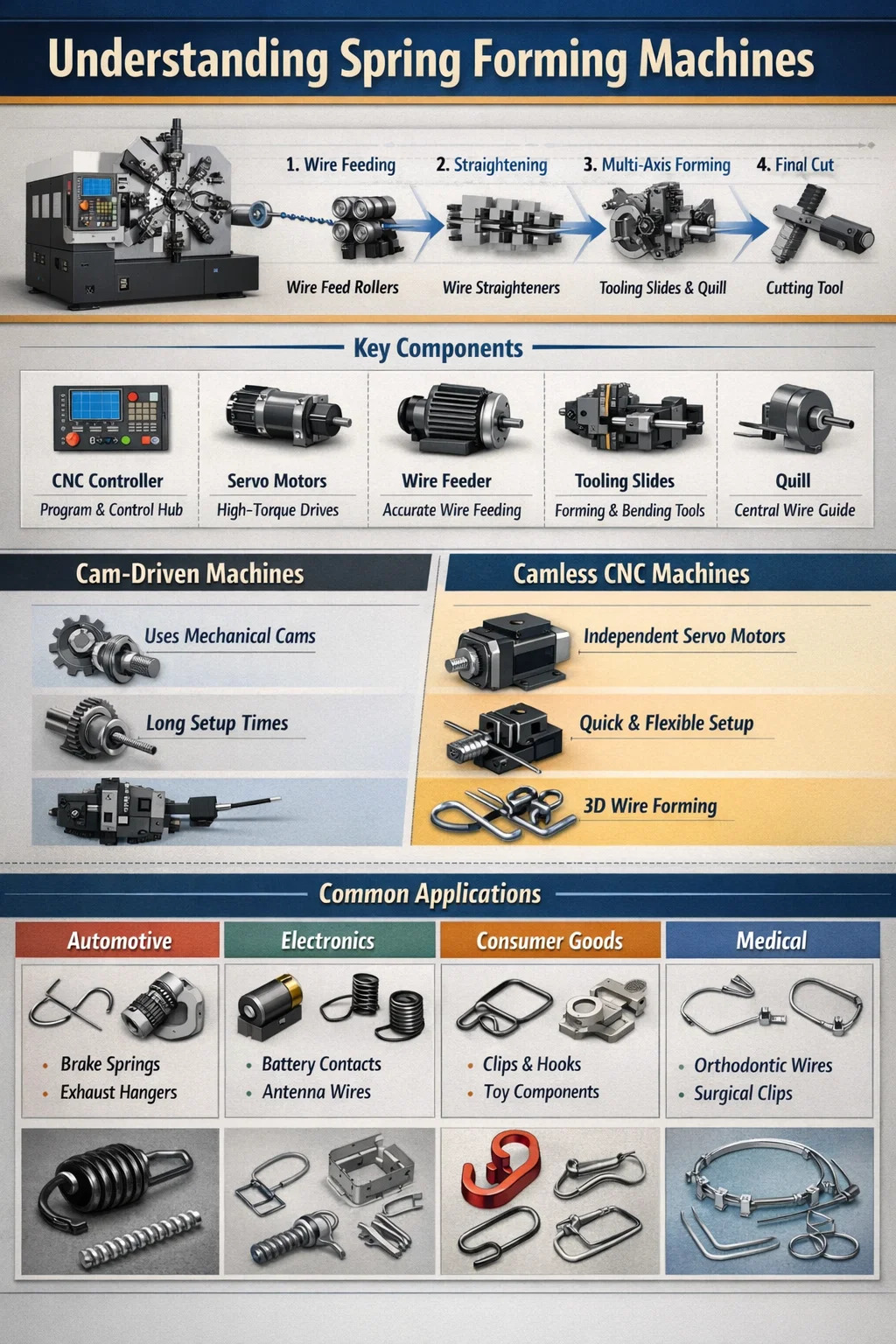

Det grunnleggende arbeidsprinsippet til en fjærformingsmaskin er avhengig av synkronisert bevegelse av et trådmatingssystem og en serie verktøysleider. Prosessen følger en logisk sekvens kontrollert av en sentral datamaskin:

1. Trådmating: Et sett med motoriserte ruller trekker metalltråd fra en decoiler. CNC-systemet kontrollerer den nøyaktige lengden på tråden som skyves inn i formingsområdet.
2. Retting: Før den når verktøyene, passerer ledningen gjennom en rekke horisontale og vertikale ruller for å fjerne eventuell "spoleminne" eller krumning, og sikrer at ledningen er helt rett.
3. Flerakset forming: Når ledningen kommer ut av en sentral fjærpenn, beveger forskjellige "slider" eller verktøyholdere seg innover. Hvert lysbilde kan utstyres med forskjellige verktøy (bøye-, kveilings- eller løkkepinner) som slår eller presser ledningen i bestemte vinkler.
4. Final Cut: Når den komplekse formen er oppnådd, klipper et dedikert skjæreverktøy tråden for å fullføre delen.

Nøkkelkomponenter og deres funksjoner

For å oppnå høyhastighetsproduksjon - noen ganger overskridende 100 stykker per minutt – Flere interne komponenter må fungere i perfekt harmoni.

Avanserte funksjoner: Camless vs Kamdrevne maskiner

Å forstå forskjellen i hvordan disse maskinene fungerer er avgjørende for å velge riktig utstyr for spesifikke produksjonsbehov.

Cam-Driven Machines

Tradisjonelle maskiner bruker en sentral kamaksel for å drive alle bevegelser. Selv om de er pålitelige for enkle fjærer, krever de betydelig manuell oppsetttid (ofte 2–4 timer) for å bytte en mekanisk kam hver gang en ny deldesign introduseres.

Camless CNC-maskiner

Moderne kamløse fjærformingsmaskiner bruk uavhengige servomotorer for hver verktøyslide. Dette gir rom for øyeblikkelige justeringer via programvare. Viktige fordeler inkluderer:

• Raskere oppsetttider, ofte redusert med 50 % til 70 % .
• Evnen til å flytte verktøy i ikke-lineære baner for komplekse 3D-trådformer.
• Synkronisering med roterende trådsystemer, slik at selve tråden kan rotere 360 ​​grader under formingsprosessen.

Praktiske eksempler og anvendelser

En fjærformingsmaskin er allsidig nok til å håndtere alt fra materialer 0,1 mm til 8,0 mm i diameter, inkludert rustfritt stål, karbonstål og kobberlegeringer.

Vanlig produserte deler:

• Bil: Bremsefjærer, eksosrørhengere og ledninger til seterammen.
• Elektronikk: Batterikontakter, antenneledninger og mikrobrytere.
• Forbruksvarer: Spesialiserte kroker, klips for kjøkkenutstyr og komplekse leketøyskomponenter.
• Medisinsk: Ortodontiske ledninger og presisjonskirurgiske verktøykomponenter.
