Hva er en fjærslipemaskin? Hva er dets arbeidsprinsipp?

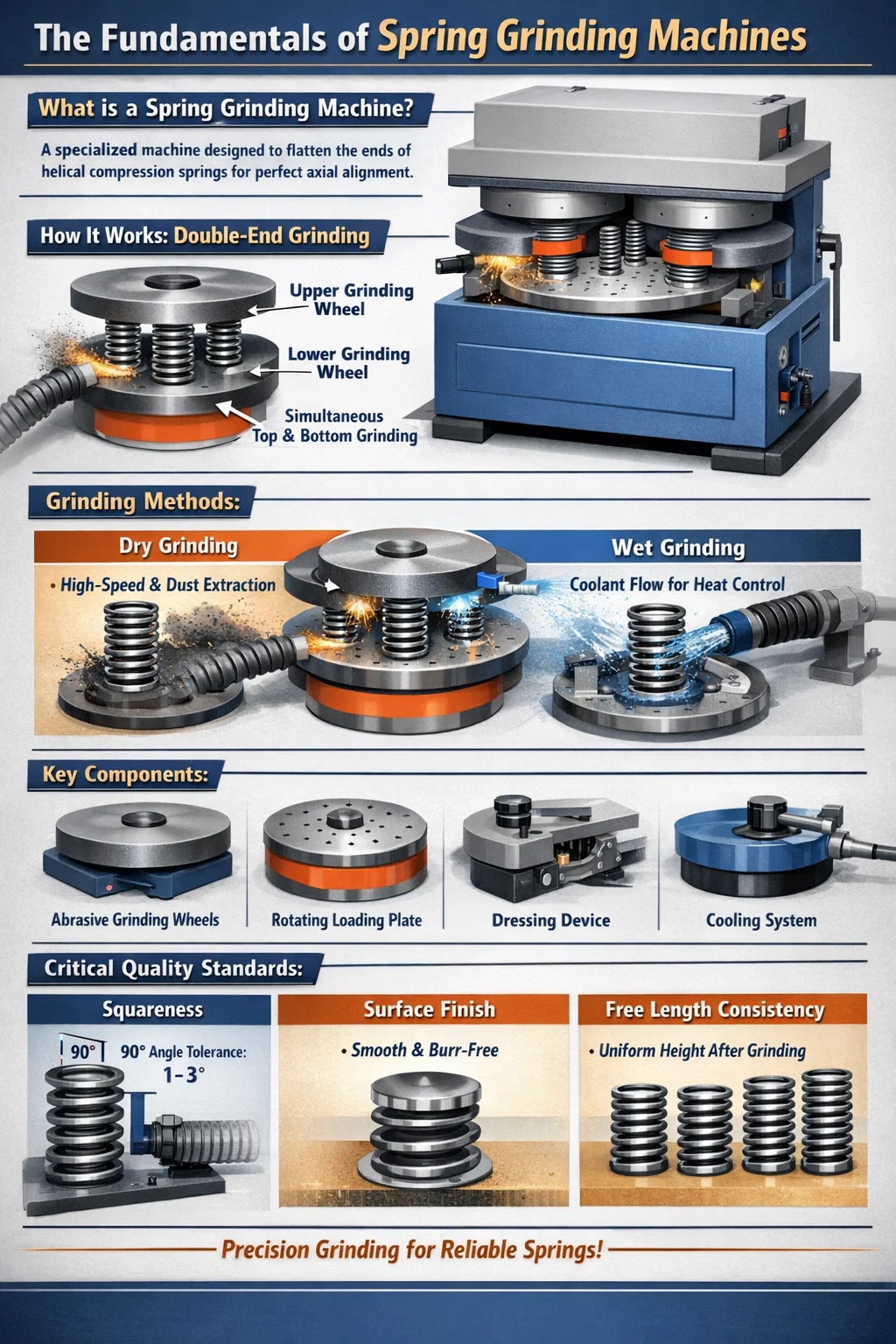

Definisjon og essensiell hensikt med en fjærslipemaskin

A fjærslipemaskin er et spesialisert industrielt slipeverktøy designet spesielt for å flate ut endene av spiralformede trykkfjærer. I produksjonsverdenen har fjærer som kommer ut av en kveilmaskin ofte "åpne" eller ujevne ender. Uten sliping kan disse fjærene ikke stå perfekt vertikalt eller fordele vekten jevnt når de er komprimert. Den fjærslipemaskin fjerner overflødig materiale fra topp- og bunnspolene for å skape en flat, vinkelrett overflate.

Ved å kvadrere endene sørger maskinen for at fjæren oppnår maksimal lastaksialitet og stabilitet. Denne prosessen er kritisk for høyytelsesapplikasjoner som bilventilfjærer, drivstoffinnsprøytningsfjærer og kraftige industrielle maskinerikomponenter der et avvik på jevnt 0,5 grader i vertikalitet kan føre til mekanisk feil eller ujevn slitasje.

Arbeidsprinsippet for fjærende sliping

Det grunnleggende arbeidsprinsippet til en fjærslipemaskin involverer den relative bevegelsen mellom fjæren og to høyhastighets roterende slipehjul. De fleste moderne maskiner bruker en dobbeltsidig sliping tilnærming, noe som betyr at både toppen og bunnen av fjæren behandles samtidig.

Fôrings- og lastemekanismen

Fjærer er lastet inn i en sirkulær roterende enhet kjent som lasteplate eller matedisk. Denne platen inneholder flere hull eller inventar designet for å holde fjærene sikkert i vertikal posisjon. Når lasteplaten roterer, fører den fjærene inn i slipesonen som ligger mellom øvre og nedre slipehjul.

Fjerning av slipende materiale

Slipeskivene er plassert i en bestemt avstand fra hverandre, tilsvarende den ønskede endelige frie lengden på fjæren. Når fjæren passerer mellom de roterende hjulene, barberer de slipende overflatene av tuppen av ledningen i begge ender. Friksjonen genererer betydelig varme, så hastigheten på lasteplaten og hjulets korn må være perfekt kalibrert for å unngå termisk skade eller "brenning" av fjærstålet.

Sekvensiell vs. kontinuerlig sliping

Noen maskiner bruker en "pass-through"-metode der fjærer beveger seg kontinuerlig gjennom hjulene, mens andre bruker en "in-feed"-metode. I innmatingssystemet beveger hjulene seg vertikalt mot fjærene mens lasteplaten forblir i en fast posisjon, noe som gir ekstremt presis kontroll over slipetrykk og materialfjerningshastighet.

Nøkkeltekniske komponenter i en fjærslipemaskin

Effektiviteten til fjærslipemaskin avhenger av flere slitesterke komponenter som må håndtere intens mekanisk påkjenning og varme.

Typer slipemetoder: tørr vs. våt

Avhengig av materialet til fjæren og den nødvendige presisjonen, velger ingeniører mellom to primære operasjonsmetoder for fjærslipemaskin .

Tørrsliping

Tørrsliping er den vanligste metoden for standard karbonstålfjærer. Den er avhengig av et høyt volum støvavsugssystem for å fjerne metallspon og slipende partikler. Selv om den er effektiv for høyhastighetsproduksjon, kan tørrsliping føre til overdreven varmeoppbygging hvis matehastigheten er for aggressiv, og potensielt endre fjærens temperering.

Våtsliping

Våtsliping innebærer kontinuerlig påføring av et kjølemiddel (vannløselig olje eller syntetisk væske) direkte på slipegrensesnittet. Denne metoden brukes til rustfritt stål eller varmefølsomme legeringer. Kjølevæsken hindrer ledningen i å nå kritiske temperaturer, sikrer en jevnere overflatefinish og forlenger slipeskivens levetid.

Driftsstandarder og kvalitetskontroll

A fjærslipemaskin må vedlikeholdes omhyggelig for å sikre kvaliteten på sluttproduktet. Produsenter fokuserer på tre hovedverdier under slipeprosessen:

• Firkantethet: Vinkelen mellom bakkeenden og fjæraksen bør være så nær 90 grader som mulig. Standard industriell toleranse er vanligvis innenfor 1 til 3 grader .
• Overflatefinish: Grunnområdet skal være glatt og fri for grader. Rue overflater kan forårsake friksjon mot fjærens sete, noe som fører til for tidlig slitasje.
• Fri lengde konsistens: Etter sliping må alle fjærer i en batch ha en jevn høyde. Moderne CNC fjærslipemaskins bruk elektroniske prober for å måle høyden på fjæren under prosessen og juster hjulposisjonen automatisk.

Viktigheten av hjuldressing

Over tid har slipeskivene til en fjærslipemaskin blir "tilstoppet" med metallpartikler eller mister sin helt flate profil. Dette fenomenet er kjent som "glasering". For å løse dette er maskinen utstyrt med en dressing enhet . Denne enheten bruker et hardere materiale for å skrape av et tynt lag av hjulet, eksponere ferske slipekorn og sikre at hjulflaten forblir parallelt med lasteplaten. Vanlig påkledning er forskjellen mellom en fjær av høy kvalitet og en som blir avvist under inspeksjon.
