Hva er en vårtempereringsovn? Hva er dets arbeidsprinsipp?

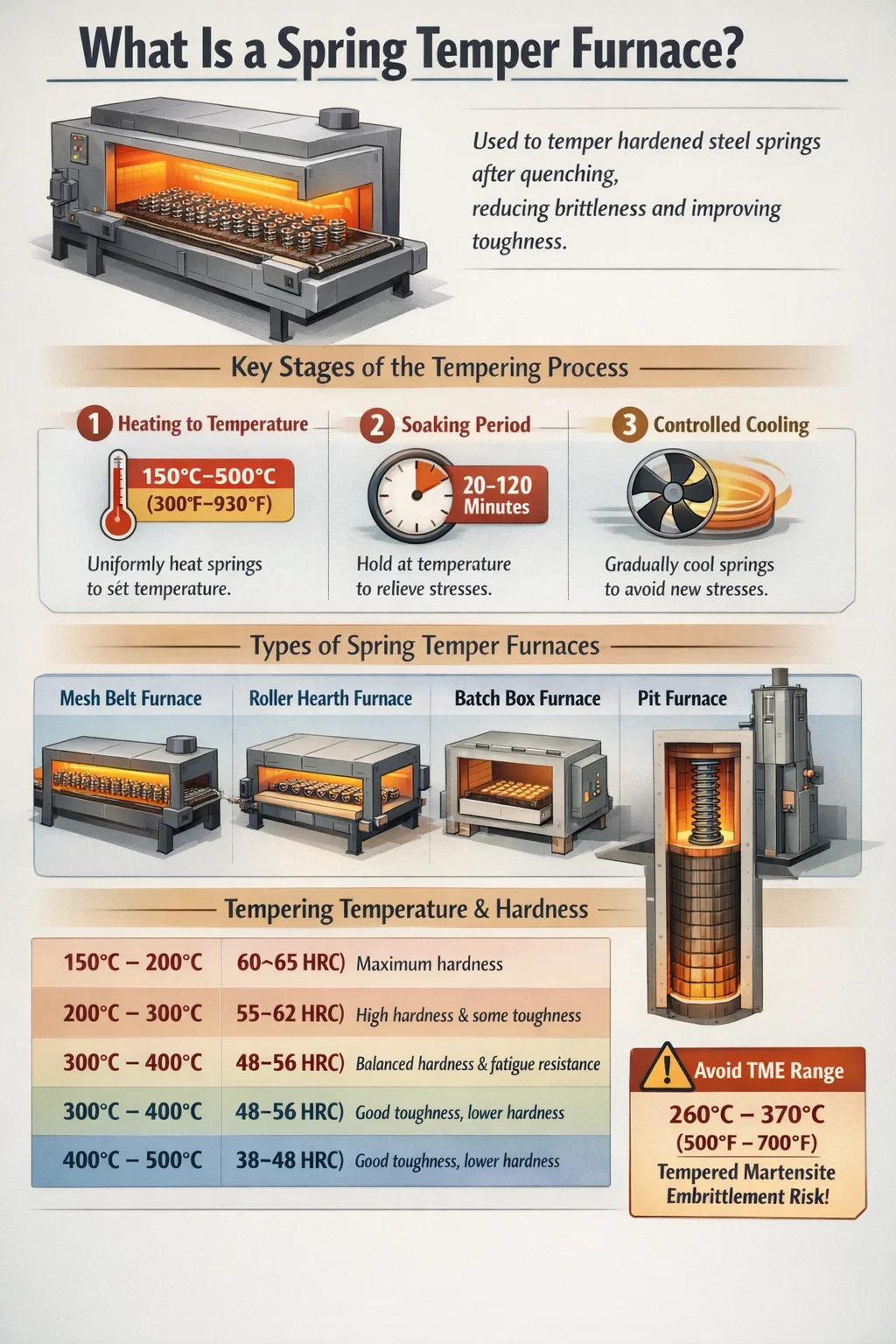

Hva er en Spring Temper ovn ?

En fjærtemperaturovn er en type industriell varmebehandlingsovn spesielt designet feller å temperere stålfjærer etter herding. Dens primære jobb er å varme opp herdet fjærstål til en kontrollert temperatur - vanligvis mellom 150 °C og 500 °C (300 °F til 930 °F) — hold den der i en definert periode, og la den deretter avkjøles på en kontrollert måte. Denne prosessen lindrer indre spenninger som introduseres under bråkjøling og herding, justerer hardheten til et spesifisert område, og gjenoppretter en grad av seighet og elastisitet som ellers ville vært fraværende i en fullstendig herdet fjær.

Uten herding er en herdet fjær sprø og utsatt for plutselige brudd under belastning. Fjærtemperaturovnen er det som forvandler en hard, men skjør komponent til en slitesterk, bærende, tretthetsbestandig del som er i stand til å yte pålitelig gjennom millioner av kompresjons- eller forlengelsessykluser.

I produksjonsmiljøer finnes fjærherdende ovner på tvers av bilproduksjon, romfart, produksjon av presisjonsinstrumenter og tunge maskiner. De kommer i flere konfigurasjoner - mesh-belte kontinuerlige ovner, valseovner, batch-boksovner og gropovner - hver egnet til forskjellige fjærgeometrier, produksjonsvolumer og legeringsspesifikasjoner.

Arbeidsprinsippet for en vårtempereringsovn

Arbeidsprinsippet til en ovn med fjærtemperatur sentrerer seg om nøyaktig termisk sykling. Etter at stålfjærer er herdet - typisk ved austenitisering ved temperaturer over 800 °C (1470 °F) og deretter hurtig bråkjøling i olje, vann eller polymer - den dannede martensittiske mikrostrukturen er ekstremt hard, men svært stresset og sprø. Tempering i en vårtempereringsovn løser dette ved å utløse en sekvens av faststoffmetallurgiske reaksjoner.

Trinn 1: Oppvarming til tempereringstemperatur

Ovnen varmer opp fjærbelastningen jevnt til ønsket tempereringstemperatur. Ensartethet er kritisk - en temperaturforskjell på jevn ±10°C på tvers av lasten kan produsere inkonsekvente hardhetsverdier. Høykvalitets fjærtemperaturovner bruker flere uavhengig kontrollerte varmesoner, tvungne konveksjonsvifter og varmeelementer med høy tetthet eller strålerør for å oppnå jevn temperatur innenfor ±5 °C over arbeidskammeret.

Trinn 2: Bløtlegging — Holde ved temperatur

Når måltemperaturen er nådd gjennom hele vårens tverrsnitt, opprettholder ovnen denne temperaturen i bløtleggingsperioden. Bløtlegging lar karbonatomer fanget i martensittgitteret begynne å diffundere og danne karbidutfellinger. Denne karbidutfellingen er det som lindrer gitterbelastningen, reduserer sprøhet og gjenoppretter duktiliteten. Bløtleggingstidene varierer avhengig av seksjonstykkelse og fjærstørrelse - små trådfjærer trenger kanskje bare 20 til 30 minutter , mens tunge spiralfjærer eller torsjonsstenger kan kreve 60 til 120 minutter eller mer.

Trinn 3: Kontrollert kjøling

Etter bløtlegging avkjøles fjærene - enten ved luftkjøling inne i ovnen, ved en kontrollert atmosfærekjølende vestibyle eller ved fjerning til omgivelsesluft. Avkjølingshastigheten etter herding er generelt mindre kritisk enn under herding, men må likevel styres. Rask avkjøling fra tempereringstemperaturen kan gjeninnføre overflatespenninger, så de fleste fjærtemperaturovner tillater gradvis avkjøling, spesielt for større fjærtverrsnitt.

Atmosfærekontroll under temperering

Mange fjærtemperaturovner opererer under en kontrollert atmosfære - typisk nitrogen, endoterm gass eller en nitrogen-metanolblanding - for å forhindre overflateoksidasjon og avkarbonisering under tempereringssyklusen. Overflateoksidasjon kan forringe utmattelseslevetiden og korrosjonsbestandigheten, to egenskaper som er avgjørende i fjærapplikasjoner. Ovner med beskyttende atmosfære gir kompleksitet og kostnad, men er standardutstyr i presisjonsfjærproduksjon for ventilfjærer til biler, landingsutstyrsfjærer for fly og kirurgiske instrumentfjærer.

Tempereringstemperatur og dens effekt på fjæregenskaper

Tempereringstemperaturen valgt i en fjærtempereringsovn bestemmer direkte de endelige mekaniske egenskapene til den ferdige fjæren. Dette er ikke en mindre justering - en forskjell på 50°C i tempereringstemperatur kan endre hardheten med 3 til 6 HRC-punkter og dramatisk endre strekkstyrke og forlengelsesverdier.

En kritisk sone å unngå er temperert martensitt sprøhet (TME) rekkevidde , vanligvis mellom 260 °C og 370 °C (500 °F til 700 °F) . Herding innenfor dette området kan faktisk redusere seigheten i stedet for å forbedre den, et fenomen forårsaket av utfelling av karbider ved tidligere austenittkorngrenser. Ansvarlige ovnsoperatører med vårtemperering designer tempereringssyklusene sine for å enten holde seg under eller overskride dette området i stedet for å dvele i det. Dette er en grunn til at spesifikasjoner for ventilfjærer for biler ofte spesifiserer temperering ved eller over 380°C til 420°C.

Typer vårtempereringsovner og deres konfigurasjoner

Fjærindustrien bruker flere forskjellige ovnskonfigurasjoner for fjærtemperingsprosessen. Hver har tekniske fordeler som gjør den bedre egnet til spesifikke fjærtyper, produksjonsvolumer eller legeringssystemer.

Mesh Belt Kontinuerlig Tempering Ovn

Mesh-belteovnen er den vanligste konfigurasjonen i høyvolumsfjærproduksjon. Fjærer er lastet på et nettbelte av rustfritt stål som bærer dem kontinuerlig gjennom varme-, bløtleggings- og kjølingssonene. Produksjonsrater kan nå 500 til 2000 kg/time avhengig av ovnens lengde og bredde. Beltehastigheter og sonetemperaturer kan justeres uavhengig, noe som gir presis kontroll over bløtleggingstid og temperaturprofil. Mesh-belteovner er ideelle for små til mellomstore spiralfjærer, trådformede fjærer og flate fjærer. Hovedbegrensningen er at overdimensjonerte eller tunge fjærer kan deformere beltet over tid.

Roller Hearth Tempereringsovn

Rulleovner bruker vannkjølte eller legeringsruller for å føre fjærer gjennom ovnen på brett eller inventar. De håndterer tyngre belastninger enn nettingbeltesystemer, har plass til større fjærenheter og tillater mer presis atmosfærekontroll. Disse ovnene er vanlige for herding av bilopphengsspoler, stabilisatorstenger og torsjonsfjærer. Arbeidstemperaturer varierer fra omgivelsestemperatur opp til 700 °C (1290 °F) i de fleste ildsteddesign, med svært tett temperaturensartethet – typisk ±4°C – oppnåelig i moderne systemer.

Batch Box Tempering Ovn

Batchovner belastes med en fast ladning av fjærer, bringes til temperatur, bløtlegges og tømmes deretter. De tilbyr maksimal fleksibilitet - den samme ovnen kan behandle et bredt utvalg av fjærstørrelser og spesifikasjoner på forskjellige skift. Dette gjør dem populære i jobbbutikker og produksjonsmiljøer med middels volum. Avveiningen er lavere gjennomstrømning og behovet for en termisk bløtleggingsperiode lang nok til å sikre jevn temperatur gjennom hele batchen. En godt utformet batch-boksovn som brukes til vårtempering vil typisk ha tvungen resirkulasjonsvifter for å sikre jevn temperatur innenfor ±5°C selv når den er lastet med en tett ladning.

Gropovn for lange fjærer og torsjonsstenger

For lange fjærer, torsjonsstenger eller bladfjærbunter som ikke enkelt kan legges flatt, gir vertikale gropovner en praktisk løsning. Fjæren eller fjærenheten er opphengt vertikalt i ovnskammeret. Dette forhindrer forvrengning fra tyngdekraften, noe som er en reell bekymring når du temper lange stenger eller flerbladsfjærpakker. Gropovner for vårtempering er vanligvis gassfyrte og kan nå dybder på 2 til 6 meter , med plass til svært lange komponenter i et kompakt overflatefotavtrykk.

Saltbad-tempereringsovn

Saltbad-temperingsovner bruker smeltet nitrat eller kloridsalter som oppvarmingsmedium. Fjærene er nedsenket i det flytende saltbadet, som gir ekstremt rask og jevn varmeoverføring — langt raskere enn luftkonveksjon. Dette resulterer i svært korte syklustider og utmerket temperaturkonsistens. Saltbadovner er spesielt verdsatt for herding av presisjonsfjærer der det kreves tette hardhetstoleranser (±1 HRC). De viktigste driftsutfordringene er håndtering av saltforurensning, røykutvinning og farepotensialet til smeltede salter ved driftstemperaturer på 160 °C til 550 °C.

Nøkkelkomponenter i en fjærtempereringsovn

Å forstå hva som er inne i en vårtemperert ovn forklarer hvorfor noen ovner gir bedre resultater enn andre. Hver komponent bidrar til temperaturensartethet, atmosfæreintegritet og repeterbarhet som bestemmer den endelige fjærkvaliteten.

• Varmeelementer: Motstandsvarmeelementer (silisiumkarbid, molybdendisilicid eller metalliske legeringselementer) eller strålerør (i atmosfæreovner) gir varmetilførselen. Elementarrangement og tetthet påvirker direkte temperaturensartethet over arbeidskammeret.
• Tvunget konveksjonsvifter: Resirkulasjonsvifter - ofte drevet av motorer vurdert fra 0,75 kW til 7,5 kW - skyver oppvarmet luft eller atmosfæregass over fjærbelastningen kontinuerlig. Dette er den viktigste enkeltfaktoren for jevn temperatur i batch- og kontinuerlige ovner som opererer under 700°C.
• Temperaturkontrollere og termoelementer: Flere Type K- eller Type N-termoelementer fordelt over ovnssonene leverer data til PID-kontrollere eller programmerbare logiske kontroller (PLC). Moderne vårtempererte ovner logger temperaturdata kontinuerlig og kan utføre multi-rampe, multi-soak-programmer automatisk.
• Isolasjon: Keramisk fiberisolasjon eller tett ildfast mursteinsfôr reduserer varmetapet og forkorter oppvarmingstiden. Ovner av høy kvalitet oppnår termiske effektivitetsnivåer der energiforbruket per kilo fjærtemperert er så lavt som 0,15 til 0,25 kWh/kg .
• Atmosfære gassinntak og eksossystemer: I design med kontrollert atmosfære styrer gassmanifolder, strømningsmålere og avbrenningsrør den beskyttende gasstilførselen og forbrenner alle eksosgasser ved ovnsutgangene på en sikker måte.
• Transportørsystem: I kontinuerlige ovner må nettingbeltet eller rullesystemet tåle gjentatt termisk sykling uten vridning. Høylegerte stål som 314 rustfritt eller Inconel er vanlige valg for belter som opererer ved vedvarende temperaturer over 400 °C.

Fjærstållegeringer og hvordan de reagerer på herding

Fjærtemperingsprosessen er ikke én størrelse som passer alle. Ulike fjærstållegeringer reagerer forskjellig på varmebehandling, og fjærtempereringsovnen må settes opp med riktig temperaturprofil for den spesifikke legeringen som behandles.

Høykarbonfjærstål (f.eks. 1065, 1075, 1080, 1095)

Høykarbonstål er de vanligste fjærmaterialene og er de primære målene for fjærtemperaturovner. Deres karboninnhold av 0,60 % til 1,00 % gir dem muligheten til å oppnå svært høy hardhet etter bråkjøling. Disse kvalitetene er typisk temperert mellom 200°C og 400°C. Ved 300°C oppnår 1080 fjærstål typisk en strekkstyrke på rundt 1800 til 2000 MPa med hardhet i området 52 til 57 HRC.

Krom-silisiumstål (f.eks. 9254, 9260)

Silisium-krom-legeringer gir overlegen motstand mot avslapning under belastning - en kritisk egenskap for ventilfjærer og opphengsfjærer. Disse karakterene er vanligvis temperert ved høyere temperaturer, ofte 420°C til 480°C , for fullt ut å aktivere forsterkningsmekanismene fra silisium og krom. Ved disse temperaturene må fjærtemperaturovnen opprettholde en veldig tett jevnhet fordi herdingsresponskurven er bratt - små temperaturavvik gir merkbar hardhetsspredning.

Krom-vanadium stål (f.eks. 6150)

6150 er en populær legering for bil- og industrispiralfjærer og flatfjærer. Vanadiumtilsetninger foredler kornstrukturen og øker herdbarheten. Tempereringstemperaturer på 400°C til 500°C er typiske, noe som resulterer i strekkstyrker i området 1600 til 1900 MPa avhengig av seksjonsstørrelse og spesifikk tempereringstemperatur.

Rustfritt fjærstål (f.eks. 17-7 PH, 301, 302)

Rustfritt fjærstål krever spesiell vurdering. Nedbørsherdende karakterer som 17-7 PH styrkes av aldringsbehandlinger ved spesifikke temperaturer - vanligvis 480 °C (tilstand CH900) or 510 °C (forhold RH950) — i stedet for ved den konvensjonelle slokk-og-tempereringssyklusen. Fjærtempererte ovner som brukes til rustfrie fjærer må gi svært nøyaktig atmosfærekontroll for å forhindre kromutarming på overflaten, noe som ville kompromittere korrosjonsmotstanden.

Kvalitetskontroll i vårtemperingsprosessen

En fjærtemperaturovn er bare så god som kvalitetskontrollsystemet rundt den. Fjærprodusenter som følger kvalitetsstandarder for bil- eller romfart opprettholder strenge prosesskontroller rundt tempereringsoperasjonene.

Temperaturuniformitetsundersøkelser (TUS)

De fleste luftfarts- og bilspesifikasjoner krever periodiske undersøkelser av temperaturensartethet av vårtemperaturovnen, vanligvis utført kvartalsvis. I en TUS plasseres kalibrerte termoelementer i flere posisjoner over arbeidssonen, og ovnen kjøres med standard driftssettpunkt. Maksimalt tillatt avvik over alle målepunkter må falle innenfor et spesifisert bånd - vanligvis ±5°C for klasse 2 ovner per AMS 2750 (Nadcap-pyrometristandard). Ovner som ikke oppfyller TUS-kravene må rekalibreres eller repareres før de tas i bruk igjen.

Systemnøyaktighetstester (SAT)

I tillegg til TUS, verifiseres ovnstemperaturkontrollinstrumenter mot kalibrerte referansetermoelementer gjennom systemnøyaktighetstester utført månedlig eller med spesifiserte intervaller. Dette sikrer at temperaturavlesningen som vises av ovnskontrolleren faktisk stemmer overens med den virkelige temperaturen i arbeidssonen.

Hardhetstesting av herdede fjærer

Etter hver tempereringskjøring testes prøvefjærene hardhet – vanligvis ved bruk av Rockwell C-skala – for å bekrefte at partiet har oppnådd det spesifiserte hardhetsområdet. Spesifikasjoner for bilventilfjærer, for eksempel, krever ofte hardhet 47 til 52 HRC , og hele partiet kan bli avvist hvis prøver faller utenfor dette vinduet.

Belastningstesting og utmattelsestesting

For kritiske bruksområder gjennomgår fjærer som er tatt fra tempererte partier lastavbøyningstesting for å bekrefte fjærhastighet og fri lengde, og utmattingstesting for å verifisere at tempereringssyklusen har gitt tilstrekkelig utmattingslevetid. Bilventilfjærer som brukes i høyytelsesmotorer blir rutinemessig testet til 10 millioner sykluser eller mer uten svikt ved spesifiserte stressnivåer.

Vanlige problemer med vårtempering og hvordan du løser dem

Selv med godt vedlikeholdte vårtempererte ovner kan det oppstå problemer som påvirker produktkvaliteten. Å identifisere disse problemene og deres underliggende årsaker er avgjørende for konsistent produksjon.

• Hardhetsspredning over partiet: Forårsaket av dårlig temperaturuniformitet i ovnen. Løsningen innebærer å sjekke og rengjøre resirkulasjonsvifter, inspisere termoelementkalibrering, verifisere varmeelementfunksjonen og utføre en TUS for å identifisere kalde eller varme soner.
• Fjærer mykere enn spesifisert: Indikerer at tempereringstemperaturen var for høy eller bløtleggingstiden for lang. Kan også skyldes en kalibreringsdrift i ovnens termoelement som førte til at den faktiske temperaturen løp over settpunktet. Kalibreringssjekk og TUS er de første korrigerende trinnene.
• Fjærer hardere enn spesifisert: Peker på tempereringstemperatur lavere enn beregnet, eller bløtleggingstid for kort. Et termoelement plassert for nært et varmeelement i stedet for i belastningssonen kan gi feilaktig høye målinger og resultere i undertempering.
• Overflateoksidasjon eller misfarging: I atmosfærekontrollerte ovner antyder oksidasjon en atmosfærelekkasje eller utilstrekkelig rensing før oppvarmingssyklusen. I friluftsovner kan kraftig avleiring på fjæroverflater indikere for høy temperatur eller bløtleggingstid. Overflateoksidasjon kan redusere utmattelseslevetiden ved å fungere som et stresskonsentrasjonssted.
• Spring Distortion: Tunge fjærer kan synke eller deformeres hvis de støttes feil på beltet eller brettet, spesielt ved høyere tempereringstemperaturer. Bruk av tilpassede armaturer eller hengende konfigurasjoner (som i gropovner) eliminerer gravitasjonsindusert forvrengning.
• Premature vårtretthetssvikt i bruk: Hvis fjærer svikter i tretthet tidligere enn forventet, er grunnårsaken ofte utilstrekkelig herding - noe som etterlater gjenværende strekkspenninger fra bråkjøling - eller herding innenfor sprøhetsområdet (260 °C til 370 °C). Prosessrevisjon mot de faktiske registrerte ovnsdataene er det diagnostiske utgangspunktet.

Energieffektivitet og moderne fremskritt innen design av vårtempererte ovner

Moderne vårtempererte ovner er betydelig mer energieffektive enn utstyr fra selv for 20 år siden. Fremskritt innen isolasjonsmaterialer, varmeelementteknologi og forbrenningssystemer har redusert spesifikt energiforbruk betydelig.

Keramisk fiberisolasjon

Keramiske fiberforingsmoduler reduserer varmelagring i ovnsveggen og varmetapet sammenlignet med tett ildfast murstein. I en ettermontering fra murstein til keramisk fiberisolasjon, energibesparelser på 20 % til 40 % er ofte rapportert, sammen med raskere oppvarmingstider som øker ovnens tilgjengelighet og gjennomstrømning.

Variable frekvensomformere på vifter og transportører

Ved å montere frekvensomformere (VFD) til resirkulasjonsviftemotorer og transportbåndsdrifter kan viftehastigheten og remhastigheten tilpasses nøyaktig til produksjonshastigheten og fjærbelastningen, noe som reduserer unødvendig energiforbruk under tomgangsperioder eller delbelastninger.

Gjenvinning av spillvarme

I gassfyrte vårtempererte ovner, gjenvinner recuperatorer eller regenerative brennersystemer varme fra eksosgasser og bruker den til å forvarme forbrenningsluft. Recuperatorsystemer kan heve forbrenningslufttemperaturen til 400°C til 600°C , redusere drivstofforbruket med 25 % til 35 % sammenlignet med forbrenning av kald luft.

Industri 4.0-integrasjon

Moderne vårtempererte ovner inkluderer i økende grad datalogging, SCADA-integrasjon og til og med maskinlæringsbasert prediktivt vedlikehold. Kontinuerlig overvåking av elementmotstand, viftemotorstrøm, termoelementkalibreringsdrift og atmosfæresammensetning lar vedlikeholdsteam planlegge inngrep før feil oppstår, noe som reduserer uplanlagt nedetid som kan forstyrre produksjonsplaner og utsette delvis tempererte fjærpartier for kvalitetsrisiko.

Sammenligning av vårtempering med stressavlastning og gløding

Vårtempering forveksles noen ganger med stressavlastning og gløding. Dette er relaterte, men distinkte varmebehandlingsprosesser, og forskjellene har betydelig betydning i vårproduksjon.

Kaldviklede fjærer laget av forhåndsherdet tråd (som musikktråd eller hardtrukket tråd) gjennomgår vanligvis stressavlastende snarere enn full herding, fordi tråden allerede var herdet ved trådfabrikken. Avstressingsbehandlingen kl 120°C til 230°C i 20 til 30 minutter fjerner kveilspenninger og stabiliserer fjærgeometrien uten å endre hardheten nevneverdig. Varmviklede fjærer er derimot viklet over den kritiske transformasjonstemperaturen og krever full herding og herding i en fjærtempereringsovn etter forming.

Velge den riktige vårtempereringsovnen for din applikasjon

Å velge en vårtempereringsovn innebærer å balansere flere driftskrav. Feil valg resulterer i enten dårlig fjærkvalitet eller en kostbar overkapasitetsinvestering.

• Produksjonsvolum: Høyvolumsoperasjoner (over 500 kg/time) drar nytte av kontinuerlige belte- eller valseovner. Arbeidsbutikker med lavt til middels volum med hyppige legerings- og spesifikasjonsendringer er bedre tjent med batchovner.
• Fjærstørrelse og vekt: Små trådfjærer og flate fjærer passer til mesh-belteovner. Tunge spiralfjærer, torsjonsstenger og store opphengsfjærer krever konfigurasjoner med rulleild eller gropovn.
• Temperaturområde nødvendig: De fleste vårtempering faller mellom 150°C og 500°C, som er innenfor kapasiteten til praktisk talt alle industrielle tempereringsovner. Imidlertid, hvis nedbørsherdende rustfrie legeringer eller verktøystålfjærer også behandles, kan det være nødvendig med en ovn som kan nå 600 °C eller høyere.
• Atmosfærekrav: Hvis overflatekvalitet og forebygging av avkulling er kritiske - som i romfarts- eller medisinske fjærapplikasjoner - invester i en fjærtemperaturovn med kontrollert atmosfære selv om forhåndskostnaden er høyere.
• Overholdelse av kvalitetsstandarder: Leverandører til luftfarts- eller forsvarskunder vil trenge en ovn i samsvar med AMS 2750 krav til pyrometri. Dette påvirker termoelementtype, kalibreringsintervaller, kontrollernøyaktighet og TUS-frekvens.
• Energikilde: Elektriske ovner gir renere drift, enklere atmosfærekontroll og lavere vedlikeholdskompleksitet. Gassfyrte ovner gir lavere driftsenergikostnader i regioner der naturgass er billig, men krever mer infrastruktur for vedlikehold av brennere og eksoshåndtering.
