Hva er en tempereringsovn? Hva er dets arbeidsprinsipp?

Hva er en tempereringsovn?

A temperert ovn er en type industriell varmebehoglingsovn spesielt designet for å utføre herdingsprosessen på metaller - oftest herdet stål. Dens kjernefunksjon er å gjenoppvarme en tidligere bråkjølt eller herdet metallkomponent til en temperatur under dets nedre kritiske punkt, holde den ved den temperaturen i en kontrollert periode, og deretter la den avkjøles på en regulert måte. Denne prosessen lindrer indre belastninger, reduserer sprøhet og forbedrer seighet uten å ofre hardheten nevneverdig.

For å si det enkelt: etter at stål er herdet, blir det ekstremt hardt, men også farlig sprøtt. En tempereringsovn er verktøyet som korrigerer denne ubalansen. Den forvandler en sprø, spenningsbelastet del til en komponent med en nøye kalibrert kombinasjon av hardhet og duktilitet – egnet for mekaniske belastninger fra den virkelige verden.

Temper ovner er mye brukt i bilindustrien, romfart, verktøy, lager og fjærproduksjon. De behandler alt fra skjæreverktøy og tannhjul til strukturelle komponenter og kirurgiske instrumenter. Driftstemperaturområdet til en typisk tempereringsovn er 150 °C til 700 °C (302 °F til 1292 °F) , avhengig av materialet og målets mekaniske egenskaper.

Arbeidsprinsippet for en tempereringsovn

Arbeidsprinsippet til en tempereringsovn er jordet i kontrollert termisk metallurgi. Når stål bråkjøles etter austenitisering, forvandles det til martensitt - en overmettet, kroppssentrert tetragonal krystallstruktur som er ekstremt hard, men svært stresset og sprø. Tempering, utført inne i tempereringsovnen, utløser en rekke diffusjonskontrollerte fasetransformasjoner i martensitten som gradvis reduserer stress og gjenoppretter duktiliteten.

Prosessen følger en klar sekvens av fysiske og metallurgiske hendelser:

1. Oppvarming: Arbeidsstykket lastes inn i tempereringsovnen og varmes jevnt opp til den ønskede tempereringstemperaturen. Ensartethet er kritisk - temperaturgradienter over delen vil resultere i ujevne mekaniske egenskaper.
2. Bløtlegging (holdetid): Delen holdes ved måltemperaturen i en forhåndsbestemt varighet, vanligvis fra 1 til 4 timer avhengig av snitttykkelse og legeringssammensetning. I løpet av denne fasen diffunderer karbonatomer ut av det forvrengte martensittgitteret, karbider begynner å felle ut og gjenværende spenninger slapper av.
3. Avkjøling: Komponenten avkjøles - enten i stilleluft, forsert luft eller olje - med en kontrollert hastighet. Kjølemetoden påvirker den endelige spenningstilstanden til delen.

De metallurgiske endringene under herding kan deles inn i fire forskjellige stadier basert på temperatur:

• Trinn 1 (100–250 °C): Epsilonkarbider utfelles fra martensittmatrisen. Karboninnholdet i martensitt synker litt.
• Trinn 2 (200–300 °C): Beholdt austenitt brytes ned til bainitt eller ferritt-karbidblandinger.
• Trinn 3 (250–350 °C): Epsilonkarbider omdannes til sementitt (Fe₃C). Martensitten blir til ferritt.
• Trinn 4 (350–700 °C): Sementittpartikler sfæroidiseres og blir grovere. Betydelig gjenvinning av duktilitet og seighet skjer, med en målbar reduksjon i hardhet.

Tempereringsovnen må opprettholde tett temperaturkontroll gjennom alle disse stadiene. Moderne systemer oppnår enhetlighet innenfor ±3°C til ±5°C på tvers av arbeidssonen, noe som er avgjørende for konsistent delytelse.

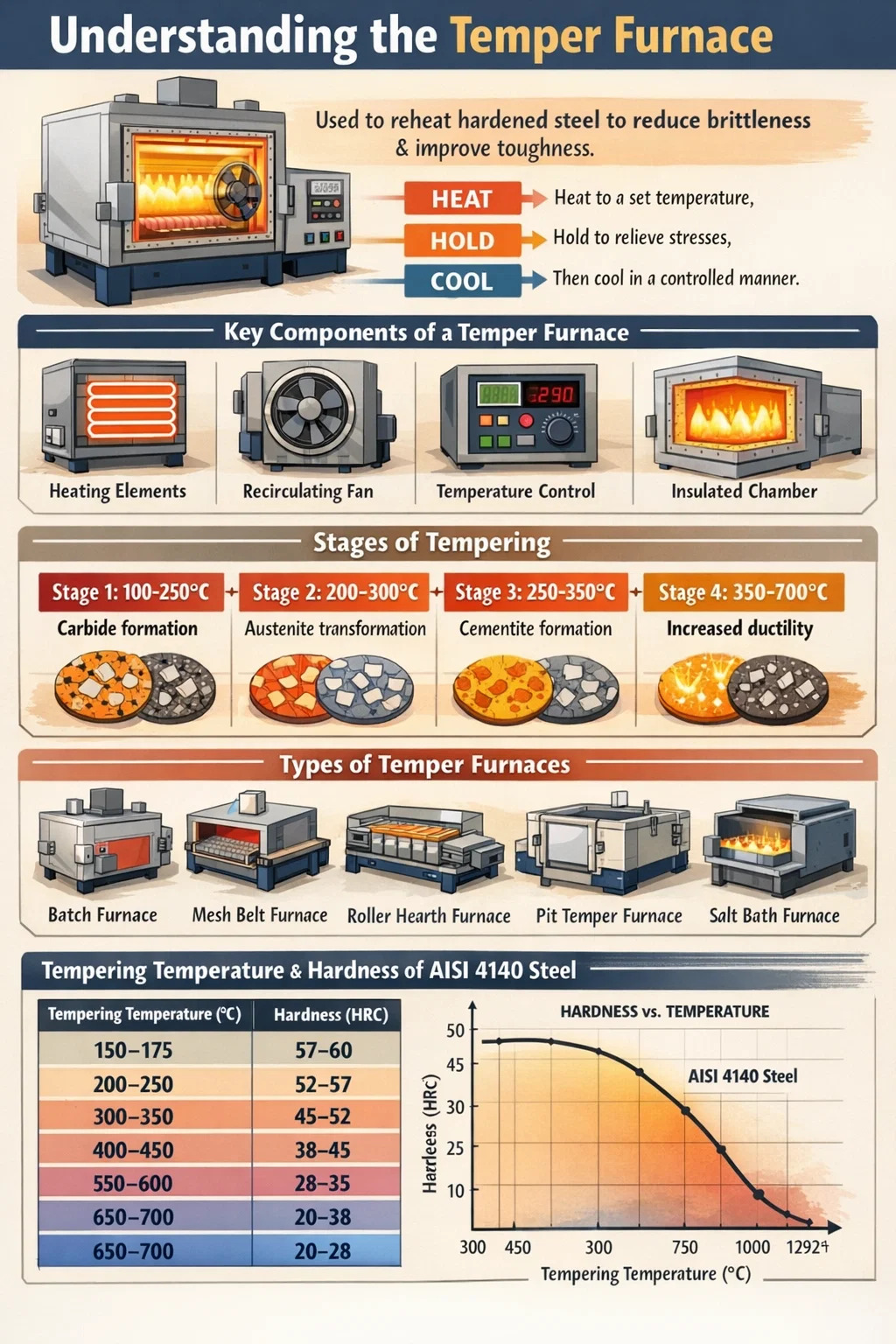

Nøkkelkomponenter i en tempereringsovn

Å forstå utformingen av en tempereringsovn bidrar til å forklare hvorfor den oppnår konsistente, repeterbare metallurgiske resultater. Hovedkomponentene jobber sammen for å levere jevn varme, kontrollert atmosfære og pålitelig temperaturmåling.

Varmesystem

Temper-ovner bruker enten elektriske motstandsvarmeelementer eller gassfyrte brennere. Elektriske systemer – ofte ved bruk av nichrome-, Kanthal- eller silisiumkarbidelementer – gir renere drift og mer presis kontroll. Gassfyrte systemer gir lavere driftskostnader for høyvolumsproduksjon. Varmesystemet er dimensjonert for å møte den termiske belastningen til ladningen (typisk uttrykt i kW eller BTU/time).

Isolert kammer

Ovnskammeret er foret med ildfast murstein eller keramisk fiberisolasjon. Keramiske fibermoduler blir stadig mer foretrukket fordi de har lavere termisk masse , som betyr raskere oppvarmingstider og lavere energiforbruk. Et godt isolert kammer reduserer varmetapet og stabiliserer temperaturfordelingen.

Resirkulerende viftesystem

Tvunget varmluftsresirkulering er en av de viktigste egenskapene til en moderne tempereringsovn. Høyhastighetsvifter sirkulerer oppvarmet luft over arbeidsstykkene, og eliminerer temperaturstratifisering. Uten resirkulering kan toppen av en lastet ovn være 30–50°C varmere enn bunnen. Et resirkulerende viftesystem bringer en jevn temperatur innenfor ±5°C eller bedre over hele lasten.

Temperaturkontrollsystem

Termoelementer (typisk Type K eller Type N) overvåker temperaturen på flere punkter i ovnen. En PID-kontroller (Proportional-Integral-Derivative) eller en programmerbar logisk kontroller (PLC) styrer varmeelementene basert på termoelement-tilbakemelding. Eksklusive systemer inkluderer dataloggere som registrerer hver syklus for sporbarhet – et krav i romfart (AMS 2750) og varmebehandlingsstandarder for biler.

Atmosfærekontrollsystem

Avhengig av brukskravene kan en temperert ovn operere i luft, nitrogen eller en beskyttende endoterm atmosfære. Atmosfærekontroll forhindrer overflateoksidasjon og avkarbonisering under herding, spesielt viktig for presisjonsverktøystålkomponenter og lagerringer.

Lastesystem

Deler kan lastes manuelt på brett, eller automatisk via transportbånd, rulleherder eller skyvesystemer. Batch-temperingsovner håndterer individuelle belastninger, mens kontinuerlige tempereringsovner – for eksempel ovner med valseherder eller nettingbelte – behandler deler i en jevn strøm, egnet for store volumoperasjoner som feste-, fjær- eller lagerproduksjon.

Typer tempereringsovner

Temperovner kommer i flere konfigurasjoner, hver egnet til forskjellige produksjonsvolumer, delgeometrier og prosesskrav. Å velge riktig type påvirker direkte energieffektivitet, gjennomstrømning og jevn temperatur.

Blant disse er mesh belte temperert ovn er den mest utbredte i masseproduksjonsmiljøer. En enkelt maskebåndsovnslinje kan behandle hundrevis av kilo deler i timen, noe som gjør den til ryggraden i varmebehandlingsoperasjoner for lager og festemidler over hele verden.

Tempereringstemperatur og dens effekt på mekaniske egenskaper

Den mest innflytelsesrike variabelen i tempereringsprosessen er temperatur. Innenfor tempereringsovnen bestemmer den valgte temperaturen direkte avveiningen mellom hardhet og seighet. Når tempereringstemperaturen øker, reduseres hardheten og seigheten øker - men forholdet er ikke lineært og avhenger sterkt av legeringssammensetningen.

For et vanlig medium-karbonstål som AISI 4140, her er hvordan anløpstemperaturen påvirker Rockwell-hardheten (HRC) etter oljekjøling:

Et viktig fenomen å være klar over er humørsprøhet — en reduksjon i slagfasthet som oppstår når visse legeringsstål herdes i området 250–400 °C (blått sprøhetsområde) eller sakte avkjøles gjennom 375–575 °C. Tempereringsovner som brukes til legert stål er ofte programmert til å unngå disse temperaturområdene eller for å avkjøles raskt gjennom dem for å forhindre sprøhet. Dette er grunnen til at presis ovnsprogrammering er viktig – ikke bare å nå en måltemperatur, men å styre hastigheten og banen for temperaturendringer.

Industrielle anvendelser av tempereringsovner

Temper ovner er til stede i praktisk talt alle sektorer som er avhengige av herdede ståldeler. Herdingsprosessen er ikke valgfri for de fleste ingeniørkomponenter – det er et obligatorisk trinn som utgjør forskjellen mellom en del som yter pålitelig under bruk og en som sprekker under belastning.

Bilindustri

Bilsektoren er blant de største forbrukerne av tempereringskapasitet over hele verden. Gir, veivaksler, kamaksler, koblingsstenger, akselaksler, ventilfjærer og transmisjonskomponenter passerer alle gjennom tempererte ovner som en del av produksjonsruten. En moderne personbil inneholder hundrevis av varmebehandlede ståldeler, og mange av dem krever herding for å oppnå den rette balansen mellom utmattelsesstyrke og slagfasthet. Kontinuerlige netting-belte- eller rulleovner som kjører 24 timer i døgnet er standardutstyr i høyvolumsanlegg for billeverandører.

Lager- og rulleproduksjon

Lagerringer og rulleelementer krever svært presis herding, vanligvis i området 150–180°C , for å oppnå målhardheten på 58–64 HRC samtidig som man eliminerer tilbakeholdt austenitt og sikrer dimensjonsstabilitet. Selv et 10°C avvik fra den angitte tempereringstemperaturen kan føre til at hardheten faller utenfor toleransen. Dette er grunnen til at lagerprodusenter investerer mye i ovnskvalifisering og AMS 2750 / CQI-9 kompatible tempereringsovnssystemer.

Verktøy- og formproduksjon

Høyhastighetsstål (HSS) skjæreverktøy er typisk herdet ved 540–560°C — en prosess kalt sekundær herdingstempering — utført to eller tre ganger for å konvertere tilbakeholdt austenitt og utvikle sekundære karbider som gir rød hardhet. Kaldt verktøystål som D2 eller H13 varmebearbeidingsstål er herdet ved forskjellige temperaturområder for å optimalisere deres spesifikke serviceegenskaper. Box batch tempererte ovner er det vanligste valget for verktøy- og formbutikker på grunn av deres fleksibilitet i håndtering av varierte delstørrelser.

Luftfartskomponenter

Landingsutstyrskomponenter, festemidler, strukturelle rammer og motordeler krever alle herding under strengt kontrollerte forhold. Luftfartstempering må overholde AMS 2759-spesifikasjonene, som definerer tillatte temperaturområder, holdetider, termoelementposisjoner og opptakskrav. Temper-ovner som brukes i romfart har vanligvis flere termoelementer, redundante kontrollsystemer og helautomatisert syklusregistrering med digital sporbarhet.

Vårproduksjon

Ventilfjærer, opphengsfjærer og industrifjærer er herdet til ca 380–450°C for å optimere deres elastiske grense og utmattelseslevetid. Ovner med kontinuerlig nettbelte er ideelle her siden fjærtråd eller spiralfjærer kan strømme gjennom i store mengder. Riktig temperering forbedrer utmattelsesstyrken ved å avslappe gjenværende spenninger som introduseres under kveil- og kuleblendingsprosesser.

Tempereringsovn vs. glødeovn vs. normaliseringsovn

Disse tre ovnstypene brukes alle til varmebehandling, men de tjener fundamentalt forskjellige metallurgiske formål. Å forvirre dem fører til betydelige prosessfeil og utrangerte deler.

• Tempereringsovn: Fungerer under den nedre kritiske temperaturen (Ac1). Varmer opp allerede herdet stål for å redusere sprøhet og samtidig beholde det meste av hardheten. Utgangsmaterialet er martensittisk (herdet).
• Glødeovn: Varmer opp stål over Ac1 eller Ac3, og avkjøles deretter veldig sakte (ofte inne i ovnen). Målet er å myke stålet fullstendig, lindre all hardhet og forbedre bearbeidbarheten. Resultatet er en myk, ferritt-perlitt eller sfæroidisert struktur.
• Normaliseringsovn: Varmer stål over Ac3 og avkjøler i stillestående luft. Hensikten er å foredle kornstruktur og avlaste smi- eller rullespenninger, og produsere en jevn finkornet perlittstruktur med moderat styrke.

Hovedforskjellen er at en tempereringsovn alltid brukes etter herding, som et korrigerende trinn. Utglødning og normalisering utføres vanligvis før endelig herding, som forberedende trinn. Driftstemperaturområdene varierer også betydelig: temperering holder seg under 700 °C, mens gløding og normalisering ofte fungerer over 800–950 °C.

Kritiske prosessparametere i tempereringsovnsdrift

Å få riktig temperering krever mer enn bare å stille inn en skive. Flere interagerende parametere må administreres samtidig for å oppnå ønsket resultat konsekvent.

Temperaturuniformitet

Temperaturuniformitetsundersøkelser (TUS) - som kreves av AMS 2750 og lignende standarder - måler den faktiske temperaturfordelingen over ovnens arbeidssone ved å bruke flere kalibrerte termoelementer. Ovner er klassifisert i nøyaktighetsklasser basert på deres enhetlighet: Klasse 2 (±6°C) and Klasse 3 (±8°C) er vanlige for presisjonsdeler, mens klasse 5 (±14°C) kan være akseptabelt for mindre kritiske bruksområder. Utilstrekkelig temperaturuniformitet er en av de viktigste årsakene til avviste varmebehandlingspartier.

Bløtleggingstid (holdetid)

Bløtleggingstiden beregnes basert på snitttykkelse - en vanlig tommelfingerregel er 1 time per tomme (25 mm) tverrsnitt , med minimum 1 time. Utilstrekkelig bløtleggingstid etterlater restspenninger i kjernen av tykke seksjoner. Overdreven bløtleggingstid ved temperaturer over 500 °C for visse legeringsstål risikerer temperamentsprøhet eller kornvekst. Begge ytterpunkter forringer ytelsen.

Lasttetthet og delarrangement

Overbelastning av en temperert ovn eller stabling av deler tett hindrer luftstrømmen og skaper temperaturgradienter i lasten. Deler bør ordnes for å tillate tilstrekkelig luftsirkulasjon. Kurv- eller brettarmaturer brukes ofte for å opprettholde separasjon mellom delene. I kontinuerlige ovner er beltebelastningstettheten (kg/m²) en kritisk prosessparameter.

Atmosfære sammensetning

For deler der overflateintegritet er kritisk - for eksempel presisjonsgir eller lagerløp - forhindrer en nøytral eller lett reduserende atmosfære oksidasjon og avkulling under herding. Nitrogen- eller nitrogen-metanol-atmosfærer brukes ofte i atmosfærekontrollerte tempereringsovner. Deler herdet i friluft ved høye temperaturer kan utvikle overflateoksidlag som må fjernes ved kuleblåsing eller tromling, noe som øker kostnadene og syklustiden.

Avkjølingshastighet etter temperering

For de fleste vanlige karbon- og lavlegerte stål har kjølehastigheten etter herding minimal innvirkning på de endelige egenskapene. Men for visse legeringsstål - spesielt de som inneholder Mn, Cr, Ni eller P - forårsaker langsom avkjøling gjennom 375–575 °C temperamentsprøhet, et dramatisk fall i hakkseighet. Disse stålene må være vann eller olje slukkes etter temperering å omgå dette området raskt.

Energieffektivitet og moderne fremskritt innen tempereringsovnsteknologi

Energikostnadene representerer en betydelig brøkdel av driftskostnadene i ethvert varmebehandlingsanlegg. Moderne tempereringsovnsdesign inkluderer flere strategier for å redusere energiforbruket uten å gå på akkord med metallurgisk ytelse.

• Keramisk fiber isolasjon: Sammenlignet med tradisjonell ildstein reduserer keramisk fiber varmelagringen i ovnsveggene med opptil 80 %, og reduserer både oppvarmingsenergi og nedkjølingstiden betydelig.
• Variable Frequency Drive (VFD) vifter: Resirkulerende vifter med VFD-kontroller justerer luftstrømhastigheten basert på faktisk temperaturavvik, og reduserer viftemotorens energiforbruk med 20–40 % sammenlignet med fasthastighetsvifter.
• Gjenvinning av spillvarme: I gassfyrte tempererte ovner fanger regenerative eller rekuperative brennere opp eksosvarmen for å forvarme forbrenningsluften, og forbedrer den termiske effektiviteten med 15–30 %.
• Multi-sone varmekontroll: Ved å dele ovnen i uavhengig kontrollerte oppvarmingssoner muliggjør nøyaktig temperaturprofilering, og sikrer at lasten når måltemperaturen uten å overskride – unngår bortkastet energi og forhindrer overtempering.
• Industry 4.0-integrasjon: Moderne tempereringsovner har i økende grad SCADA-integrasjon, sanntids OEE-overvåking (Overall Equipment Effectiveness) og prediktive vedlikeholdsalgoritmer som varsler operatører om varmeelementnedbrytning eller termoelementdrift før de forårsaker prosessfeil.

Noen avanserte kontinuerlige ovnssystemer oppnår nå spesifikt energiforbruk nedenfor 0,15 kWh per kilo bearbeidet stål — en betydelig forbedring i forhold til eldre design som forbrukte 0,25–0,35 kWh/kg.

Vanlige tempereringsfeil og hvordan tempereringsovnen forhindrer dem

Selv med en riktig utformet tempereringsovn, kan prosessfeil introdusere defekter som kompromitterer delens ytelse. Å forstå disse defektene og deres underliggende årsaker hjelper operatører med å sette opp og vedlikeholde tempereringsprosessen på riktig måte.

• Utilstrekkelig temperering (undertempering): Resultatet av for lav temperatur eller for kort bløtleggingstid. Delen beholder overdreven sprøhet og gjenværende spenning. Forhindres ved å verifisere termoelementets kalibrering og overholde minimums bløtleggingstider.
• Overtempering: Resultatet av for høy temperatur, forlenget bløtleggingstid eller gjentatte tempereringssykluser. Hardheten faller under spesifikasjonen, og flytegrensen reduseres. Forhindret av nøyaktig ovnskontroll og dokumenterte syklusregistreringer.
• Ujevn hardhet over lasten: Forårsaket av dårlig temperaturuniformitet i tempereringsovnen. Varme flekker forårsaker overtempering, kalde flekker forårsaker undertempering. Forhindres av regelmessig TUS-testing, riktig viftevedlikehold og korrekt lastarrangement.
• Overflateoksidasjon (skala): Forårsaket av temperering i luft ved temperaturer over 300°C. Forhindres ved å bruke en kontrollert atmosfære eller ved å spesifisere et rensetrinn etter temperering.
• Temperamentsprøhet: Forekommer i følsomme legeringsstål herdet eller avkjølt gjennom kritiske temperaturområder. Hindres av legeringsvalg, unngåelse av temperaturområde eller rask avkjøling etter anløping.
• Forvrengning: Kan oppstå hvis delen varmes opp eller avkjøles ujevnt, spesielt i tynne eller asymmetriske seksjoner. Redusert av riktig feste, langsomme rampehastigheter og jevn varmefordeling fra det resirkulerende viftesystemet.
